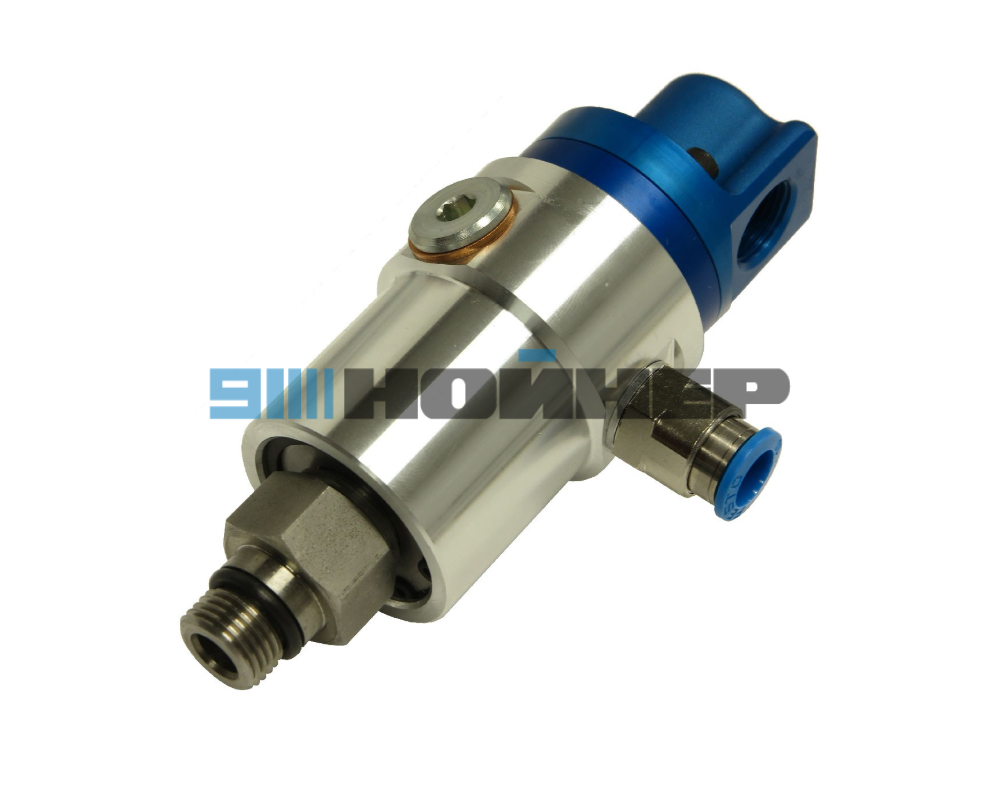

904-121-188 Ротационное соединение DEUBLIN
Одноканальное ротационное соединение для подачи СОЖ или сухого воздуха, AutoSense, M16x1.5 LH, 18 mm pilot, G 3/8″ DEUBLIN
DEUBLIN 904-121-188 — одноканальное ротационное соединение AutoSense™ для подачи охлаждающей жидкости (СОЖ), минимального количества смазки (MQL) или воздуха через вращающийся узел оборудования. Подключение ротора — M16×1.5 LH, направляющая (pilot) — 18 мм, подключение подачи — G 3/8″-19.
Ротационное соединение 904-121-188 относится к решениям DEUBLIN для станочного оборудования. Технология AutoSense™ автоматически изменяет режим работы уплотнения в зависимости от используемой рабочей среды.
Особенности DEUBLIN 904-121-188
- Один канал для подачи СОЖ, MQL или воздуха.
- Технология AutoSense™ автоматически переключается между режимами закрытого уплотнения и контролируемой утечки в зависимости от рабочей среды.
- Резьбовой ротор M16×1.5 LH для монтажа соединения.
- Полнопроточная конструкция без внутренних препятствий, способных задерживать стружку и загрязнения.
- Лабиринтная система и вентиляционные отверстия предназначены для защиты шарикоподшипников.
- Сбалансированные механические уплотнения из карбида кремния.
- Корпус из анодированного алюминия для защиты от коррозии.
Артикул
| Производитель | DEUBLIN |
| Артикул | 904-121-188 |
| Тип | Одноканальное ротационное соединение AutoSense™ |
Технические характеристики DEUBLIN 904-121-188
| Рабочая среда | Воздух, охлаждающая жидкость (СОЖ), MQL |
| Подключение ротора | M16×1.5 LH |
| Направляющая (pilot) | 18 мм (размер I — 17,993 мм) |
| Подключение подачи | G 3/8″-19 |
| Максимальный расход воздуха | 2040 л/мин |
| Максимальное давление воздуха | 10 бар |
| Максимальная температура воздуха | 71 °C |
| Максимальный расход СОЖ | 82 л/мин |
| Максимальное давление СОЖ | 103,4 бар |
| Максимальная температура СОЖ | 71 °C |
| Максимальный расход MQL | 2040 л/мин |
| Максимальное давление MQL | 10 бар |
| Максимальная температура MQL | 71 °C |
Размеры 904-121-188
| A | M16×1.5 LH |
| B | G 3/8″-19 |
| C | 49,5 мм |
| D1 | 130,6 мм |
| E | 32 мм |
| F | 15,9 мм |
| G | 8,5 мм |
| H | 24 мм |
| I | 17,993 мм |
| J | 98,5 мм |
| L | 21,8 мм |
| P | G 1/4″-19 |
| X | 4,7 мм |

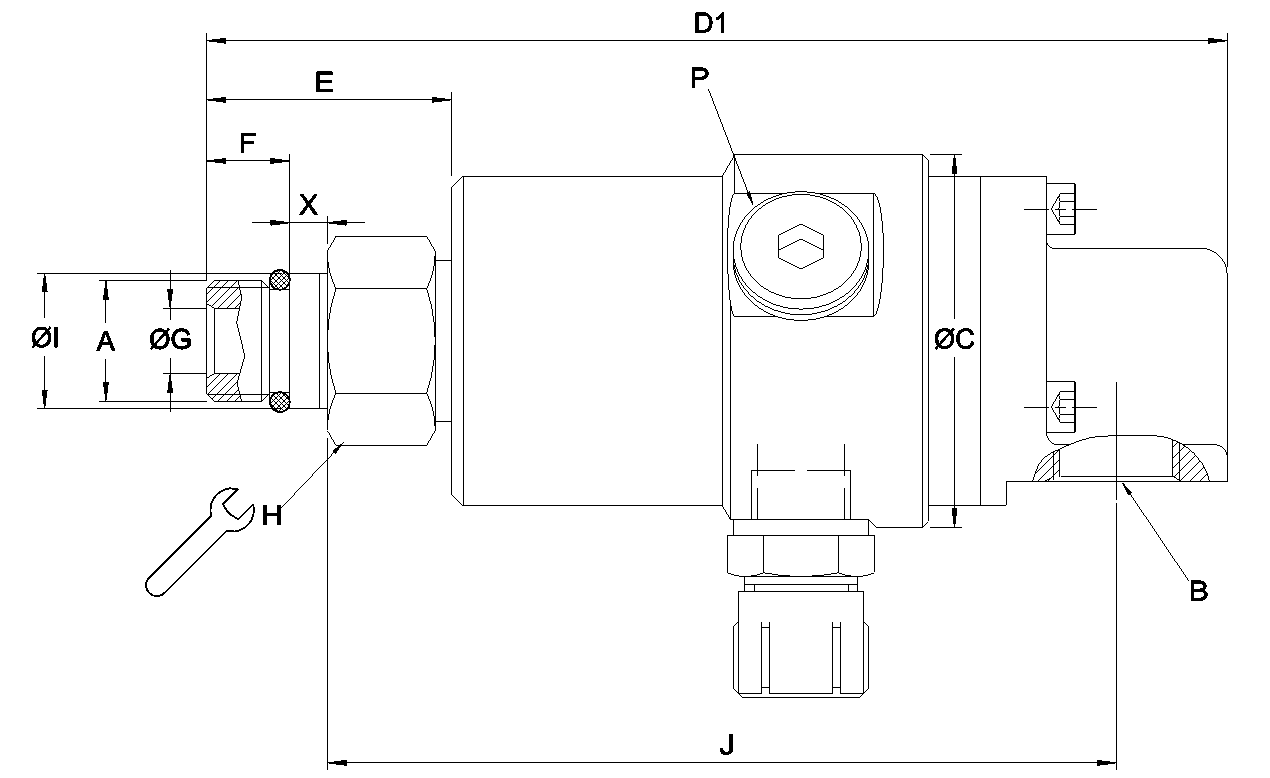

Чертеж DEUBLIN 904-121-188
Перед заказом рекомендуется сверить присоединительные размеры с установленным ротационным соединением и документацией оборудования.
Подбор и заказ DEUBLIN 904-121-188
При заказе укажите артикул 904-121-188 и количество. Если требуется подобрать соединение взамен установленного, дополнительно пришлите маркировку, модель оборудования и фотографию старого соединения.
Другие ротационные соединения и компоненты производителя представлены в разделе «Компоненты DEUBLIN».
Преимущества заказа в НОЙНЕР
Нужен DEUBLIN 904-121-188?
Укажите артикул и количество — подготовим цену, счет или коммерческое предложение.
Позвонить сейчас |
Запросить КП |
Написать на email |
Для проверки замены пришлите маркировку и фотографию установленного соединения.
Частые вопросы
Для чего предназначено ротационное соединение DEUBLIN 904-121-188?
Модель 904-121-188 предназначена для передачи рабочей среды через вращающийся узел оборудования. DEUBLIN указывает для этой модели воздух, охлаждающую жидкость и MQL.
Какая резьба ротора у 904-121-188?
Подключение ротора — M16×1.5 LH, то есть метрическая левая резьба. Номинальный размер направляющей — 18 мм.
Какое максимальное давление СОЖ?
Для охлаждающей жидкости DEUBLIN указывает максимальное рабочее давление 103,4 бар и максимальный расход 82 л/мин.
Можно ли через 904-121-188 подавать сжатый воздух?
Да. Воздух указан производителем в числе рабочих сред. Максимальное давление воздуха — 10 бар, максимальный расход — 2040 л/мин.
Как проверить, подойдет ли 904-121-188 вместо установленного соединения?
Совпадения одного производителя недостаточно. Перед заказом необходимо сверить полный артикул, резьбу ротора, pilot, подключение подачи, рабочую среду, давление и присоединительные размеры.
Документация производителя
Технические параметры и размеры можно проверить в официальной карточке DEUBLIN 904-121-188. На странице производителя также доступны установочная инструкция, чертеж интерфейса и руководство для соединений AutoSense™.
