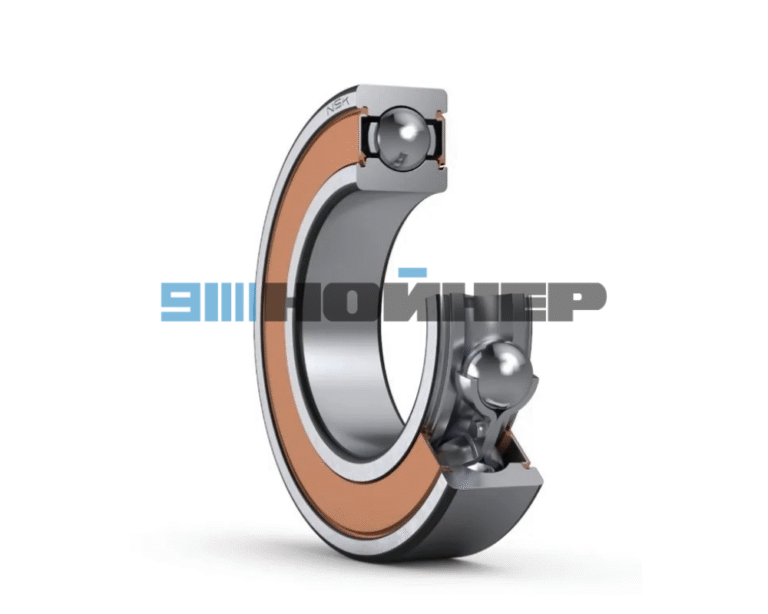

Однорядный радиальный шарикоподшипник NSK
| АРТИКУЛ | 6203DDUCM |
Технические характеристики

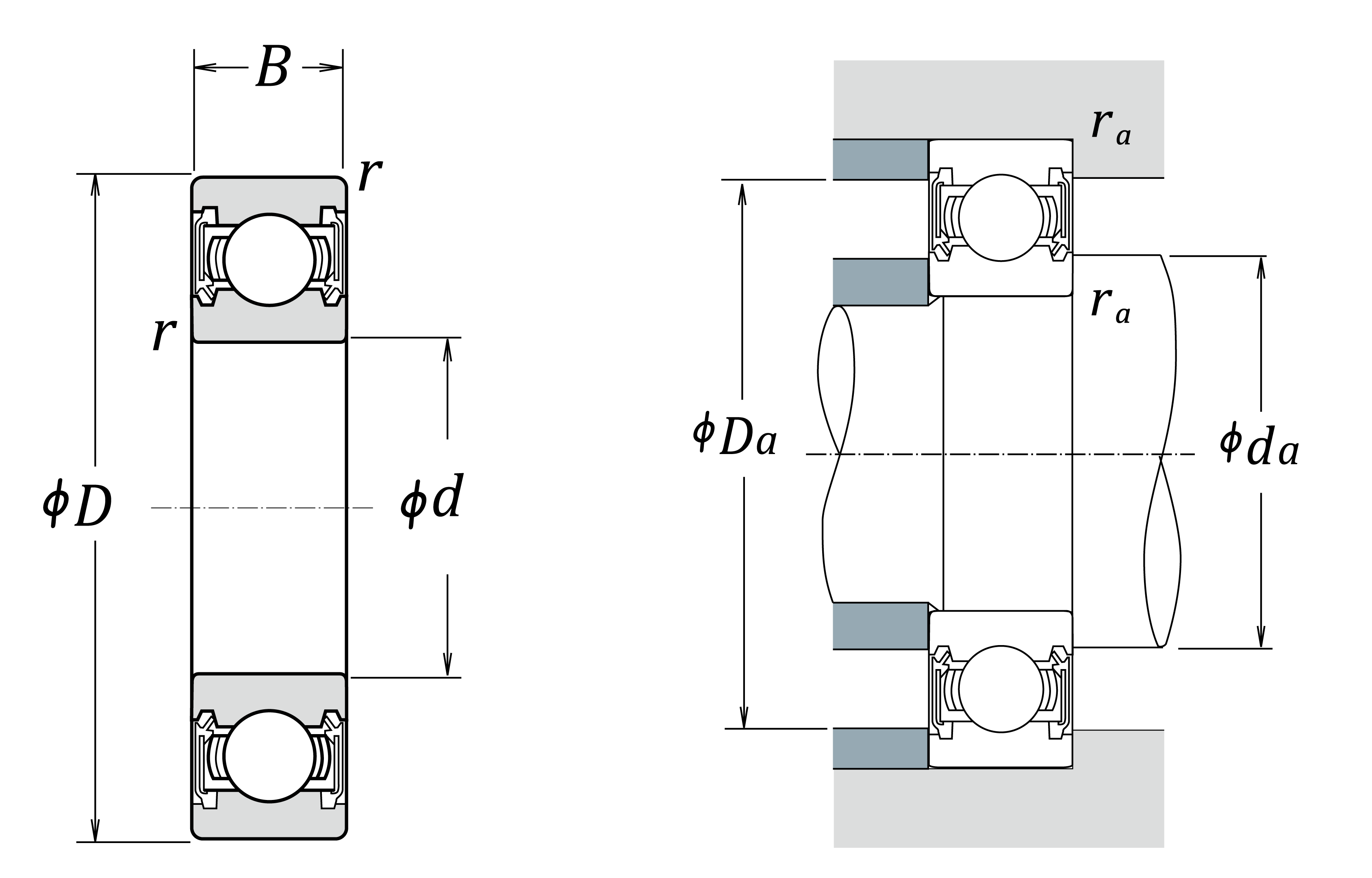

| Габаритные и присоединительные размеры | |||
|---|---|---|---|
| d | 17 | мм | Диаметр внутреннего кольца |
| D | 40 | мм | Диаметр наружного кольца |
| B | 12 | мм | Ширина подшипника |
| r (min.) | 0,6 | мм | Размер фаски |
| Динамические и статические характеристики | |||
| Cr | 10 500 | Н | Динамическая грузоподъемность |
| C0r | 4 800 | Н | Статическая грузоподъемность |
| Допустимые скорости вращения |
|||
| Grease | 12 000 | мин⁻¹ | Макс. скорость при смазке пластичным смазочным материалом |
| Размеры посадочных мест |
|||
| da (min.) | 21 | мм | Минимальный диаметр заплечика вала |
| da (max.) | 23,5 | мм | Максимальный диаметр заплечика вала |
| Da (max.) | 36 | мм | Максимальный диаметр заплечика корпуса |
| ra (max.) | 0,6 | мм | Максимальный радиус галтели вала или корпуса |
| Dx (min.) | 0 | мм | Диаметр канавки под стопорное кольцо в корпусе |
| Cy (max.) | 0 | мм | Расстояние от торца наружного кольца до стопорного кольца |
| Коэффициенты расчета |
|||
| fo | 13,2 | Коэффициент | |
| Дополнительные данные |
|||
| z | 8 | шт. | Количество шариков |
| Dw | 6,747 | мм | Диаметр шарика |
| Mass approx. | 0,067 | кг | Приблизительная масса |
Примечание: Все размеры и характеристики соответствуют стандартам ISO/DIN.
