573482 Распределитель VUVG-B14-M52-AZT-F-1T1L FESTO
-
- Распределитель Festo 573482 VUVG-B14-M52-AZT-F-1T1L
573482 Распределитель Festo VUVG-B14-M52-AZT-F-1T1L

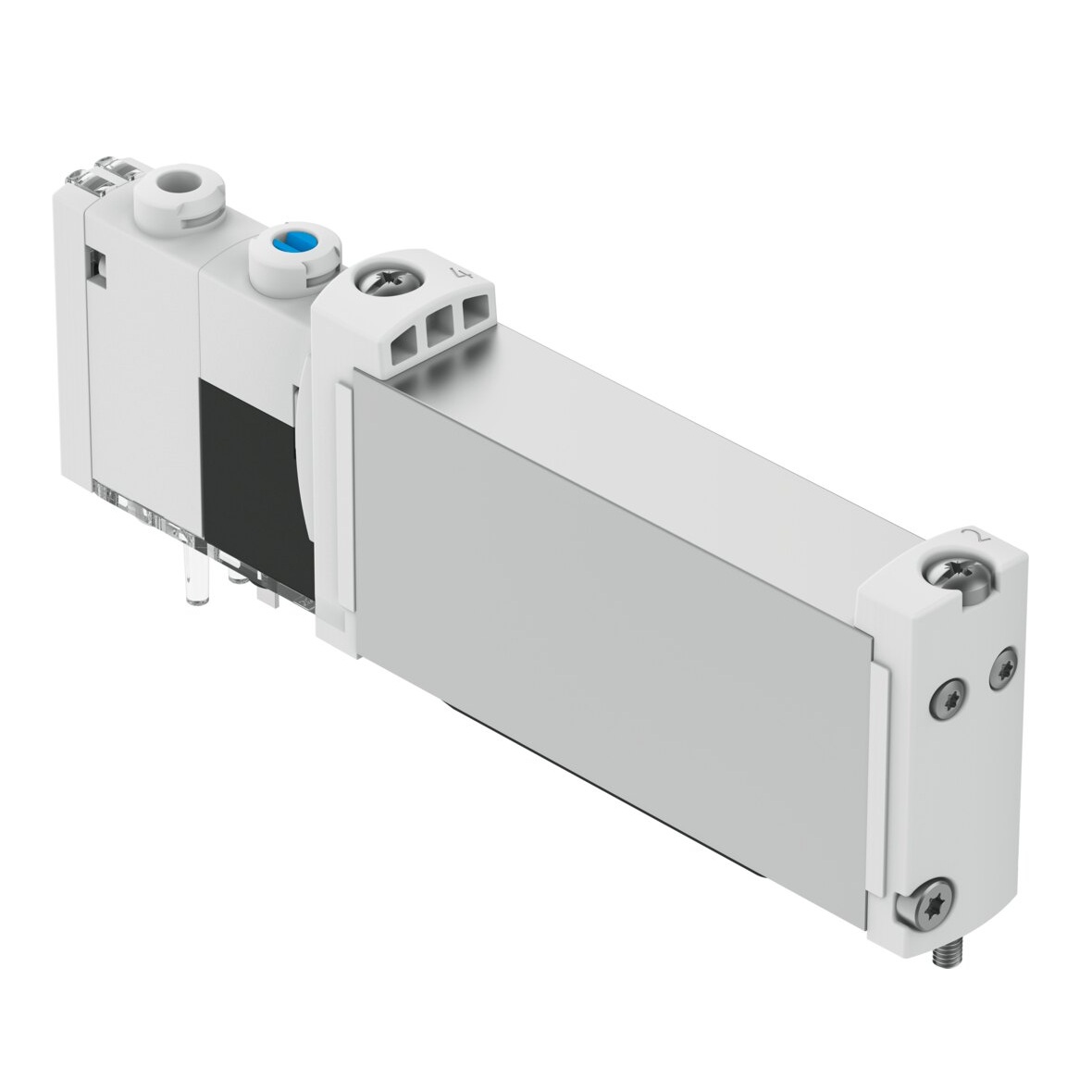

573482 VUVG-B14-M52-AZT-F-1T1L Festo — электромагнитный пневмораспределитель серии VUVG с функцией 5/2, моностабильный. Распределитель предназначен для управления направлением потока сжатого воздуха в пневматических системах промышленного оборудования.
Номинальный расход составляет 500 л/мин, рабочее напряжение — 24 В DC, диапазон рабочего давления — от −0,9 до 10 бар. Для управления используется внешнее пилотирование, возврат — пневматической пружиной.
| АРТИКУЛ | 573482 | VUVG-B14-M52-AZT-F-1T1L |
Технические характеристики Festo 573482
| Производитель | Festo |
| Артикул | 573482 |
| Обозначение | VUVG-B14-M52-AZT-F-1T1L |
| Серия | VUVG |
| Функция клапана | 5/2, моностабильный |
| Тип управления | электрический |
| Размер клапана | 14 мм |
| Номинальный расход | 500 л/мин |
| Рабочее напряжение | 24 В DC |
| Рабочее давление | −0,9…10 бар |
| Рабочая среда | сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Направление потока | реверсивное |
| Рабочий пневмопорт | фланец |
| Конструкция | золотниковый клапан |
| Характеристика катушки | 22 В DC, 1,0 Вт |
| Допустимое отклонение напряжения | ±10 % |
Управление и пилотирование
| Тип пилотирования | пилотное управление |
| Подача пилотного воздуха | внешняя |
| Давление пилотирования | 1,5…8 бар |
| Возврат | пневматическая пружина |
| Ручное управление | фиксируемое / нефиксируемое |
| Индикация состояния | LED |
| Максимальная частота переключения | 3 Гц |
| Время включения | 13 мс |
| Время выключения | 26 мс |
| Продолжительность включения | 100 % |
Условия эксплуатации и материалы
| Степень защиты | IP65 / IP67 |
| Температура среды | −5…+60 °C |
| Температура окружающей среды | −5…+60 °C |
| Коррозионная стойкость | CRC 2 — умеренная коррозионная нагрузка |
| Материал корпуса | деформируемый алюминиевый сплав |
| Материал уплотнений | HNBR, NBR |
| Масса | 91 г |
| Соответствие материалов | RoHS |
Надёжность распределителя
Для Festo VUVG-B14-M52-AZT-F-1T1L производителем указан показатель срока службы B10 — 40 млн циклов переключения. Фактический ресурс в составе оборудования зависит от условий эксплуатации, качества сжатого воздуха и режима работы.
Назначение Festo VUVG-B14-M52-AZT-F-1T1L
Распределитель применяется для переключения потоков сжатого воздуха и управления пневматическими исполнительными механизмами, в том числе цилиндрами двустороннего действия.
Компактное исполнение серии VUVG позволяет использовать распределитель как элемент промышленной пневмоавтоматики в станках, производственных линиях и другом оборудовании. Совместимость с конкретным станком необходимо проверять по артикулу, обозначению установленного распределителя и параметрам пневмосистемы.
Как проверить совместимость перед заказом
Перед заменой распределителя сравните:
- артикул 573482;
- полное обозначение VUVG-B14-M52-AZT-F-1T1L;
- функцию клапана 5/2;
- рабочее напряжение 24 В DC;
- внешнее пилотирование;
- тип возврата — пневматическая пружина;
- рабочее и пилотное давление;
- способ установки и подключения.
Если распределитель установлен на станке или производственной линии, пришлите фотографию старой детали, маркировку и модель оборудования — проверим основные параметры перед подготовкой предложения.
Компоненты Festo
Другие пневмораспределители, клапаны, цилиндры, датчики и комплектующие производителя смотрите в разделе компоненты Festo.
Документация Festo
Для проверки технических параметров используйте документацию производителя.
Скачать datasheet Festo 573482 на русском языке (PDF)
Преимущества покупки в НОЙНЕР
Нужен распределитель Festo 573482?
Укажите артикул 573482 и необходимое количество или пришлите фотографию установленного распределителя — подготовим предложение.
|
Позвонить сейчас |
Запросить счёт / КП |
Написать на email |
Для проверки укажите 573482 / VUVG-B14-M52-AZT-F-1T1L.
Часто задаваемые вопросы (FAQ)
Что такое Festo 573482?
Festo 573482 — электромагнитный пневмораспределитель VUVG-B14-M52-AZT-F-1T1L с функцией 5/2, моностабильным исполнением и внешним пилотированием.
Какое напряжение у VUVG-B14-M52-AZT-F-1T1L?
Рабочее напряжение распределителя составляет 24 В DC.
Какой расход у распределителя Festo 573482?
Стандартный номинальный расход по технической документации Festo составляет 500 л/мин.
Как проверить, подходит ли 573482 для замены?
Сверьте полный артикул, обозначение, функцию клапана, напряжение, способ пилотирования и параметры давления. Если есть сомнения, пришлите фото установленного распределителя и его маркировки.
