5725550220 5/2-пневмораспределитель серия CD12 AVENTICS
Задать вопрос ведущему специалисту
+7 (495) 199-79-79
Запрос в 1 клик
СкачатьKatalog-pnevmoraspredelitelej-serii-CD12-AVENTICS.pdf
5/2-пневмораспределитель серия CD12 с двумя соленоидами, M22x1,5, морозостойкий до -25 °C
| АРТИКУЛ | 5725550220 |
Технические характеристики
| Поток | 4100 л/мин |
| Активация | Электрическая |
| Управляющее устройство | Двойной соленоид |
| Электрическое соединение 2, тип | Разъем |
| Электрическое соединение 2, размер резьбы | EN 175301-803, форма A |
| Тип соединения для сжатого воздуха | Внутренняя резьба |
| Температурная стойкость | морозостойкий до -25 °C |
| Электрическое соединение 2, количество контактов | 3-pin |
| Принцип переключения | 5/2, двойной соленоид |
| Вход соединения для сжатого воздуха | G 1/2 |
| Выход соединения для сжатого воздуха | G 1/2 |
| Соединение для сжатого воздуха, выпуск | G 1/2 |
| Мин. управляющее давление | 2 бар |
| Ширина пилотного клапана | 30 мм |
| Тип | Спулевый клапан, положительное перекрытие. |
| Операционное напряжение постоянного тока | 24 V DC |
| Пилот | Внутренний |
| Ручное управление | с фиксатором, без фиксатора |
| Индекс совместимости | 13, 14 |
| Минимальная температура окружающей среды [°C] | -25 |
| Максимальная температура окружающей среды [°C] | 50 |

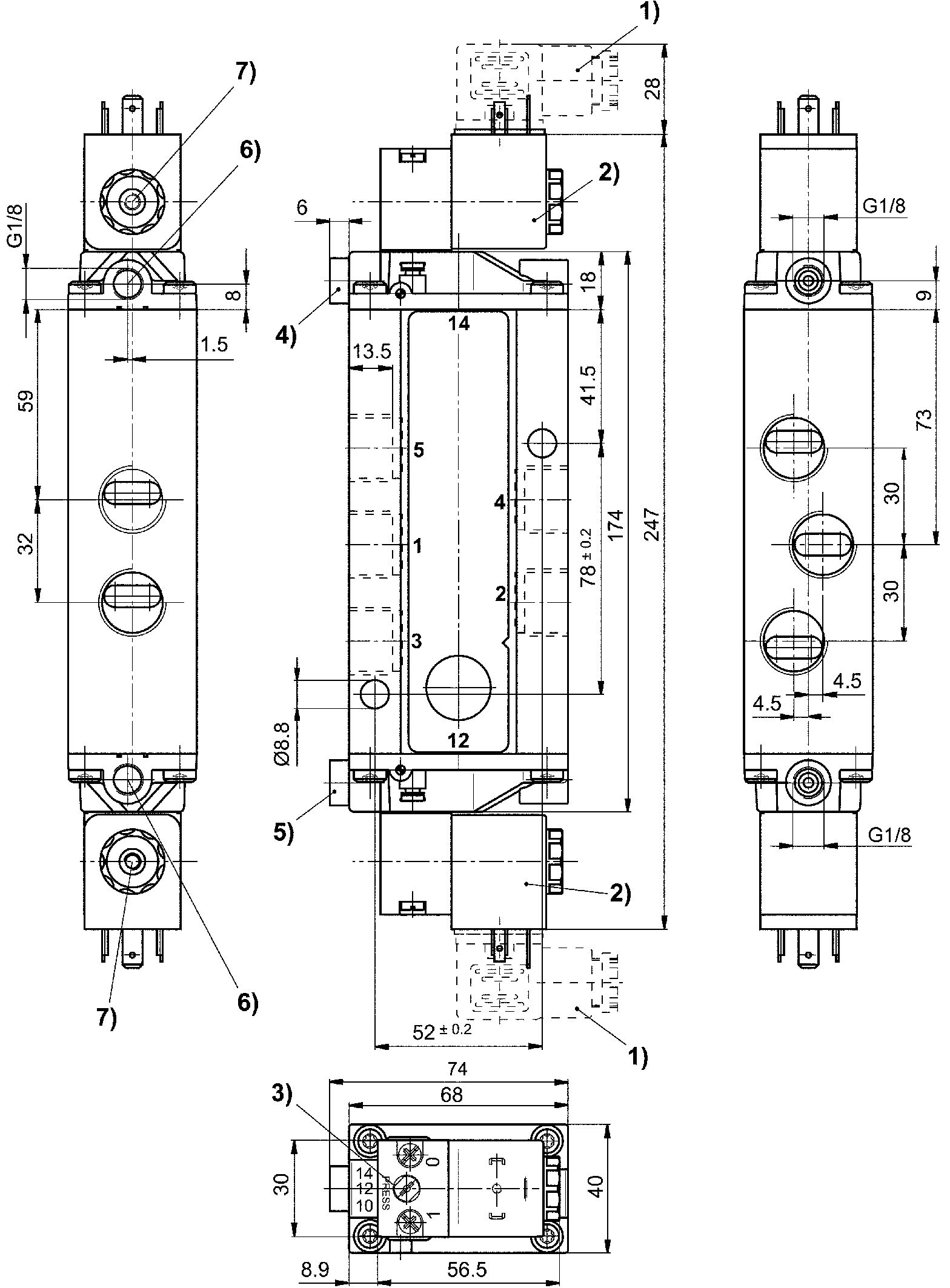

- Разъем клапана
- Катушка может поворачиваться с шагом 90°
- Ручное управление
- Порт X, сторона 14
- Порт X, сторона 12
- Порт без функции
- Выпуск пилотного клапана, M5
Серия CD12
Серия AVENTICS CD12 состоит из различных клапанов с поршнями, обладающих чрезвычайно прочным корпусом из литьевого цинка. Благодаря электрическим или пневматическим управляющим механизмам, серия CD идеально подходит для применения в жестких условиях.
- Прочная конструкция
- Установка на базовой пластине
- Подходит для экстремальных температур окружающей среды
- Устойчив к колебаниям напряжения
- Доступна версия ATEX
