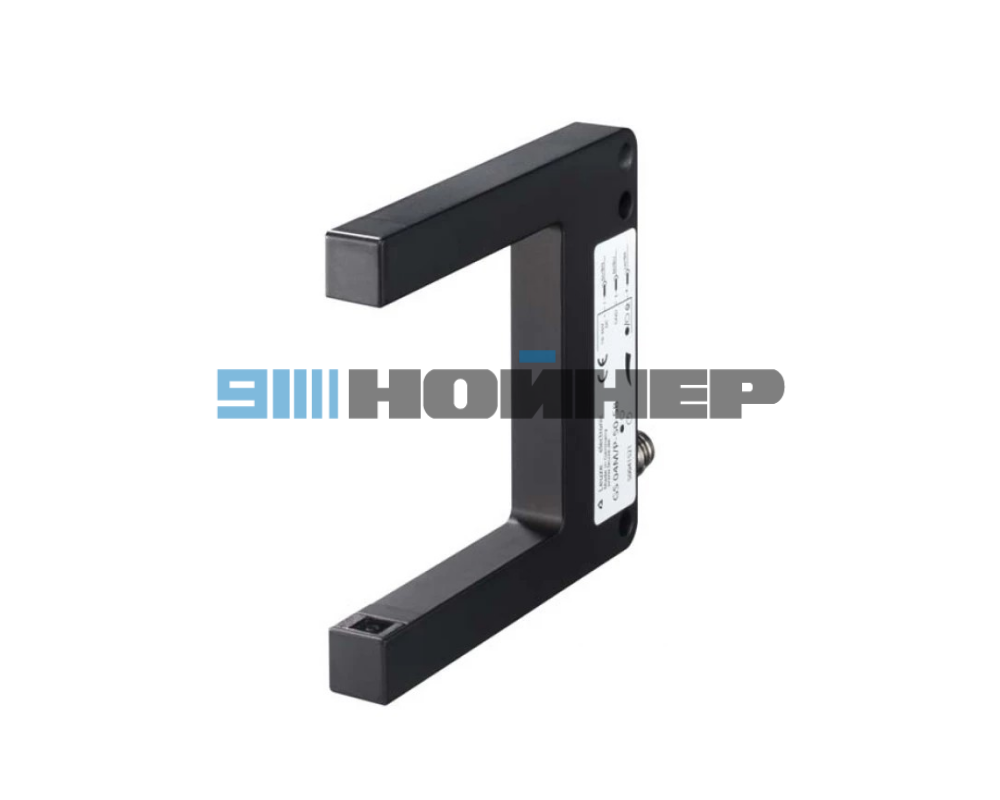

Вилочный фотоэлектрический датчик GS 04M/P-50-S8 LEUZE
| АРТИКУЛ | 50110783 |
⚠️ Важная информация: Данная модель доступна только как запасная часть. Рекомендуемая замена: GS04B/P.1-50-M8.3 (арт. 50146164) — полностью совместим по монтажным размерам.
Описание
Оптический вилочный датчик серии GS04 от немецкого производителя Leuze electronic предназначен для надёжного обнаружения мелких деталей в автоматизированных производственных линиях. Датчик с шириной зева 50 мм и красным светодиодным излучением (640 нм) обеспечивает высокую точность позиционирования при частоте переключения до 1500 Гц.
Область применения
Основные сферы использования:
- Упаковочное оборудование — контроль наличия этикеток, крышек, мелких компонентов
- Конвейерные системы — детектирование объектов на транспортёрах и сортировочных линиях
- Станкостроение — позиционирование заготовок и контроль подачи деталей
- Электронная промышленность — обнаружение компонентов на платах и в сборочных узлах
- Фармацевтика и медицинское оборудование — контроль наличия ампул, капсул, одноразовых изделий
Типы обнаруживаемых объектов:
- Металлические и пластиковые детали малого размера
- Прозрачные и полупрозрачные материалы (при правильной настройке)
- Бумажные и картонные элементы упаковки
- Провода, кабели, тонкие профили
Примечание: Для надёжного обнаружения прозрачных объектов рекомендуется предварительная настройка чувствительности с помощью встроенного 270° потенциометра.
Технические характеристики
| Артикул производителя | 50110783 |
| Серия | GS04 (серия 4) |
| Принцип действия | Оптический, вилочный |
| Тип излучателя | Светодиод, красный |
| Длина волны | 640 нм |
| Форма сигнала | Импульсный |
| Ширина зева (mouth width) | 50 мм |
| Глубина зева (mouth depth) | 54 мм |
| Габариты (Ш×В×Д) | 10 × 70 × 88 мм |
| Материал корпуса | Цинковое литьё, чёрный RAL 9005 |
| Материал линзы | Стекло |
| Масса нетто | 36 г |
| Напряжение питания (UB) | 10 … 30 В пост. тока |
| Потребляемый ток (холостой ход) | 0 … 35 мА |
| Тип выхода | Транзисторный, PNP |
| Макс. ток переключения | 200 мА |
| Уровни выходного сигнала | High: ≥(UB-2В), Low: ≤2В В |
| Частота переключения | 1500 Гц |
| Время отклика | 0,33 мс |
| Время готовности после включения | 100 мс |
| Гистерезис переключения | 150 мкм |
| Режим работы | Светлый/тёмный переключатель (настраивается) |
| Количество цифровых выходов | 1 шт. |
| Тип разъёма | M8, male, 3-контактный |
| Степень защиты | IP67 |
| Класс защиты (электробезопасность) | III |
| Рабочая температура | -10 … +60 °C |
| Температура хранения | -20 … +70 °C |
| Сертификация | cULus, IEC 60947-5-2 |
Указания по применению и монтажу
Установка и подключение:
- Монтаж: Датчик крепится через сквозные отверстия (Through-hole mounting). Рекомендуемый момент затяжки крепёжных винтов — не более 1,2 Н·м для предотвращения деформации корпуса из цинкового литья.
- Электрическое подключение: Используйте 3-контактный разъём M8 (male) с кабелем сечением 0,14–0,25 мм². Распиновка:
Контакт 1: +24 В (коричневый)
Контакт 2: Выход сигнала (белый)
Контакт 3: 0 В / GND (синий) - Настройка чувствительности: Встроенный потенциометр (270° поворота) позволяет адаптировать датчик под различные материалы и условия освещённости. Настройка выполняется при подаче питания с помощью индикаторного светодиода.
Эксплуатационные ограничения:
Температура окружающей среды: от -10 °C до +60 °C (рабочий режим), от -20 °C до +70 °C (хранение)
Защита: Корпус соответствует классу IP67 — допускается кратковременное погружение в воду, устойчивость к промышленным загрязнениям
Электропитание: 10–30 В постоянного тока, пульсации не более 15% от номинала
Электропитание: 10–30 В постоянного тока, пульсации не более 15% от номинала
Совместимость: Не допускается подключение к цепям с напряжением выше 30 В или переменным током
Внимание: Перед серийным внедрением обязательно проведите тестирование датчика в реальных условиях эксплуатации с учётом вибраций, температурных колебаний и внешних световых помех.
