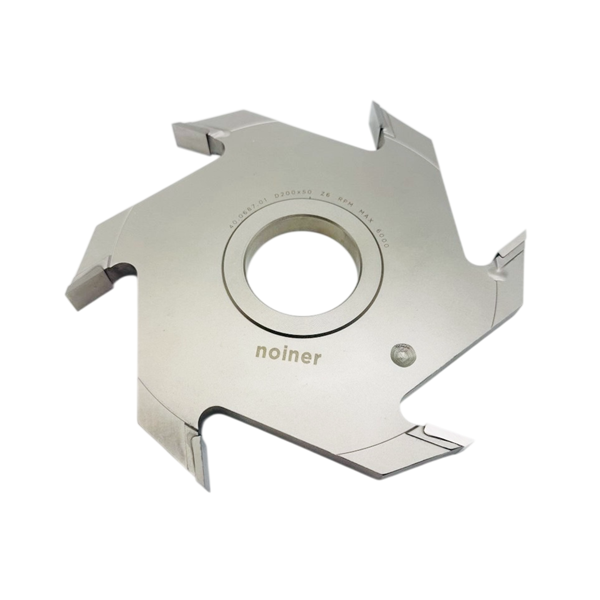

- 40.0687.01 фреза пазовая HM D200 B16 d50 Z6 НОЙНЕР
-

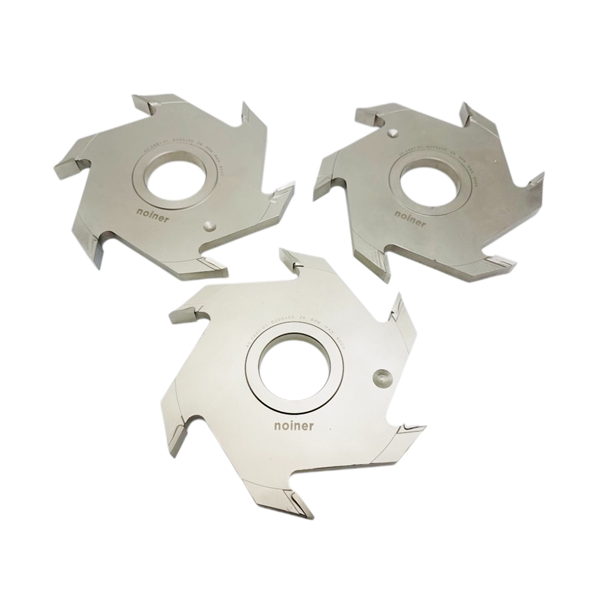

- Насадная пазовая фреза НОЙНЕР 40.0687.01
-

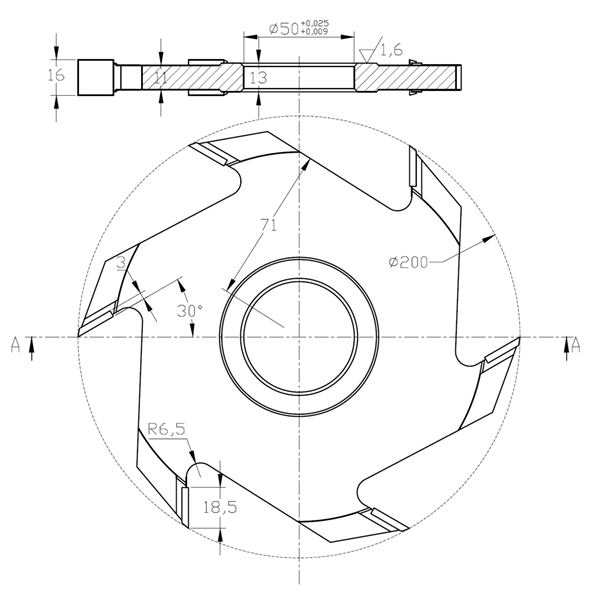

- Чертеж фрезы 40.0687.01 НОЙНЕР D200 B16 d50 Z6
-
- Пазы в деревянной детали после обработки пазовыми фрезами на четырехстороннем станке
40.0687.01 Фреза насадная пазовая HM D200 B16 d50 Z6 НОЙНЕР
НОЙНЕР 40.0687.01 — насадная пазовая фреза с напаянными твердосплавными HM режущими элементами для выборки пазов в древесине и фанере. Наружный диаметр D=200 мм, ширина обработки B=16 мм, посадочный диаметр d=50 мм, количество зубьев Z=6.
Фреза применяется на фрезерных и четырехсторонних деревообрабатывающих станках. Предназначена для нерегулируемой выборки пазов. Конструкция позволяет использовать несколько фрез при формировании требуемого профиля и набирать необходимую схему обработки.
Технические характеристики
| Артикул | 40.0687.01 |
| Производитель | НОЙНЕР |
| Тип инструмента | Фреза насадная пазовая |
| Режущие элементы | Напаянные HM пластины |
| Наружный диаметр D | 200 мм |
| Ширина B | 16 мм |
| Посадочный диаметр d | 50 мм |
| Допуск посадочного отверстия | +0,025 / +0,009 мм |
| Толщина HM пластины | 3 мм |
| Количество зубьев Z | 6 |
| Максимальная частота вращения | 6000 об/мин |
| Обработка | Нерегулируемая выборка пазов |
| Материалы | Твёрдая древесина, фанера |
| Оборудование | Фрезерные и четырехсторонние фрезерные станки |
Пазовые фрезы НОЙНЕР в работе
В видео показаны насадные пазовые фрезы НОЙНЕР
40.0687.01 и 40.0686.01,
их конструкция, основные размеры и пример профиля после обработки древесины.
40.0687.01 — HM D200 B16 d50 Z6
40.0686.01 — HM D145 B12 d40 Z4
Для чего применяется фреза 40.0687.01
Пазовая фреза 40.0687.01 D200 B16 d50 Z6 предназначена для выборки пазов при механической обработке древесины и фанеры. Инструмент устанавливается на шпиндель деревообрабатывающего станка через посадочное отверстие диаметром 50 мм.
Один из вариантов промышленного применения — изготовление продольных пазов в деревянных деталях на четырехстороннем станке. На фотографии показан пример профиля деревянной заготовки после такой операции.
HM режущие элементы
Режущая часть выполнена с напаянными HM пластинами. Такая конструкция применяется в профессиональном дереворежущем инструменте для механической обработки древесных материалов.
Набор фрез для получения нескольких пазов
Для получения требуемого профиля на шпинделе станка может использоваться набор пазовых фрез. Количество инструмента и схема установки подбираются под профиль детали, расположение пазов и параметры конкретного станка.
На представленной фотографии готовой деревянной детали видны несколько продольных пазов — подобные операции выполняются набором пазовых фрез на четырехстороннем оборудовании.
Изготовление фрез по чертежам и размерам заказчика
НОЙНЕР изготавливает дереворежущие фрезы по чертежам, размерам и техническому заданию заказчика. Инструмент можно подобрать или изготовить под требуемый профиль детали, ширину и расположение пазов, посадочный диаметр и параметры конкретного деревообрабатывающего оборудования.
Для расчета нестандартной фрезы пришлите чертеж, эскиз или фотографию детали с размерами, укажите материал обработки, модель станка, параметры шпинделя и требуемый результат обработки.
Фрезы НОЙНЕР для деревообрабатывающих станков
Нужна фреза НОЙНЕР 40.0687.01 или инструмент по вашему чертежу?
Укажите артикул, количество, модель станка или приложите чертеж детали — подготовим расчет, цену, счет или коммерческое предложение.
|
Позвонить сейчас |
Запросить КП |
Написать на email |
Для нестандартного инструмента приложите чертеж или эскиз и укажите материал обработки, модель станка и параметры шпинделя
Частые вопросы
Для чего предназначена фреза 40.0687.01?
Фреза предназначена для нерегулируемой выборки пазов в древесине и фанере на фрезерных и четырехсторонних деревообрабатывающих станках.
Какие размеры у фрезы 40.0687.01?
Наружный диаметр D — 200 мм, ширина B — 16 мм, посадочный диаметр d — 50 мм. Фреза имеет 6 зубьев (Z6), толщина HM пластины — 3 мм.
Какая максимальная частота вращения?
На фрезе и чертеже указано RPM MAX 6000, то есть максимально допустимая частота вращения — 6000 об/мин. При эксплуатации необходимо также соблюдать требования станка и конкретной технологической операции.
Можно ли использовать несколько таких фрез одновременно?
Да, фрезы могут применяться в составе набора для получения требуемого профиля с несколькими пазами. Количество фрез и схема установки подбираются под профиль детали, расположение пазов и параметры оборудования.
Изготавливает ли НОЙНЕР фрезы по чертежам заказчика?
Да. НОЙНЕР изготавливает дереворежущие фрезы по чертежам, размерам и техническому заданию заказчика под конкретную производственную задачу.
Какие данные нужны для изготовления или подбора фрезы?
Для подбора или изготовления желательно предоставить чертеж или эскиз детали, размеры пазов и профиля, материал обработки, модель станка, посадочный диаметр и параметры шпинделя.
