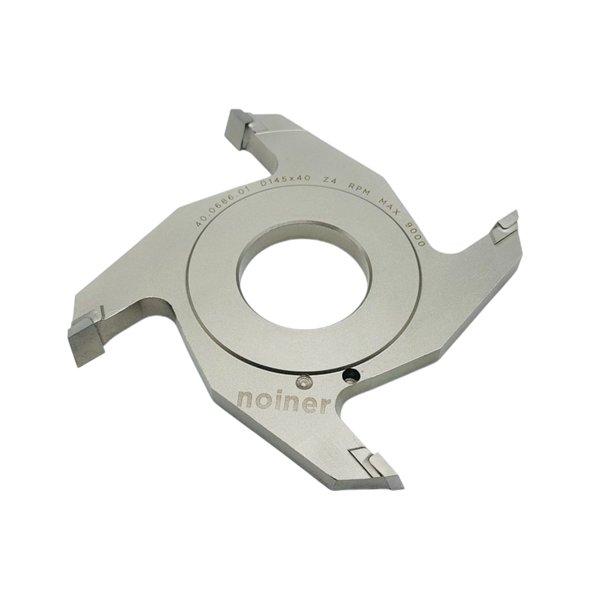

- 40.0686.01 фреза пазовая HM D145 B12 d40 Z4 НОЙНЕР
-

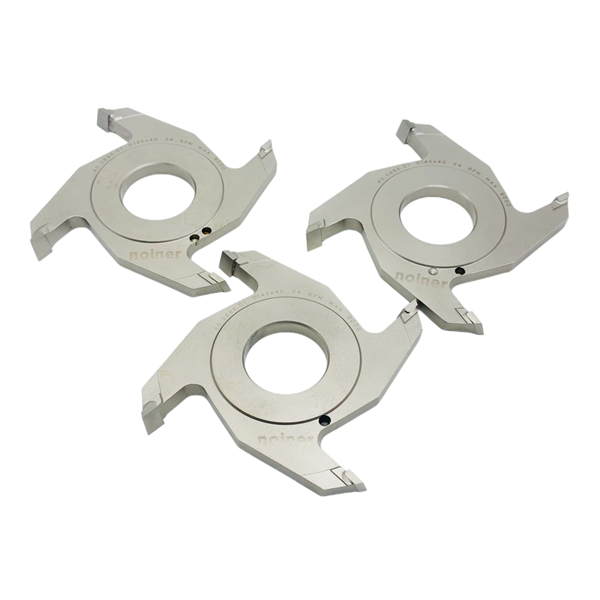

- Пазовые фрезы НОЙНЕР 40.0686.01 Z4
-

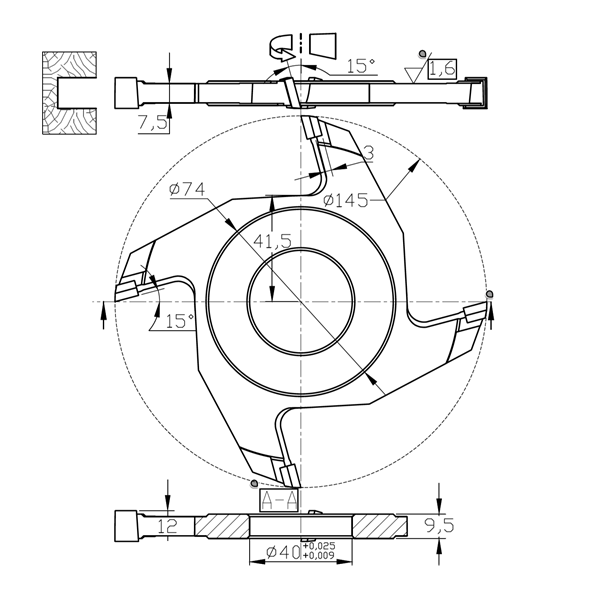

- Чертеж фрезы 40.0686.01 D145 B12 d40 Z4
-

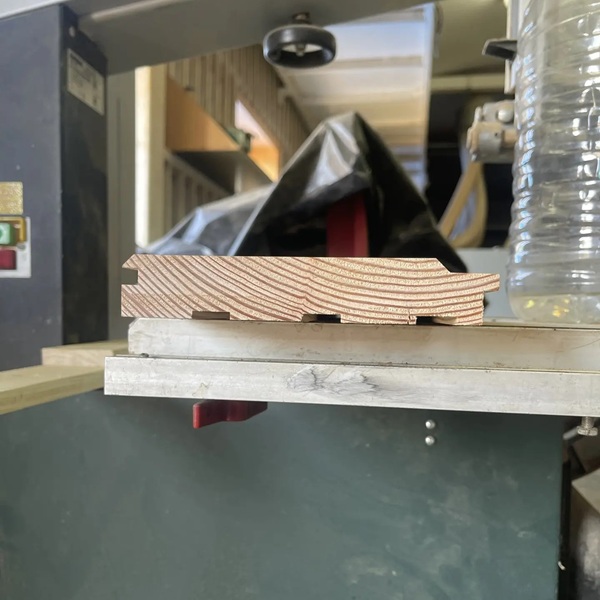

- Пазы в деревянной детали после обработки пазовыми фрезами на четырехстороннем станке
40.0686.01 Фреза насадная пазовая HM D145 B12 d40 Z4 НОЙНЕР
НОЙНЕР 40.0686.01 — насадная пазовая фреза с напаянными твердосплавными HM режущими элементами для выборки пазов в древесине. Наружный диаметр D=145 мм, ширина обработки B=12 мм, посадочный диаметр d=40 мм, количество зубьев Z=4.
Фреза применяется на фрезерных и четырехсторонних деревообрабатывающих станках. Предназначена для нерегулируемой выборки пазов. Конструкция позволяет использовать инструмент при формировании заданного профиля деревянной детали.
Технические характеристики
| Артикул | 40.0686.01 |
| Производитель | НОЙНЕР |
| Тип инструмента | Фреза насадная пазовая |
| Режущие элементы | Напаянные HM пластины |
| Наружный диаметр D | 145 мм |
| Ширина B | 12 мм |
| Посадочный диаметр d | 40 мм |
| Допуск посадочного отверстия | +0,025 / +0,009 мм |
| Толщина HM пластины | 3 мм |
| Количество зубьев Z | 4 |
| Максимальная частота вращения | 9000 об/мин |
| Обработка | Нерегулируемая выборка пазов |
| Материал обработки | Древесина |
| Оборудование | Фрезерные и четырехсторонние фрезерные станки |
Пазовые фрезы НОЙНЕР в работе
В видео показаны насадные пазовые фрезы НОЙНЕР
40.0687.01 и 40.0686.01,
их конструкция, основные размеры и пример профиля после обработки древесины.
40.0687.01 — HM D200 B16 d50 Z6
40.0686.01 — HM D145 B12 d40 Z4
Для чего применяется фреза 40.0686.01
Пазовая фреза 40.0686.01 D145 B12 d40 Z4 предназначена для выборки пазов при механической обработке древесины. Инструмент устанавливается на шпиндель деревообрабатывающего станка через посадочное отверстие диаметром 40 мм.
Один из вариантов применения — формирование продольного паза или элемента профиля деревянной заготовки на четырехстороннем станке.
HM режущие элементы
Режущая часть выполнена с напаянными HM пластинами толщиной 3 мм. Такая конструкция применяется в профессиональном дереворежущем инструменте для механической обработки древесины.
Профильная обработка на четырехстороннем станке
Фреза может использоваться как один из инструментов технологического набора при формировании заданного профиля детали. Конкретная схема установки определяется профилем изделия, расположением паза и параметрами шпинделя.
Изготовление фрез по чертежам и размерам заказчика
НОЙНЕР изготавливает дереворежущие фрезы по чертежам, размерам и техническому заданию заказчика. Инструмент можно изготовить под требуемый профиль детали, ширину и расположение паза, посадочный диаметр и параметры конкретного деревообрабатывающего оборудования.
Для расчета нестандартной фрезы пришлите чертеж, эскиз или фотографию детали с размерами, укажите материал обработки, модель станка, параметры шпинделя и требуемый результат обработки.
Фрезы НОЙНЕР для деревообрабатывающих станков
Нужна фреза НОЙНЕР 40.0686.01 или инструмент по вашему чертежу?
Укажите артикул, количество, модель станка или приложите чертеж детали — подготовим расчет, цену, счет или коммерческое предложение.
Для нестандартного инструмента приложите чертеж или эскиз и укажите материал обработки, модель станка и параметры шпинделя
Частые вопросы
Для чего предназначена фреза 40.0686.01?
Фреза предназначена для нерегулируемой выборки пазов в древесине на фрезерных и четырехсторонних деревообрабатывающих станках.
Какие размеры у фрезы 40.0686.01?
Наружный диаметр D — 145 мм, ширина B — 12 мм, посадочный диаметр d — 40 мм. Фреза имеет 4 зуба (Z4), толщина HM пластины — 3 мм.
Какая максимальная частота вращения?
На чертеже указано RPM MAX 9000, то есть максимально допустимая частота вращения — 9000 об/мин. При эксплуатации необходимо также соблюдать требования станка и конкретной технологической операции.
Для каких станков подходит фреза 40.0686.01?
Фреза предназначена для установки на фрезерные и четырехсторонние деревообрабатывающие станки с подходящими параметрами шпинделя и посадочным диаметром 40 мм.
Изготавливает ли НОЙНЕР фрезы по чертежам заказчика?
Да. НОЙНЕР изготавливает дереворежущие фрезы по чертежам, размерам и техническому заданию заказчика под конкретную производственную задачу.
Какие данные нужны для изготовления или подбора фрезы?
Для подбора или изготовления желательно предоставить чертеж или эскиз детали, размеры паза и профиля, материал обработки, модель станка, посадочный диаметр и параметры шпинделя.
