4-008-61-0241 Переключатель оптический отражательный HN22PA3 PNP 200 мм HOMAG
-
- 4-008-61-0241 Переключатель оптический отражательный HN22PA3 PNP 200 мм HOMAG

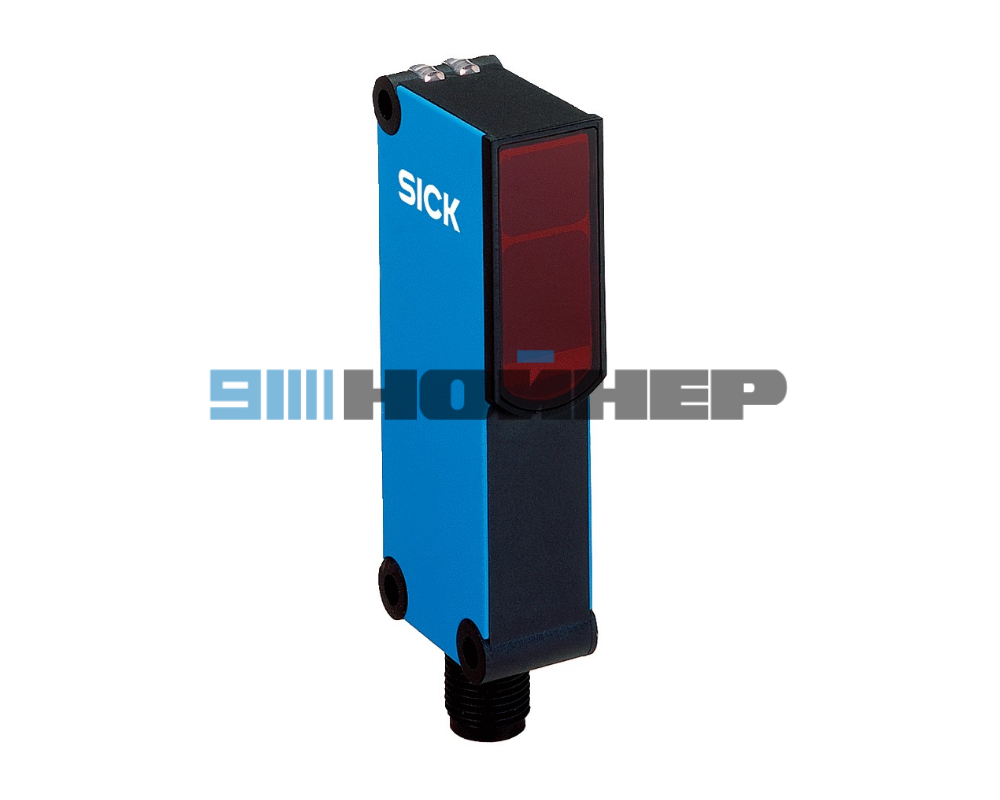

Фотоэлектрический датчик HOMAG 4-008-61-0241 SICK WT18-3P430
Датчик HOMAG 4-008-61-0241 — фотоэлектрический датчик SICK WT18-3P430 серии W18-3 с выходом PNP для обнаружения объектов в системах автоматизации промышленного оборудования. Используется принцип отражения света от объекта с подавлением заднего фона.
Датчик работает от напряжения 10-30 В DC, имеет регулируемое расстояние срабатывания 50-600 мм, разъем M12 на 4 контакта и степень защиты IP67. Настройка расстояния выполняется потенциометром.
4-008-61-0241
WT18-3P430
PNP
10-30 В DC
M12, 4 контакта
Заказать датчик HOMAG 4-008-61-0241
Укажите количество датчиков. Для проверки исполнения можно приложить фото маркировки установленного датчика, модель станка или электрическую схему.
Технические характеристики SICK WT18-3P430
| Характеристика | Значение |
|---|---|
| Производитель датчика | SICK |
| Артикул HOMAG | 4-008-61-0241 |
| Номер HOMAG без дефисов | 4008610241 |
| Модель SICK | WT18-3P430 |
| Артикул SICK | 1025896 |
| Серия | W18-3 |
| Принцип действия | Датчик с отражением от объекта, с подавлением заднего фона |
| Расстояние срабатывания | 50-600 мм |
| Максимальный диапазон обнаружения | 10-600 мм |
| Напряжение питания | 10-30 В DC |
| Потребление тока без нагрузки | 40 мА |
| Тип выходного сигнала | PNP, комплементарные выходы |
| Режим переключения | На свет / на затемнение |
| Максимальный выходной ток | 100 мА |
| Время отклика | Менее 700 мкс |
| Частота переключения | 700 Гц |
| Источник света | Светодиод, видимый красный свет |
| Настройка расстояния | Потенциометр, 4 оборота |
| Подключение | Штекер M12, 4 контакта |
| Габариты Ш x В x Г | 17,6 x 75,5 x 33,5 мм |
| Материал корпуса | ABS |
| Материал оптики | PMMA |
| Степень защиты | IP67 |
| Температура эксплуатации | От -40 до +60 °C |
| Масса | 40 г |
Назначение фотоэлектрического датчика SICK WT18-3P430
Датчик WT18-3P430 обнаруживает объекты по отраженному от них свету. Встроенная функция подавления заднего фона позволяет устанавливать рабочую дистанцию обнаружения и уменьшать влияние объектов за выбранной зоной срабатывания.
При появлении объекта в зоне обнаружения датчик формирует электрический сигнал PNP для системы управления станка или производственной линии. Сигнал может использоваться в автоматизированных операциях обнаружения присутствия и положения объектов.
Рабочее расстояние выбирается с учетом отражающей способности поверхности, расположения объекта и условий эксплуатации. Значения диапазона в технических характеристиках относятся к условиям испытаний производителя.
Особенности датчика SICK W18-3
Датчик определяет объекты в настроенной зоне обнаружения, уменьшая влияние находящихся дальше поверхностей.
Расстояние срабатывания регулируется четырехоборотным потенциометром.
Комплементарные выходы позволяют подключать датчик к совместимому входу системы управления оборудованием.
Корпус датчика имеет степень защиты IP67 при соблюдении требований к монтажу и электрическому подключению.
Применение в оборудовании HOMAG
Датчик с артикулом HOMAG 4-008-61-0241 применяется в оборудовании, где электрическая схема предусматривает фотоэлектрический датчик с выходом PNP, соответствующим разъемом и характеристиками обнаружения.
При подборе для станков HOMAG, BRANDT, WEEKE и HOLZMA необходимо проверять спецификацию конкретной машины. Принадлежность оборудования к одному из этих брендов сама по себе не подтверждает применимость датчика.
Маркировка и выбор исполнения
Для заказа используются номер HOMAG 4-008-61-0241, запись 4008610241 и обозначение датчика SICK WT18-3P430 с артикулом SICK 1025896.
При замене следует сверять не только корпус и тип выхода, но и способ настройки расстояния обнаружения, электрическую схему подключения и обозначение производителя на установленной детали.
Что проверить перед заменой оптического датчика
Сверьте номер HOMAG, модель SICK и артикул производителя на корпусе или упаковке.
Проверьте напряжение 10-30 В DC, выход PNP, назначение контактов и подключение разъема M12.
Убедитесь, что предусмотренное исполнение имеет соответствующий способ регулировки и диапазон срабатывания.
Проверьте монтажные отверстия, ориентацию датчика, расположение кабеля и рабочую зону обнаружения.
Сопутствующие комплектующие
Для подключения и замены датчика могут потребоваться соединительный кабель M12, монтажный кронштейн или крепеж. Комплектующие выбираются по электрической схеме и монтажной конструкции станка.
Соединительный кабель с ответным четырехконтактным разъемом. Перед подбором необходимо проверить распиновку, длину кабеля и исполнение соединения.
Кронштейн или монтажные элементы подбираются по посадочным размерам и ориентации датчика на оборудовании.
Другие запасные части для оборудования представлены в разделе запчасти HOMAG / BRANDT.
Технический паспорт SICK WT18-3P430
Технический паспорт содержит характеристики датчика, схемы электрического подключения, габаритные размеры и данные для установки.
Заказ датчика HOMAG 4-008-61-0241
НОЙНЕР принимает заявки на фотоэлектрические датчики, электрические компоненты и запасные части для промышленного оборудования. Можно направить запрос на один датчик или несколько позиций по спецификации.
Для подготовки счета или КП укажите:
- Артикул HOMAG 4-008-61-0241 или SICK WT18-3P430.
- Необходимое количество датчиков.
- Модель станка и заводской номер при проверке применимости.
- Фото маркировки установленного датчика при необходимости.
- Реквизиты организации и город доставки.
Преимущества заказа компонентов в НОЙНЕР
Принимаем номера HOMAG и обозначения SICK для подбора комплектующих.
При подборе учитываем выходной сигнал, питание, разъем и исполнение датчика.
Можно направить фото маркировки, корпуса и установленного оборудования.
Рассматриваем заявки на датчики, соединительные кабели и другие запчасти для производства.
Подготавливаем предложение по согласованным артикулам, количеству и условиям поставки.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать датчик HOMAG 4-008-61-0241
Направьте количество для получения счета или коммерческого предложения.
Частые вопросы о датчике HOMAG 4-008-61-0241
Какой датчик SICK соответствует HOMAG 4-008-61-0241?
Для артикула 4-008-61-0241 используется обозначение SICK WT18-3P430, артикул производителя 1025896. Для заказа следует сверять полную маркировку установленного датчика.
Какое расстояние срабатывания у WT18-3P430?
Регулируемое расстояние срабатывания составляет 50-600 мм при условиях измерения SICK. Настройка выполняется потенциометром.
Как подключается датчик WT18-3P430?
Датчик имеет разъем M12 на четыре контакта, питание 10-30 В постоянного тока и выходы PNP. Подключение следует выполнять по схеме производителя и электрической документации станка.
Как запросить счет на датчик HOMAG?
Укажите артикул 4-008-61-0241, количество и реквизиты организации. При необходимости подбора приложите модель станка и фотографию датчика.
