4-008-32-0849 Выключатель концевой I88-UV1Z AH HOMAG
Выключатель концевой HOMAG 4-008-32-0849 BERNSTEIN I88-UV1Z AH

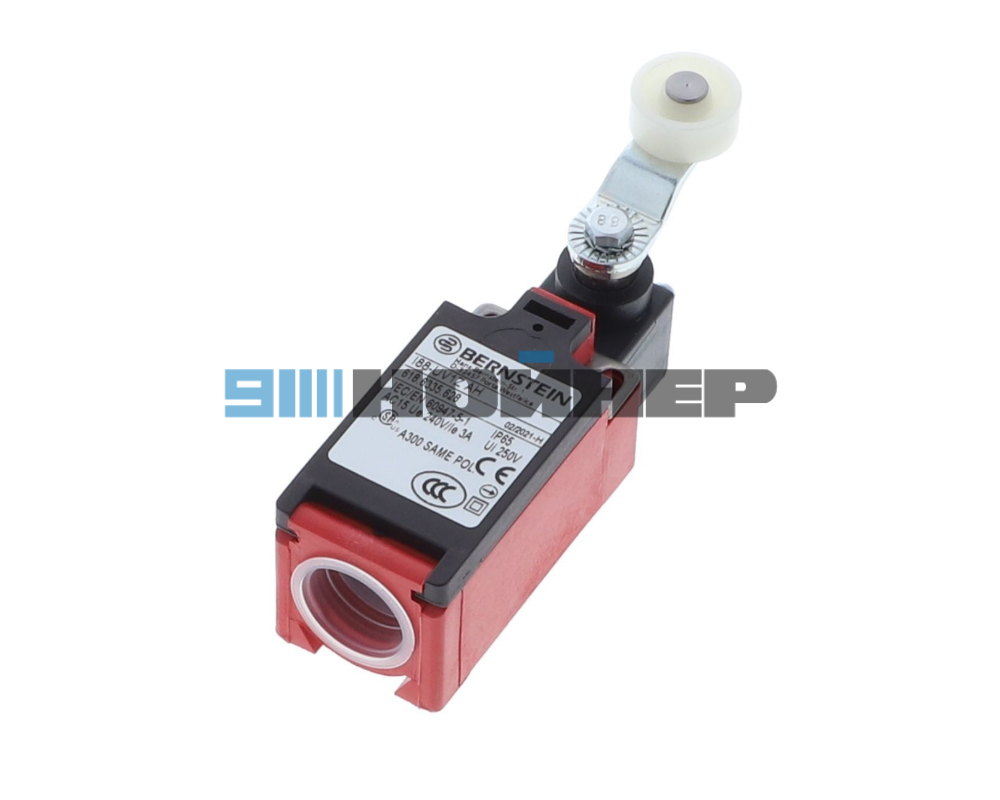

Выключатель концевой HOMAG 4-008-32-0849 (4008320849) — механический позиционный выключатель BERNSTEIN I88-UV1Z AH с роликовым рычагом. Используется в соответствующих системах контроля положения узлов деревообрабатывающего оборудования HOMAG.
Артикул производителя выключателя — BERNSTEIN 618.6335.628 (6186335628). Для заказа можно использовать обозначение HOMAG или BERNSTEIN. Совместимость проверяется по установленной детали и документации станка.
4-008-32-0849
I88-UV1Z AH
1 NC + 1 NO
IP65
Заказать выключатель HOMAG 4-008-32-0849
Направьте необходимое количество и, при необходимости, модель станка. Подготовим счет или коммерческое предложение.
Технические характеристики BERNSTEIN I88-UV1Z AH
| Параметр | Значение |
|---|---|
| Артикул HOMAG | 4-008-32-0849 |
| Код HOMAG | 4008320849 |
| Производитель выключателя | BERNSTEIN |
| Модель | I88-UV1Z AH |
| Артикул BERNSTEIN | 618.6335.628 / 6186335628 |
| Серия | I88 |
| Тип изделия | Концевой позиционный выключатель |
| Привод | Рычаг с роликом, исполнение AH |
| Контакты | 1 NC + 1 NO, с перекрытием |
| Механизм переключения | Замедленного действия (slow-action) |
| Категория применения | AC-15, 240 В / 3 А |
| Номинальное напряжение изоляции | Ui 250 В |
| Степень защиты корпуса | IP65 |
Назначение концевого выключателя
Концевой выключатель BERNSTEIN I88-UV1Z AH предназначен для механического определения положения подвижных элементов оборудования. При воздействии на роликовый рычаг изменяется состояние электрических контактов выключателя.
Выключатели этого типа используются в цепях контроля положения и управления промышленными механизмами. Назначение конкретного выключателя на станке определяется электрической схемой и конструкцией оборудования.
Применение на оборудовании HOMAG
Выключатель с каталожным номером 4008320849 представлен в номенклатуре запасных частей HOMAG. Он применяется в соответствующих исполнениях деревообрабатывающего оборудования, где предусмотрена данная позиция.
Для подбора по станкам HOMAG, BRANDT, WEEKE и HOLZMA необходимо сверить установленный артикул и техническую документацию. Принадлежность оборудования к одной из этих марок сама по себе не подтверждает совместимость.
Особенности конструкции
Механическое воздействие на выключатель передается через рычаг с роликом.
Контактная схема с одним размыкающим и одним замыкающим контактом.
Степень защиты корпуса для соответствующих условий промышленной эксплуатации.
Выключатель BERNSTEIN с отдельным обозначением исполнения и каталожным номером.
Как подобрать выключатель для замены
При замене выключателя нужно сопоставить не только форму корпуса, но и маркировку, конструкцию привода, контактную схему и способ подключения. Внешне похожие выключатели серии I88 могут иметь разные исполнения.
Если установлен выключатель BERNSTEIN I88-UV1Z AH с артикулом 618.6335.628, укажите этот номер в заявке. Для подбора по оборудованию HOMAG используйте артикул 4-008-32-0849.
Для получения счета или КП направьте:
- Артикул HOMAG 4-008-32-0849 или BERNSTEIN 618.6335.628.
- Необходимое количество выключателей.
- Модель станка, если требуется проверка применимости.
- Фотографию маркировки старого выключателя при подборе замены.
- Город доставки и реквизиты организации для счета.
Артикулы и варианты заказа
Для поиска данной детали используются каталожные обозначения HOMAG и BERNSTEIN. При заказе укажите предпочтительное обозначение, количество и требования к поставке.
Обозначение запчасти в каталоге оборудования HOMAG. Код без дефисов: 4008320849.
Концевой выключатель BERNSTEIN I88-UV1Z AH с роликовым рычагом. Отдельная товарная карточка для заказа по артикулу производителя.
Документация производителя
Артикул выключателя и контактная схема приведены в каталоге переключающей техники BERNSTEIN. Сведения о запчасти для оборудования HOMAG доступны в официальном магазине производителя станков.
Оплата и доставка
Договор, счет и безналичная оплата. Продажи выполняются юридическим лицам и индивидуальным предпринимателям.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки согласовываются при оформлении заказа.
Подробнее: условия сотрудничества НОЙНЕР.
Преимущества заказа в НОЙНЕР
Принимаем запросы по каталожным номерам оборудования.
Учитываем модель и артикул производителя BERNSTEIN.
Принимаем данные оборудования для проверки применимости запчасти.
Подготавливаем счет или КП на запрашиваемое количество.
Принимаем перечни запчастей для обслуживания оборудования.
Договор, счет и закрывающие документы по условиям сделки.
Заказать выключатель HOMAG 4-008-32-0849
Направьте артикул и количество для получения счета или коммерческого предложения.
Частые вопросы о BERNSTEIN I88-UV1Z AH
Какой артикул BERNSTEIN соответствует HOMAG 4-008-32-0849?
Для HOMAG 4-008-32-0849 (4008320849) указан выключатель BERNSTEIN I88-UV1Z AH, артикул 618.6335.628.
Какая контактная группа у I88-UV1Z AH?
Выключатель оснащен одним нормально замкнутым (NC) и одним нормально разомкнутым (NO) контактом с перекрытием.
Подходит ли этот выключатель для станков BRANDT и WEEKE?
Для конкретной машины необходимо подтвердить каталожный номер установленной запчасти. Совпадение бренда оборудования или внешнего вида выключателя не гарантирует взаимозаменяемость.
Как получить счет на выключатель?
Направьте артикул HOMAG 4-008-32-0849 или BERNSTEIN 618.6335.628, необходимое количество и реквизиты организации.
