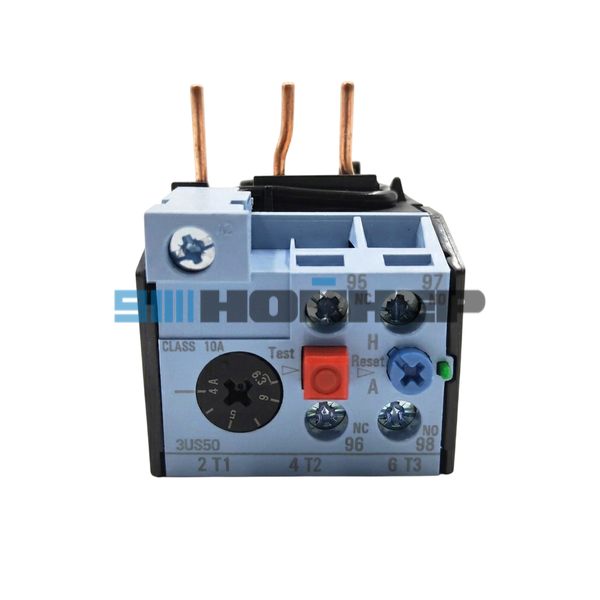

Тепловое реле Siemens 3US5040-1G, 4-6,3 А
Тепловое реле Siemens 3US5040-1G — трехполюсное реле перегрузки серии 3US50 для защиты электродвигателей от длительной токовой перегрузки. Диапазон настройки тока составляет 4-6,3 А, класс расцепления — 10A. Реле предназначено для совместного использования с соответствующими контакторами Siemens 3TS и 3TB.
Исполнение типоразмера 0 рассчитано на контакторы 3TS29-3TS32 и 3TB39-3TB41. Предусмотрены вспомогательные контакты 1 NO и 1 NC для управления цепью отключения и сигнализации. Артикул производителя — 3US5040-1G, также используется обозначение 3US50401G.
4-6,3 А
10A
1 NO + 1 NC
0
Заказать Siemens 3US5040-1G
Укажите необходимое количество. НОЙНЕР проверит условия поставки и подготовит счет или коммерческое предложение для вашей организации.
Технические характеристики Siemens 3US5040-1G
| Параметр | Значение |
|---|---|
| Производитель | Siemens |
| Артикул | 3US5040-1G |
| Дополнительное обозначение | 3US50401G |
| Серия | 3US50 |
| Тип изделия | Тепловое реле перегрузки |
| Диапазон регулировки тока | 4-6,3 А |
| Класс расцепления | 10A |
| Типоразмер | 0 |
| Совместимые контакторы | Siemens 3TS29-3TS32, 3TB39-3TB41 |
| Вспомогательные контакты | 1 NO + 1 NC |
| Количество контролируемых фаз | 3 |
| Способ установки | Совместно с соответствующим контактором |
| GTIN / EAN | 6938030363236 |
Назначение теплового реле
Siemens 3US5040-1G применяется в цепях управления электродвигателями для защиты от токовой перегрузки. Реле контролирует ток двигателя и при возникновении продолжительной перегрузки инициирует отключение через цепь управления контактором.
Такие устройства используются в шкафах управления станками, приводами производственных механизмов, насосами, вентиляторами, транспортерами и другим промышленным оборудованием, в котором предусмотрены соответствующие контакторы и тепловая защита двигателя.
Тепловое реле не заменяет защиту от короткого замыкания. Выбор аппаратов защиты и их координация выполняются согласно электрической схеме оборудования.
Применение и совместимость
Реле 3US5040-1G предназначено для использования с контакторами Siemens следующих серий:
3TS29, 3TS30, 3TS31, 3TS32. Совместимость данной группы подтверждена каталогом производителя.
3TB39, 3TB40, 3TB41. Применение предусмотрено для соответствующих исполнений контакторов.
Для замены установленного реле необходимо сверить артикул, диапазон регулировки тока, типоразмер и модель контактора. Реле с другим диапазоном регулировки не следует выбирать только по внешнему сходству.
Особенности конструкции
Регулируемый диапазон позволяет выставить уставку в соответствии с номинальным током защищаемого двигателя.
Характеристика отключения, предусмотренная для защиты электродвигателей с соответствующими условиями пуска.
Вспомогательные контакты для включения в схему управления и сигнализации состояния защиты.
Предназначено для совместной установки с указанными производителем сериями 3TS и 3TB.
Комплектация
Товарная позиция — тепловое реле Siemens 3US5040-1G, 1 шт. Контактор и другие элементы электрической схемы заказываются отдельно, если они необходимы для комплектации оборудования.
Сопутствующее оборудование
Для ремонта и комплектации цепей управления могут потребоваться контакторы Siemens 3TS29-3TS32 или 3TB39-3TB41, а также другие электрические компоненты по спецификации оборудования.
Посмотрите вспомогательный контакт Siemens 3RH1921-2CA10. Это отдельная позиция каталога, а не обязательный компонент реле 3US5040-1G.
Как подобрать тепловое реле для замены
При подборе реле перегрузки проверяют полное обозначение, диапазон настройки, характеристики отключения, тип контактора и особенности подключения в электрической схеме.
Уставку выбирают по данным двигателя и требованиям проекта электрооборудования. Перед заменой необходимо отключить питание и выполнить работы с соблюдением требований электробезопасности.
Для получения счета или КП направьте:
- Артикул Siemens 3US5040-1G.
- Необходимое количество.
- Фото маркировки установленного реле, если выполняется замена.
- Модель контактора при необходимости проверки комплектации.
- Реквизиты организации и город поставки.
Документация производителя Siemens
Основные характеристики и каталожное обозначение реле 3US5040-1G представлены в техническом каталоге Siemens.
Siemens 3US5040-1G — технические данные и CAD
Другие электрические комплектующие доступны в разделе компоненты Siemens.
Преимущества заказа в НОЙНЕР
Принимаем точные каталожные номера Siemens и других производителей промышленной автоматики.
Для идентификации детали можно направить фото маркировки и характеристики.
Помогаем подобрать дополнительные компоненты по спецификации оборудования.
Принимаем перечни запчастей и компонентов автоматизации одним запросом.
Подготавливаем предложения по согласованным артикулам и количеству.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Стоимость и сроки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать тепловое реле Siemens 3US5040-1G
Укажите необходимое количество для получения счета или коммерческого предложения.
Частые вопросы о Siemens 3US5040-1G
Какой диапазон настройки у теплового реле 3US5040-1G?
Диапазон регулировки тока составляет 4-6,3 А, класс расцепления — 10A.
С какими контакторами совместимо реле Siemens 3US5040-1G?
Производитель указывает контакторы Siemens серий 3TS29-3TS32 и 3TB39-3TB41.
Может ли реле 3US5040-1G защитить двигатель от короткого замыкания?
Реле предназначено для защиты от перегрузки. Защита от короткого замыкания обеспечивается отдельными аппаратами, предусмотренными электрической схемой.
Как получить счет на Siemens 3US5040-1G?
Укажите артикул 3US5040-1G, количество и реквизиты организации. НОЙНЕР проверит условия поставки и подготовит счет или коммерческое предложение.
