3C-D-C73L Датчик положения герконовый SMC
-
- 3C-D-C73L Датчик положения герконовый SMC

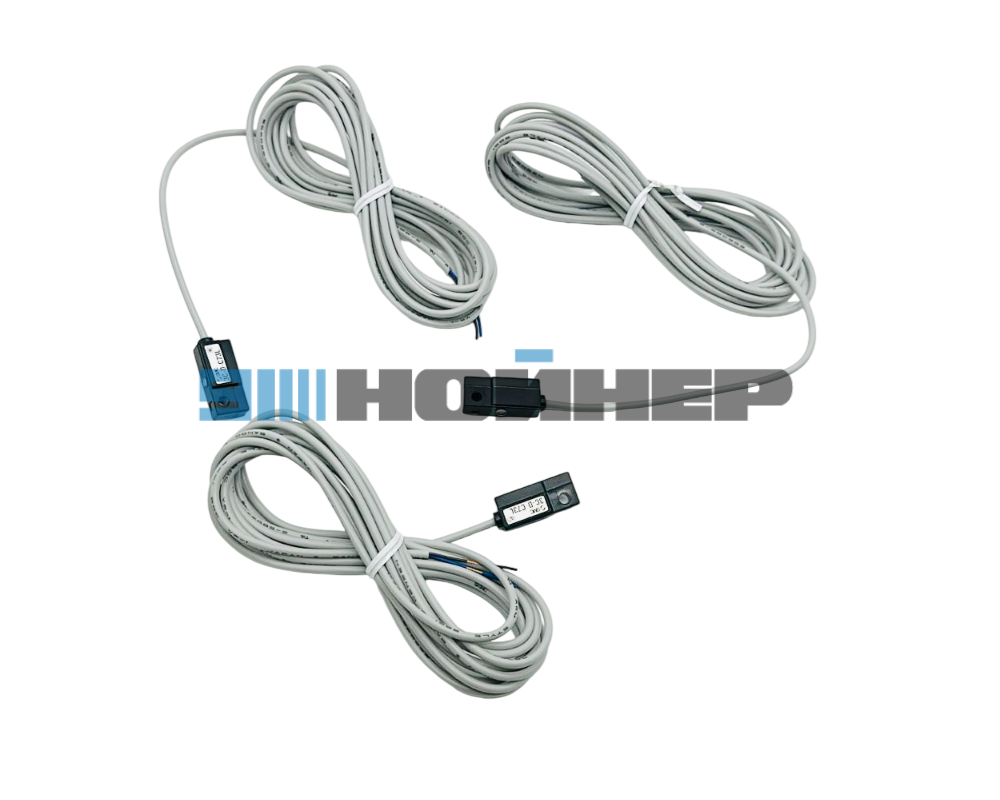

Герконовый датчик положения SMC 3C-D-C73L
3C-D-C73L SMC — магнитный герконовый датчик для определения положения поршня пневматического цилиндра. Используется в системах управления промышленным оборудованием для передачи сигнала о достижении заданного положения исполнительного механизма.
Датчик относится к семейству SMC D-C73: двухпроводное подключение, светодиодная индикация, хомутовое крепление и кабель длиной 3 м. Параметры исполнения D-C73L подтверждены официальным каталогом производителя. При заказе исполнения с префиксом 3C рекомендуется сверить полную маркировку.
3C-D-C73L
SMC
3 м
Герконовый
Нужен датчик 3C-D-C73L для ремонта оборудования?
Укажите артикул и количество. Для проверки исполнения приложите фото маркировки старого датчика или укажите модель оборудования. Подготовим предложение по возможности поставки.
Технические характеристики SMC 3C-D-C73L
| Параметр | Значение |
|---|---|
| Артикул НОЙНЕР | 3C-D-C73L |
| Базовое исполнение по каталогу SMC | D-C73L |
| Принцип действия | Герконовый, магнитное срабатывание |
| Подключение | Двухпроводное |
| Электрический вывод | Кабельный ввод (Grommet) |
| Длина кабеля | 3 м |
| Тип монтажа | Хомутовое крепление (Band mounting) |
| Индикация | Светодиодная, красный индикатор при срабатывании |
| Напряжение нагрузки DC | 24 В DC |
| Ток нагрузки при 24 В DC | 5-40 мА |
| Напряжение нагрузки AC | 100 В AC |
| Ток нагрузки при 100 В AC | 5-20 мА |
| Назначение электрического выхода | Реле / вход ПЛК с подходящими параметрами |
| Встроенная защита контактов | Отсутствует; внешняя защита в предусмотренных производителем случаях |
| Масса (по существующей карточке) | 46 г — уточняется для полного исполнения 3C-D-C73L |
Электрические параметры относятся к подтвержденной серии D-C73 и исполнению D-C73L. Окончательное соответствие полному коду 3C-D-C73L следует проверить при заказе.
Назначение и принцип работы
Герконовый датчик положения SMC 3C-D-C73L применяется для контроля положения поршня пневмоцилиндра. При приближении магнитного элемента поршня геркон переключает электрический контакт и передает сигнал в систему управления.
Такой сигнал может использоваться для подтверждения завершения хода пневмоцилиндра, контроля положения исполнительного механизма и выполнения следующей операции автоматизированного цикла.
Определяет положение поршня цилиндра с магнитным элементом.
Красный светодиод позволяет визуально контролировать срабатывание датчика.
Двухпроводный датчик для совместимых входов ПЛК и релейных цепей.
Монтаж на совместимый пневмоцилиндр с использованием соответствующего крепления.
Совместимость с пневмоцилиндрами и оборудованием KDT
Датчики семейства SMC D-C73 применяются с предусмотренными производителем сериями пневмоцилиндров. В каталоге SMC указаны, в частности, семейства CDM2, CDBM2, CDG1 и другие. Совместимость зависит от конструкции цилиндра, диаметра, крепления и электрической схемы.
Артикул 3C-D-C73L также представлен на рынке как датчик для оборудования KDT. Однако совместимость с конкретной моделью кромкооблицовочного станка KDT необходимо подтверждать по маркировке установленной детали или документации станка.
Для проверки замены: пришлите фото старого датчика, модель станка или цилиндра, длину кабеля и требуемое количество. Не следует считать D-C73L, D-C73C и 3C-D-C73L взаимозаменяемыми без проверки исполнения.
Подключение и особенности эксплуатации
При подключении необходимо соблюдать допустимые параметры напряжения и тока нагрузки. Для исполнения D-C73 производитель предусматривает применение внешней защиты контактов в отдельных условиях.
- При работе с индуктивной нагрузкой.
- При длине линии подключения к нагрузке более 5 м.
- При напряжении нагрузки 100 В AC.
Подключение, выбор защиты контактов и монтаж следует выполнять согласно инструкции SMC и электрической схеме оборудования.
Документация производителя SMC
SMC D-C73L — официальная карточка производителя.
SMC Auto Switch Guide — официальный технический каталог (PDF).
SMC D-C73 / D-C76 / D-C80 — инструкция по монтажу и безопасности (PDF).
Официальные характеристики приведены для D-C73L и семейства D-C73. Для полного обозначения 3C-D-C73L перед закупкой необходимо подтвердить исполнение.
Другие пневматические компоненты и датчики смотрите в разделе компоненты SMC.
Оплата и доставка
НОЙНЕР работает только с юридическими лицами и индивидуальными предпринимателями. Оформляем счет и при необходимости договор. Безналичная оплата по согласованным условиям.
Доставка транспортными компаниями или самовывоз по согласованию. Стоимость, сроки и возможность отгрузки уточняются при оформлении заказа.
Подробнее: условия сотрудничества, оплаты и доставки НОЙНЕР.
Преимущества заказа в НОЙНЕР
Отправьте маркировку детали или фото для уточнения нужного исполнения.
По артикулу и количеству можно запросить предложение для закупки на предприятие.
Уточняем актуальные условия заказа, стоимость и сроки по конкретной позиции.
Для замены можно указать модель оборудования, маркировку и параметры установленной детали.
При необходимости можно направить запрос на поиск другого исполнения с проверкой совместимости.
Счет, договор и закрывающие документы в соответствии с условиями оформляемой сделки.
Запросить счет или КП на SMC 3C-D-C73L
Укажите артикул и количество. Для проверки совместимости приложите фото маркировки или модель оборудования.
Частые вопросы о датчике 3C-D-C73L
Для чего предназначен датчик SMC 3C-D-C73L?
Это герконовый магнитный датчик, применяемый для определения положения поршня пневматического цилиндра и передачи сигнала в систему управления оборудованием.
Какая длина кабеля у датчика?
В исполнении D-C73L производителем предусмотрен кабель длиной 3 м. Для полного обозначения 3C-D-C73L следует дополнительно проверить маркировку поставляемой детали.
Подойдет ли датчик для кромкооблицовочного станка KDT?
Артикул 3C-D-C73L предлагается на рынке для оборудования KDT. Однако применимость к конкретной модели станка и пневмоцилиндру необходимо проверять по установленному датчику и схеме оборудования.
Что нужно для заказа датчика?
Достаточно указать артикул 3C-D-C73L и необходимое количество. Для проверки исполнения желательно предоставить фото шильдика старой детали либо модель оборудования.
