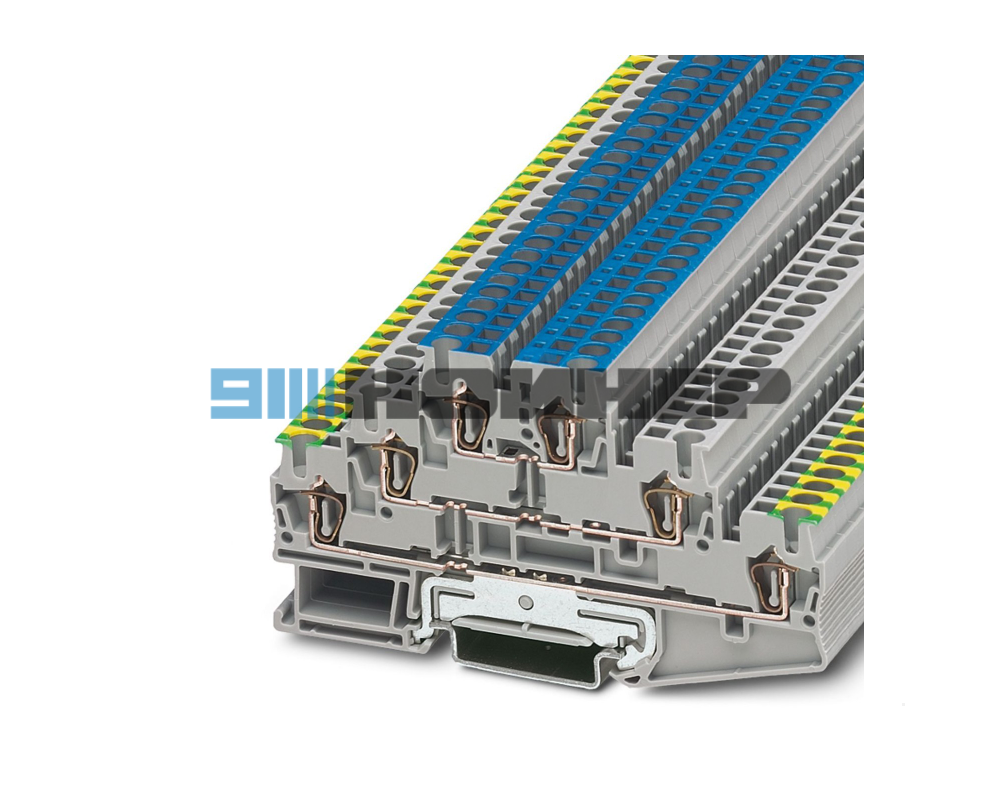

Многоярусный клеммный модуль ST 2,5-PE/L/N PHOENIX CONTACT
Многоярусный клеммный модуль, номинальное напряжение: 500 В, номинальный ток: 22 A, количество точек подсоединения: 6, тип подключения: Пружинный зажим, Расчетное сечение: 2,5 мм2, 1., 2. и 3-ий ярус, cечение: 0,08 мм2 — 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый.
| АРТИКУЛ | 3036084 |
Технические характеристики
| Тип изделия | Заземляющая клемма |
| Серия изделий | ST |
| Количество точек подключения | 6 |
| Количество рядов | 3 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Электрические характеристики | |
| Расчетное импульсное напряжение | 6 кВ |
| Макс. мощность потерь при номинальных условиях | 0,77 Вт |
| Характеристики клемм | |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 2,5 мм² |
| 1., 2. и 3-ий ярус | |
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Длина снятия изоляции | 8 мм … 10 мм |
| Калиберная пробка | A3 |
| Подключение согласно стандарту | МЭК 60947-7-1/МЭК 60947-7-2 |
| Сечение жесткого провода | 0,08 мм² … 4 мм² |
| Сечение проводника AWG | 28 … 12 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,08 мм² … 2,5 мм² |
| Сечение гибкого проводника [AWG] | 28 … 14 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² … 2,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² … 2,5 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² |
| Номинальный ток | 22 A |
| Максимальный ток нагрузки | 28 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Номинальное напряжение | 500 В |
| Номинальное сечение | 2,5 мм² |
| Размеры | |
| Ширина | 5,2 мм |
| Ширина крышки | 2,2 мм |
| Высота | 99,5 мм |
| Глубина на NS 35/7,5 | 58 мм |
| Глубина на NS 35/15 | 65,5 мм |
| Спецификации материала | |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 — HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 — HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 — HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 — HL 3 |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Механические данные | |
| Открытая боковая стенка | Да |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -60 °C … 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C … 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C … 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C … 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % … 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % … 70 % |
| Подключение согласно стандарту | МЭК 60947-7-1/МЭК 60947-7-2 |
| Тип монтажа | NS 35/7,5 |
| NS 35/15 | |
Используйте проходные, многопроводные и многоярусные клеммы Phoenix Contact для компактного подключения двух или нескольких проводников во всего одной клемме. Клеммные блоки отличаются гибкими способами шунтирования и оптимальными возможностями маркировки.
