238375-C1 Регулируемая ручка ERZ.63-p-M10x25-C1 ELESA+GANTER
-
- 238375-C1 Регулируемая ручка ERZ.63-p-M10x25-C1 ELESA+GANTER

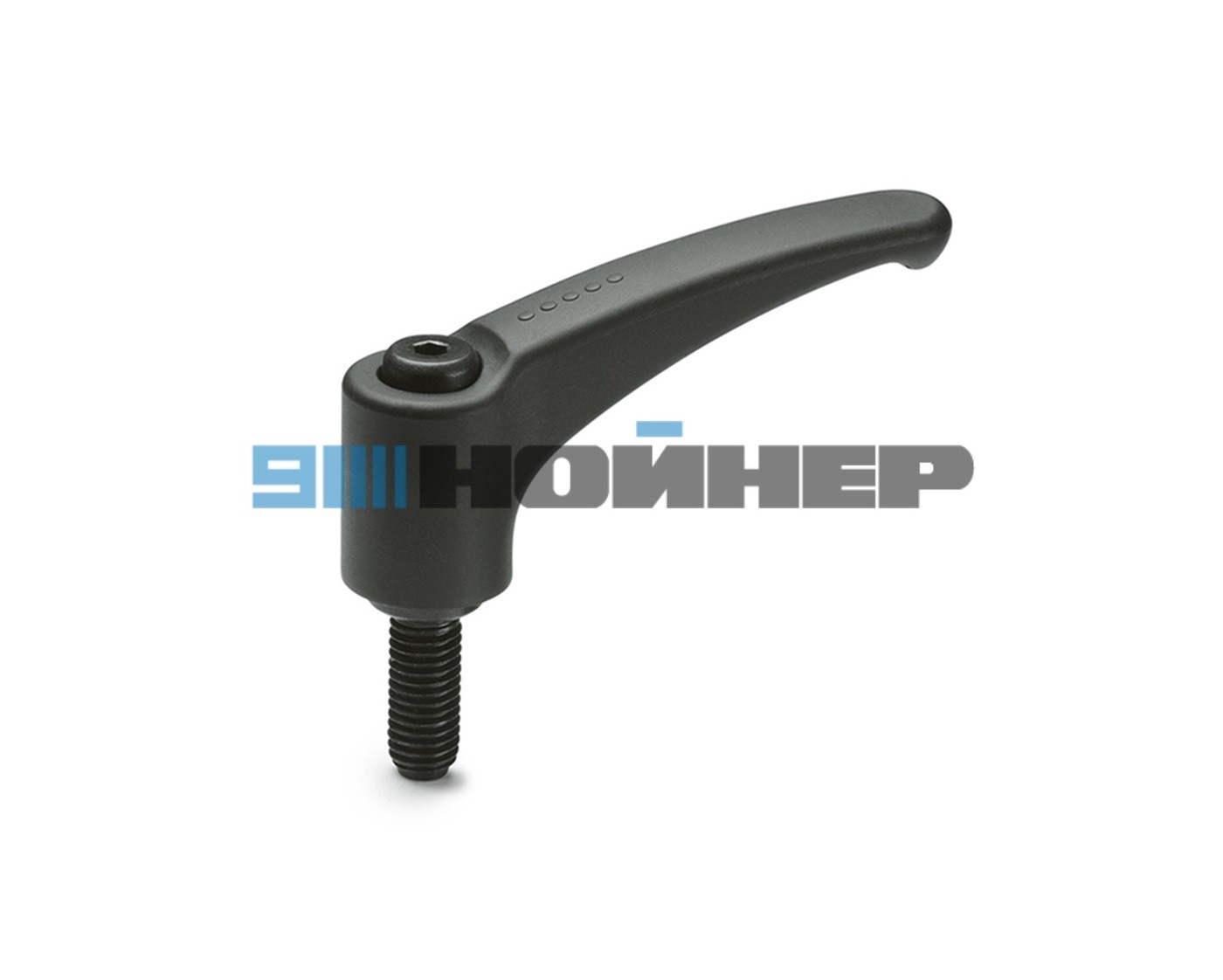

Регулируемая ручка серии ERZ-p, черная, прижимной элемент из стали, резьбовой винт ELESA+GANTER
| АРТИКУЛ | 238375-C1 | ERZ.63-p-M10x25-C1 |

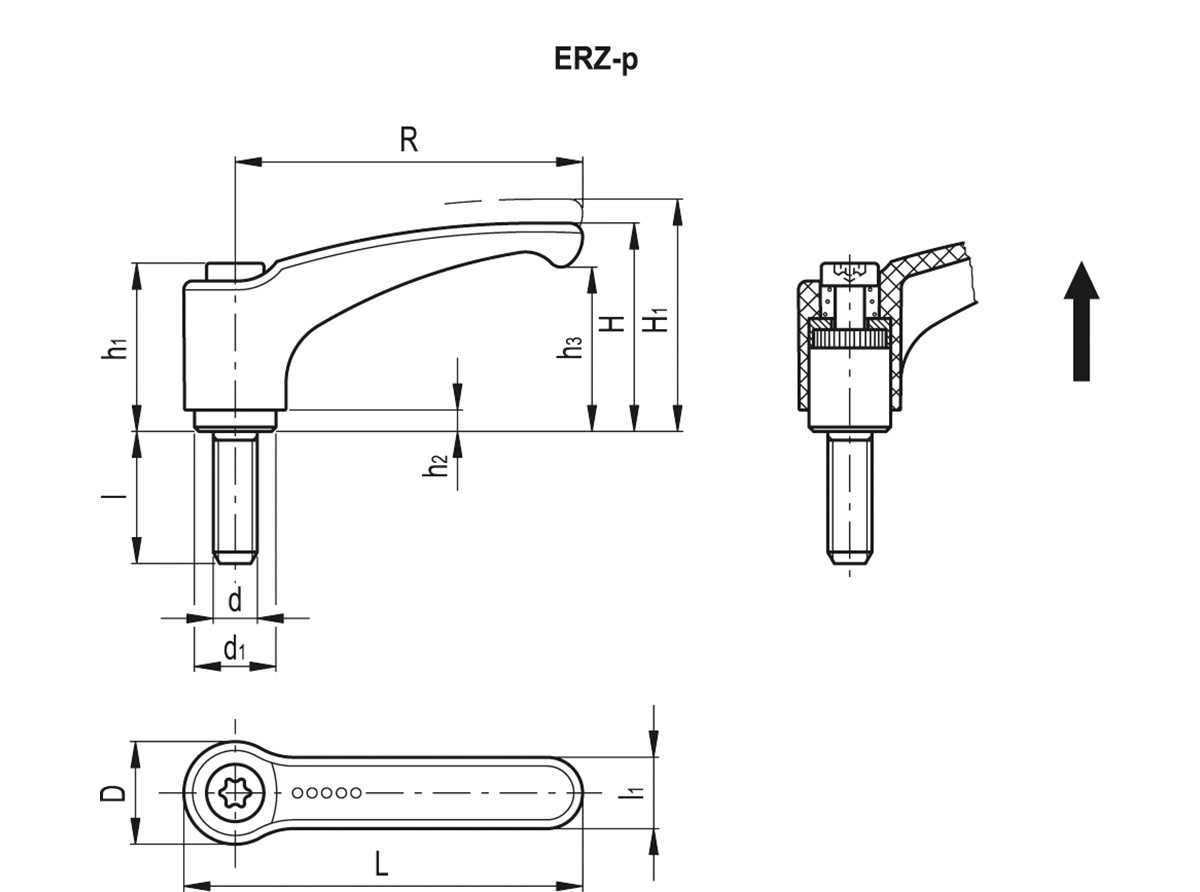

Технические характеристики
| R | 63 |
| d | М10 |
| L | 72,5 |
| D | 19 |
| H | 38,5 |
| H1 | 42 |
| h1 | 31 |
| h2 | 3,5 |
| h3 | 30 |
| d1 | 13,5 |
| l | 25 |
| l1 | 13,5 |
| Количество зубьев | 24 |
| Вес, гр. | 43 |
Регулируемые ручки ERZ.
Прижимной элемент из:
- Технополимера
- Стали
- Нержавеющей стали
КОРПУС РЫЧАГА
Технополимер на основе полиамида (PA), армированного стекловолокном:
- RAL 7021 (C1) серо-чёрный
- RAL 2004 (C2) оранжевый
- RAL 7035 (C3) серый
- RAL 3000 (C6) красный
Матовая отделка.
Зубчатая вставка из цинкового сплава для крепления к металлическому прижимному элементу.
СТАНДАРТНЫЕ ИСПОЛНЕНИЯ
- Фиксирующий винт с внутренним шестигранником типа TORX®
- Возвратная пружина из нержавеющей стали AISI 302
ERZ-A: прижимной элемент из стали с чёрной оксидной плёнкой с резьбовым отверстием и стопорным винтом.
ERZ-SST: прижимной элемент из нержавеющей стали AISI 303 с резьбовым отверстием и стопорным винтом.
ERZ-p: прижимной элемент из стали с чёрной оксидной плёнкой с резьбовой шпилькой и стопорным винтом.
ERZ-SST-p: прижимной элемент из нержавеющей стали AISI 303 с резьбовой шпилькой и стопорным винтом.
ОСОБЕННОСТИ И ОБЛАСТИ ПРИМЕНЕНИЯ
Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.
Зубчики из цинкового сплава в цельнометаллическом прижимном элементе обеспечивают надёжное сцепление. По отдельному заказу возможна дополнительная механическая обработка для особых условий эксплуатации.
ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ
Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.
Если рычаг не может вращаться на 360°, зажимной элемент можно легко завинтить с помощью винта с головкой с звездообразным углублением (после выключения рычага).
