- 1FK7042-2AK71-1RH0 Cерводвигатель SIEMENS

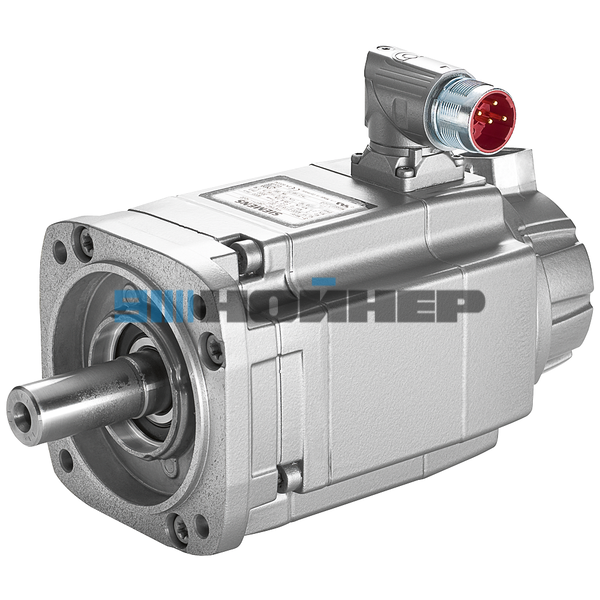

Синхронный серводвигатель Siemens 1FK7042-2AK71-1RH0 SIMOTICS S-1FK7 0.94 кВт
| АРТИКУЛ | 1FK7042-2AK71-1RH0 |
Описание
Серводвигатель Siemens 1FK7042-2AK71-1RH0 серии SIMOTICS S-1FK7 представляет собой высокопроизводительный синхронный двигатель с возбуждением от постоянных магнитов, предназначенный для прецизионных задач автоматизации и позиционирования. Модель обеспечивает номинальную мощность 0,94 кВт при напряжении 600 В и номинальной скорости 6000 об/мин, что делает её оптимальным решением для динамичных промышленных применений.
Конструкция двигателя включает 8-полюсный статор, встроенный абсолютный энкодер AM20DQI с разрешением 20 бит (1048576 точек) плюс 12-битный многооборотный датчик (4096 оборотов) с интерфейсом DRIVE-CLiQ, который обеспечивает автоматическую идентификацию и точную синхронизацию с сервоприводами Siemens SINAMICS. Двигатель оснащен удерживающим тормозом с постоянным магнитом (момент 4,0 Нм) и гладким валом с допуском N, что гарантирует надежную фиксацию вала при отключении питания.
Серия SIMOTICS S-1FK7 отличается компактностью и высокой динамикой, обеспечивая оптимальную рабочую точку при 5000 об/мин с мощностью 1,0 кВт. Степень защиты IP64 и самоохлаждение позволяют эксплуатировать двигатель в сложных промышленных условиях без дополнительного оборудования.
Технические характеристики
| Артикул производителя | 1FK7042-2AK71-1RH0 |
| Серия / Тип продукта | SIMOTICS S-1FK7 / Синхронный двигатель с постоянными магнитами |
| Номинальная мощность | 0,94 кВт |
| Номинальное напряжение | 600 В |
| Номинальный крутящий момент (100K) | 3 Н·м |
| Пусковой крутящий момент (100K) | 3,00 Н·м |
| Номинальный ток | 2,5 А |
| Номинальная скорость | 6000 об/мин |
| Максимальная скорость (мех.) | 9000 об/мин |
| Максимальный крутящий момент | 10,5 Н·м |
| Максимальный ток | 15,3 А |
| Количество полюсов | 8 |
| Момент инерции ротора | 3,200 кг·см² |
| КПД | 89,0% |
| Постоянная крутящего момента | 0,68 Н·м/А |
| Тип энкодера | AM20DQI: абсолютный 20 бит + 12 бит многооборотный |
| Интерфейс энкодера | DRIVE-CLiQ |
| Выходной вал | Гладкий вал, допуск N |
| Удерживающий тормоз | С тормозом, момент 4,0 Н·м, DC 24 В |
| Степень защиты IP | IP64 |
| Тип охлаждения | Самоохлаждение |
| Исполнение | IMB5 (IM V1, IM V3) |
| Высота оси вращения | 48 мм |
| Электрические разъемы | Штекер для сигналов и мощности, поворотный |
| Контроль температуры | Датчик Pt1000 |
| Масса нетто | 5,3 кг |
| Страна происхождения | Германия |
Примечание: Все технические данные приведены согласно официальной документации производителя. Перед заказом рекомендуется уточнить совместимость двигателя с конкретным сервоприводом и условиями эксплуатации у менеджера.
Преимущества серводвигателя 1FK7042-2AK71-1RH0
- Высокая динамика и точность: Абсолютный энкодер AM20DQI с разрешением 1048576 точек обеспечивает прецизионное позиционирование и плавность хода.
- Автоматическая идентификация: Интерфейс DRIVE-CLiQ позволяет сервоприводу SINAMICS автоматически считать параметры двигателя при запуске, ускоряя пусконаладочные работы.
- Надежность в промышленных условиях: Степень защиты IP64 и контроль температуры датчиком Pt1000 обеспечивают безопасную эксплуатацию.
- Компактность: Высота оси вращения 48 мм и масса 5,3 кг позволяют интегрировать двигатель в ограниченные пространства.
- Удерживающий тормоз: Встроенный тормоз с моментом 4,0 Н·м надежно фиксирует вал при отключении питания, что критично для вертикальных осей.
- Энергоэффективность: КПД 89% и оптимальная рабочая точка при 5000 об/мин минимизируют энергопотребление.
- Универсальность монтажа: Исполнение IMB5 (IM V1, IM V3) с поворотными разъемами упрощает установку в различных ориентациях.
Преимущества покупки у официального дилера НОЙНЕР
Готовы заказать или нужна консультация?
|
Позвонить сейчас |
Запросить КП |
Написать на email |
⏱️ Ответим в течение 15 минут | ?? Бесплатная консультация инженера | ? Отправка в день заказа
Часто задаваемые вопросы (FAQ)
В: С какими сервоприводами совместим двигатель 1FK7042-2AK71-1RH0?
О: Данный сервомотор полностью совместим с сервоприводами Siemens SINAMICS S120, которые поддерживают интерфейс DRIVE-CLiQ. Рекомендуемый модуль двигателя должен иметь номинальный ток 5 А и максимальный ток 15 А для оптимальной работы с данным двигателем.
В: Какой тип энкодера установлен и какие преимущества он дает?
О: В двигателе установлен абсолютный энкодер AM20DQI с разрешением 20 бит (1048576 точек на оборот) плюс 12-битный многооборотный датчик (4096 оборотов). Это обеспечивает абсолютное позиционирование без необходимости поиска нулевой точки при включении, а интерфейс DRIVE-CLiQ позволяет автоматически передавать параметры двигателя в сервопривод.
В: Для каких применений подходит удерживающий тормоз?
О: Встроенный удерживающий тормоз с постоянным магнитом (момент 4,0 Н·м, питание DC 24 В ±10%) предназначен для фиксации вала при отключении питания. Это особенно важно для вертикальных осей, где требуется предотвращение падения нагрузки. Время отпускания тормоза составляет 70 мс, время включения — 30 мс.
