17125285 Мотор-редуктор g500-H320 m550-P80/M4 LENZE
-

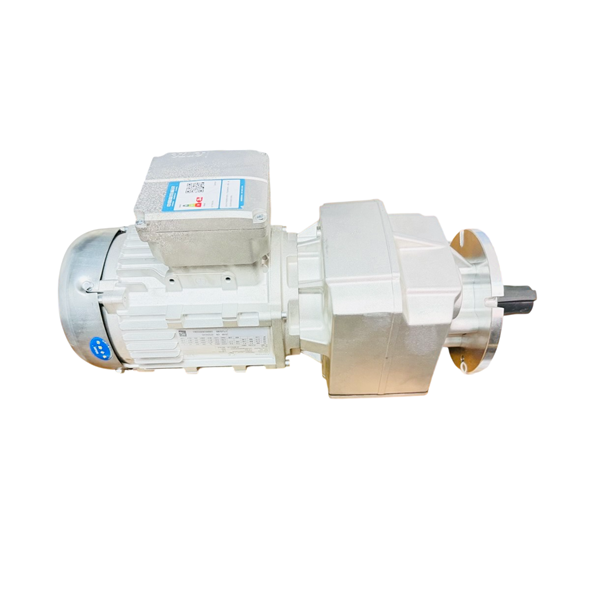

- Мотор-редуктор Lenze g500-H320 m550-P80/M4
-

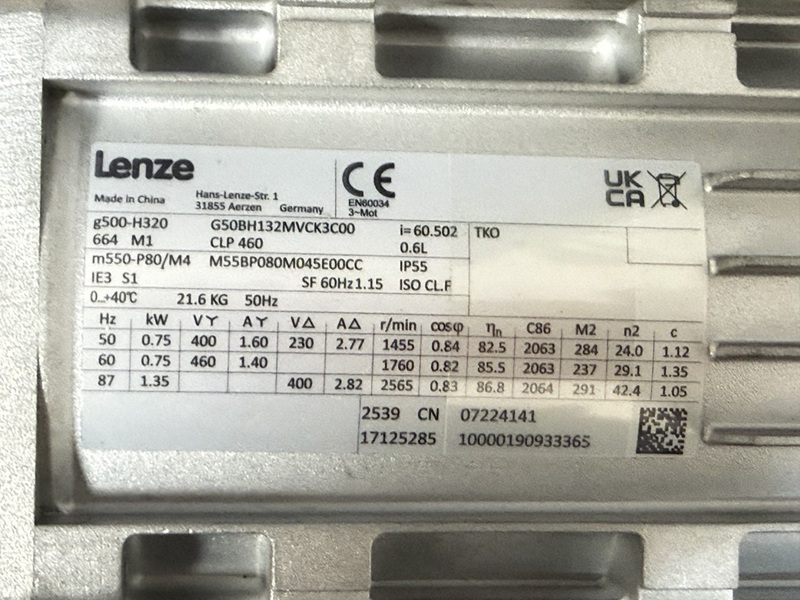

- Шильдик мотор-редуктора Lenze G50BH132MVCK3C00 M55BP080M04SE00C
Мотор-редуктор Lenze g500-H320 m550-P80/M4 17125285
Мотор-редуктор Lenze g500-H320 с трехфазным электродвигателем m550-P80/M4 — промышленный приводной узел для оборудования и производственных линий. На заводском шильдике указан номер изделия 17125285, код редуктора G50BH132MVCK3C00 и код двигателя M55BP080M04SE00CC.
При частоте 50 Гц мощность двигателя составляет 0,75 кВт, передаточное отношение редуктора — i = 60,502, выходная скорость — 24 об/мин, выходной крутящий момент — 284 Н·м. Степень защиты двигателя — IP55, класс энергоэффективности — IE3.
17125285
0,75 кВт
i = 60,502
284 Н·м
Заказать мотор-редуктор Lenze 17125285
Укажите необходимое количество. Для подбора привода взамен установленного приложите фото шильдика и модель оборудования.
Технические характеристики Lenze 17125285
Характеристики приведены по заводскому шильдику мотор-редуктора, изображенного на фотографиях товара.
| Характеристика | Значение |
|---|---|
| Производитель | Lenze |
| Номер изделия | 17125285 |
| Серия редуктора | g500-H320 |
| Полный код редуктора | G50BH132MVCK3C00 |
| Двигатель | m550-P80/M4 |
| Полный код двигателя | M55BP080M04SE00CC |
| Передаточное отношение | i = 60,502 |
| Монтажное положение | M1 |
| Масса | 21,6 кг |
| Степень защиты | IP55 |
| Класс энергоэффективности | IE3 |
| Режим работы | S1 |
| Класс изоляции | F |
| Температура окружающей среды | 0…+40 °C |
| Смазочный материал редуктора | CLP 460 |
| Объем смазочного материала | 0,6 л |
Характеристики двигателя Lenze m550-P80/M4
Электродвигатель рассчитан на трехфазное питание. На шильдике указаны рабочие значения напряжения и тока при разных схемах подключения.
| Параметр при 50 Гц | Значение |
|---|---|
| Номинальная мощность | 0,75 кВт |
| Напряжение, схема Y | 400 В |
| Ток, схема Y | 1,60 А |
| Напряжение, схема Δ | 230 В |
| Ток, схема Δ | 2,77 А |
| Частота вращения двигателя | 1455 об/мин |
| Коэффициент мощности cos φ | 0,84 |
| КПД двигателя | 82,5 % |
Рабочие параметры мотор-редуктора при разных частотах
На заводском шильдике Lenze 17125285 приведены параметры для режимов 50, 60 и 87 Гц.
| Частота | Мощность | Питание | Ток | Обороты двигателя | Момент M2 | Скорость n2 |
|---|---|---|---|---|---|---|
| 50 Гц | 0,75 кВт | 400 В Y | 1,60 А | 1455 об/мин | 284 Н·м | 24,0 об/мин |
| 60 Гц | 0,75 кВт | 460 В Y | 1,40 А | 1760 об/мин | 237 Н·м | 29,1 об/мин |
| 87 Гц | 1,35 кВт | 400 В Δ | 2,82 А | 2565 об/мин | 291 Н·м | 42,4 об/мин |
Источник характеристик — заводской шильдик конкретного мотор-редуктора Lenze 17125285 на фотографиях товара.
Назначение мотор-редуктора Lenze g500-H320
Мотор-редуктор представляет собой приводной узел, объединяющий электродвигатель и механический редуктор. Редуктор снижает частоту вращения и обеспечивает выходные параметры, необходимые для работы приводимого механизма.
Серия Lenze g500-H относится к цилиндрическим редукторам промышленного назначения. Мотор-редукторы этой серии применяются в приводах механизмов производственного оборудования и технологических линий.
Как проверить совместимость мотор-редуктора
При замене промышленного привода недостаточно совпадения мощности двигателя и передаточного отношения. Необходимо проверить полную маркировку и конструктивное исполнение.
Сверьте обозначение G50BH132MVCK3C00 с маркировкой установленного привода.
Проверьте код M55BP080M04SE00CC, параметры питания и электрического подключения.
Учитывайте монтажное положение M1, крепление, исполнение выходного вала и присоединительные размеры.
Сверьте передаточное отношение, выходную скорость, крутящий момент и условия эксплуатации.
Компоненты LENZE и сопутствующие товары
Для обслуживания промышленных приводов могут потребоваться электродвигатели, редукторы, преобразователи частоты и другие компоненты. Возможность применения конкретного изделия определяется по маркировке и технической документации.
Другие товары производителя представлены в разделе компоненты LENZE.
Как заказать мотор-редуктор Lenze 17125285
Для запроса счета укажите номер изделия 17125285 и необходимое количество. Если подбираете мотор-редуктор на замену установленному, желательно приложить фотографию шильдика старого привода.
Для подготовки счета или КП направьте:
- Номер изделия Lenze 17125285.
- Код редуктора G50BH132MVCK3C00.
- Код двигателя M55BP080M04SE00CC.
- Необходимое количество.
- Фото шильдика установленного привода, если требуется замена.
- Модель оборудования и город доставки.
Документация производителя Lenze
Производитель Lenze публикует техническую информацию о редукторах серии g500-H и электродвигателях. При подборе конкретного исполнения необходимо ориентироваться на полную маркировку изделия.
Официальный сайт производителя Lenze
Преимущества заказа компонентов в НОЙНЕР
Принимаем заводские номера и полные обозначения мотор-редукторов, двигателей и других компонентов.
Для идентификации можно направить фото маркировки установленного мотор-редуктора.
Проверяем технические параметры и возможность подбора подходящего исполнения.
Рассматриваем запросы на несколько приводных компонентов и запчастей для производства.
Подготавливаем предложение по согласованной комплектации и количеству.
Договор, счет и закрывающие документы по условиям сделки с юридическим лицом или ИП.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать мотор-редуктор Lenze 17125285
Укажите количество или приложите фото шильдика установленного привода для проверки параметров и подготовки коммерческого предложения.
Частые вопросы о Lenze g500-H320 17125285
Какой номер указан на мотор-редукторе Lenze?
Номер изделия — 17125285. Полный код редуктора — G50BH132MVCK3C00, код двигателя — M55BP080M04SE00CC.
Какая мощность двигателя Lenze m550-P80/M4?
При частоте 50 Гц номинальная мощность двигателя составляет 0,75 кВт. На шильдике также указаны параметры для режимов 60 и 87 Гц.
Какое передаточное отношение и выходной момент?
Передаточное отношение — i = 60,502. При 50 Гц выходная скорость составляет 24 об/мин, выходной момент — 284 Н·м.
Можно ли заменить другой мотор-редуктор Lenze этим исполнением?
Совместимость необходимо проверять по полному коду редуктора и двигателя, монтажным размерам, выходному валу, передаточному отношению и электрическим характеристикам.
