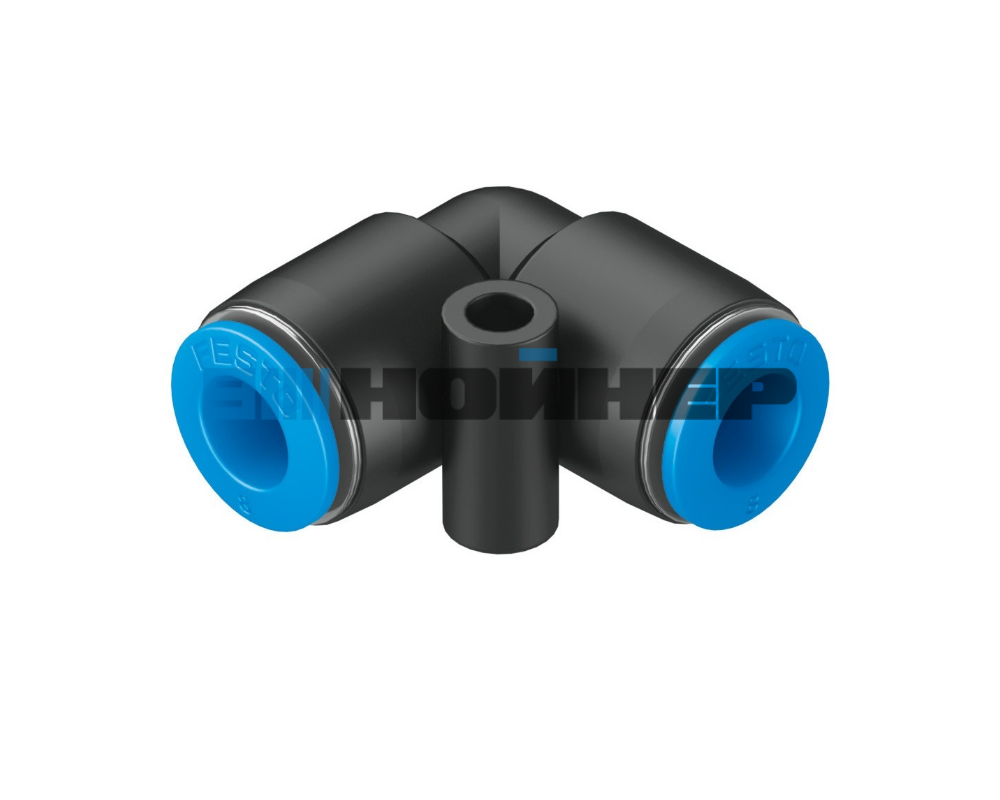

Угловой (L-образный) фитинг с цанговым зажимом QSL-8 FESTO
| АРТИКУЛ | 153072 |
Технические характеристики
| Размер | Стандарт |
| Номинальный размер | 7.2 мм |
| Позиция установки | Опционально |
| Дизайн | L-образный |
| Размер упаковки | 10 |
| Принцип работы | Принцип нажимания и вытягивания |
| Рабочее давление (полный температурный диапазон) | -0.095 МПа … 0.6 МПа |
| Рабочее давление (полный температурный диапазон) | -0.95 бар … 6 бар |
| Рабочее давление (полный температурный диапазон) | -13.775 psi … 87 psi |
| Температурно-зависимое рабочее давление | -0.095 МПа … 1.4 МПа |
| Температурно-зависимое рабочее давление | -0.95 бар … 14 бар |
| Температурно-зависимое рабочее давление | -13.775 psi … 203 psi |
| Примечание по рабочему давлению | Вода: макс. 0.6 МПа при макс. 50°C |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:-:-] |
| Рабочая среда | Вода (жидкость, без льда) |
| Примечание по рабочей и управляющей среде | Возможно смазочное действие |
| Класс коррозионной стойкости (CRC) | 1 — Низкая коррозионная нагрузка |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Класс чистоты | Класс 4 по ISO 14644-1 |
| Температура окружающей среды | -10 °C … 80 °C |
| Вес продукта | 11 г |
| Пневматическое соединение, порт 1 | Для трубки с наружным диаметром 8 мм |
| Пневматическое соединение, порт 2 | Для трубки с наружным диаметром 8 мм |
| Цвет кольца освобождения | Синий |
| Примечание по материалам | Соответствует RoHS |
| Материал корпуса | PBT |
| Материал кольца освобождения | POM |
| Материал уплотнения трубки | NBR |
| Материал компонента зажима трубки | Высоколегированная нержавеющая сталь |
