139580 Контактор DILA-XHIR22 EATON
-
- 139580 Контактор DILA-XHIR22 EATON

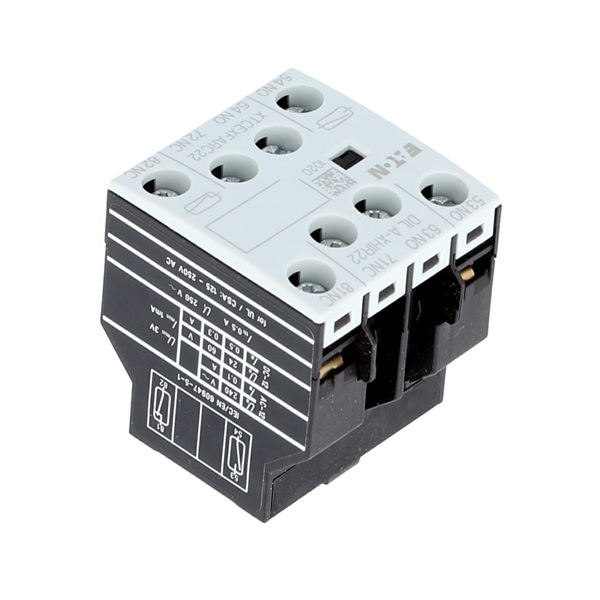

139580 Блок вспомогательных контактов DILA-XHIR22 XTCEXFARC22 EATON
| АРТИКУЛ | 139580 | DILA-XHIR22 / XTCEXFARC22 | Документация производителя |
Описание
EATON 139580 DILA-XHIR22 — четырехполюсный блок вспомогательных контактов серии Eaton Moeller DILA для фронтальной установки на контакторы и вспомогательные контакторы. Альтернативное обозначение изделия — XTCEXFARC22.
Блок имеет 2 нормально открытых (NO) и 2 нормально закрытых (NC) контакта. Один NO и один NC реализованы с применением микропереключателей для электронных приложений. Устройство предназначено как для стандартных цепей управления, так и для коммутации сигналов электронных систем.
DILA-XHIR22 устанавливается фронтально и подключается через винтовые клеммы. Eaton указывает применение блока с устройствами серий DILA и DILM7–DILM38.
Технические характеристики EATON 139580
| Производитель | Eaton |
| Серия | Eaton Moeller DILA |
| Каталожный номер | 139580 |
| Модель | DILA-XHIR22 |
| Альтернативное обозначение | XTCEXFARC22 |
| EAN | 4015081363582 |
| Тип | Блок вспомогательных контактов |
| Количество полюсов | 4 |
| Нормально открытые контакты (NO) | 2 |
| Нормально закрытые контакты (NC) | 2 |
| Условный тепловой ток Ith | 16 А при 60 °C |
| Номинальный рабочий ток AC-15 | 4 А при 220–240 В; 4 А при 380–415 В |
| Тип подключения | Винтовые клеммы |
| Монтаж | Фронтальный |
| Степень защиты | IP20 |
| Номинальное импульсное выдерживаемое напряжение Uimp | 6000 В |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Механический ресурс | 10 000 000 коммутационных циклов |
| Частота коммутаций | до 9000 операций/ч |
| Рабочая температура | от -25 до +60 °C |
| Температура хранения | от -40 до +80 °C |
| Размеры (Г × В × Ш) | 45 × 42 × 36 мм |
| Масса | 0,05 кг |
Совместимость
По данным Eaton, блок вспомогательных контактов DILA-XHIR22 предназначен для применения с устройствами серий DILA и контакторами DILM7–DILM38. Перед заказом для конкретного оборудования рекомендуется проверить обозначение установленного контактора.
Применение
- цепи управления промышленного оборудования;
- сигнальные цепи;
- электронные системы управления;
- цепи обратной связи;
- контакторы и вспомогательные контакторы Eaton Moeller;
- шкафы управления промышленными станками и автоматизированными линиями.
Важно: характеристики и совместимость приведены по технической документации Eaton. При подборе для конкретного станка необходимо учитывать модель установленного контактора и электрическую схему оборудования.
Поставка компонентов EATON в НОЙНЕР
Нужен EATON 139580 DILA-XHIR22?
| Позвонить | Запросить счет / КП | Написать на email |
Укажите артикул 139580 и необходимое количество — подготовим предложение.
Часто задаваемые вопросы (FAQ)
Что такое EATON 139580 DILA-XHIR22?
Это четырехполюсный фронтальный блок вспомогательных контактов Eaton Moeller с двумя нормально открытыми и двумя нормально закрытыми контактами.
DILA-XHIR22 и XTCEXFARC22 — один товар?
Да. Для Eaton 139580 основное обозначение модели — DILA-XHIR22; XTCEXFARC22 используется как альтернативное обозначение данного изделия.
С какими контакторами совместим DILA-XHIR22?
Eaton указывает применение блока с устройствами DILA и контакторами серии DILM7–DILM38. Для конкретного оборудования перед заказом рекомендуется сверить модель установленного контактора.
