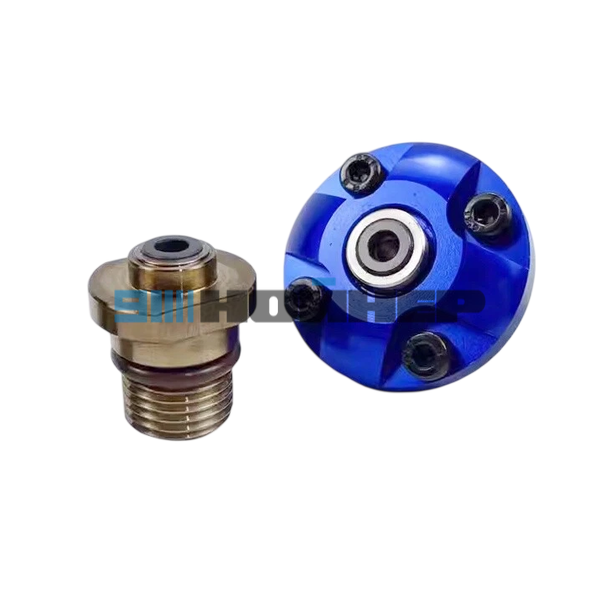

- 1154-003-163 Ротационное соединение DEUBLIN
-

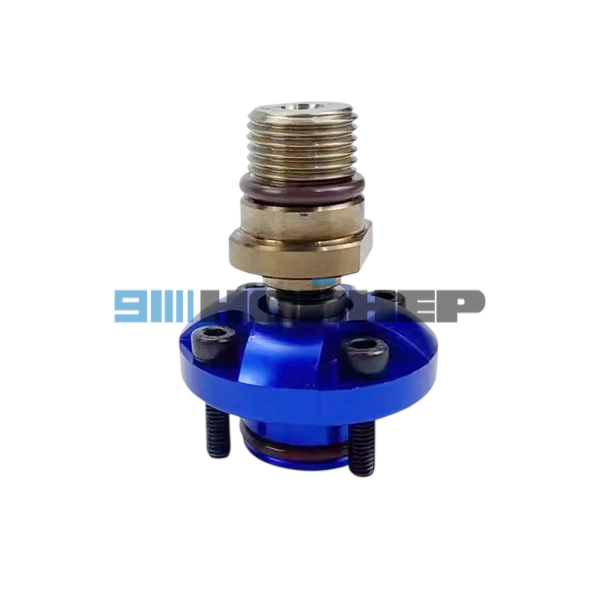

- 1154-003-163 Ротационное соединение DEUBLIN
-
- 1154-003-163 Ротационное соединение DEUBLIN чертеж
Ротационное соединение DEUBLIN 1154-003-163 — компактное безопорное соединение с технологией AutoSense™
| АРТИКУЛ | 1154-003-163 | Руководство по эксплуатации |
Описание
Ротационное соединение DEUBLIN 1154-003-163 серии Compact Bearingless AutoSense предназначено для одноканальной подачи охлаждающей жидкости (СОЖ), минимального количества смазки (MQL) или сжатого воздуха во вращающиеся узлы станков. Уникальная запатентованная технология AutoSense™ автоматически переключается между режимом закрытых уплотнений и режимом контролируемой утечки в зависимости от типа подаваемой среды, обеспечивая оптимальную герметичность и долговечность.
Конструкция соединения выполнена из анодированного алюминиевого корпуса, устойчивого к коррозии, с механическими уплотнениями из карбида кремния, рассчитанными на длительный срок службы даже в сложных условиях эксплуатации. Неподвижный элемент соединения имеет осевой ход («stroke») до 8 мм, что позволяет компенсировать перемещение тягового устройства даже при монтаже соединения на зажимном приспособлении.
Технические характеристики
|
Артикул производителя
|
1154-003-163
|
|
Тип соединения
|
Одноканальное, компактное, безопорное
|
|
Технология уплотнения
|
AutoSense™ (автоматическое переключение)
|
|
Подключение к ротору
|
M16×1,5 левая резьба
|
|
Подключение подачи
|
19,96 мм (пилот 18 мм)
|
|
Рабочие среды
|
Воздух, СОЖ, MQL
|
|
Макс. давление (воздух / MQL)
|
10 бар
|
|
Макс. давление (СОЖ)
|
140 бар
|
|
Макс. расход (воздух / MQL)
|
608 л/мин
|
|
Макс. расход (СОЖ)
|
24,3 л/мин
|
|
Макс. температура среды
|
71 °C
|
|
Осевой ход (stroke)
|
до 8 мм
|
|
Материал корпуса
|
Анодированный алюминий
|
|
Материал уплотнений
|
Карбид кремния (SiC)
|
|
Конструкция потока
|
Полнопроходная (без препятствий)
|
Габаритные размеры
|
A (резьба ротора)
|
M16×1,5 LH
|
|
B (подключение подачи)
|
19,96 мм
|
|
C
|
38,5 мм
|
|
D1
|
54,5–61,5 мм
|
|
E
|
27,5–34,5 мм
|
|
F
|
17,5 мм
|
|
G
|
4,8 мм
|
|
H (пилот)
|
19 мм
|
|
I
|
17,993 мм
|
|
J
|
37–44 мм
|
|
X
|
5,5 мм
|
Примечание: Все технические данные приведены согласно официальной документации производителя на дату публикации. Перед заказом рекомендуется уточнить совместимость соединения с конкретной моделью оборудования у менеджера.
Преимущества ротационного соединения 1154-003-163
- Технология AutoSense™: Автоматическая адаптация к типу среды продлевает срок службы уплотнений и снижает риск утечек
- Полнопроходная конструкция: Отсутствие внутренних препятствий предотвращает накопление стружки и загрязнений, обеспечивая стабильный поток
- Компенсация осевого перемещения: Ход до 8 мм позволяет устанавливать соединение непосредственно на зажимное устройство без риска повреждения
- Износостойкие уплотнения: Механические уплотнения из карбида кремния выдерживают высокие давления и агрессивные среды
- Коррозионная стойкость: Анодированный алюминиевый корпус защищает соединение от воздействия СОЖ и производственной среды
- Универсальность применения: Подходит для подачи воздуха, СОЖ и MQL в одном компактном корпусе
