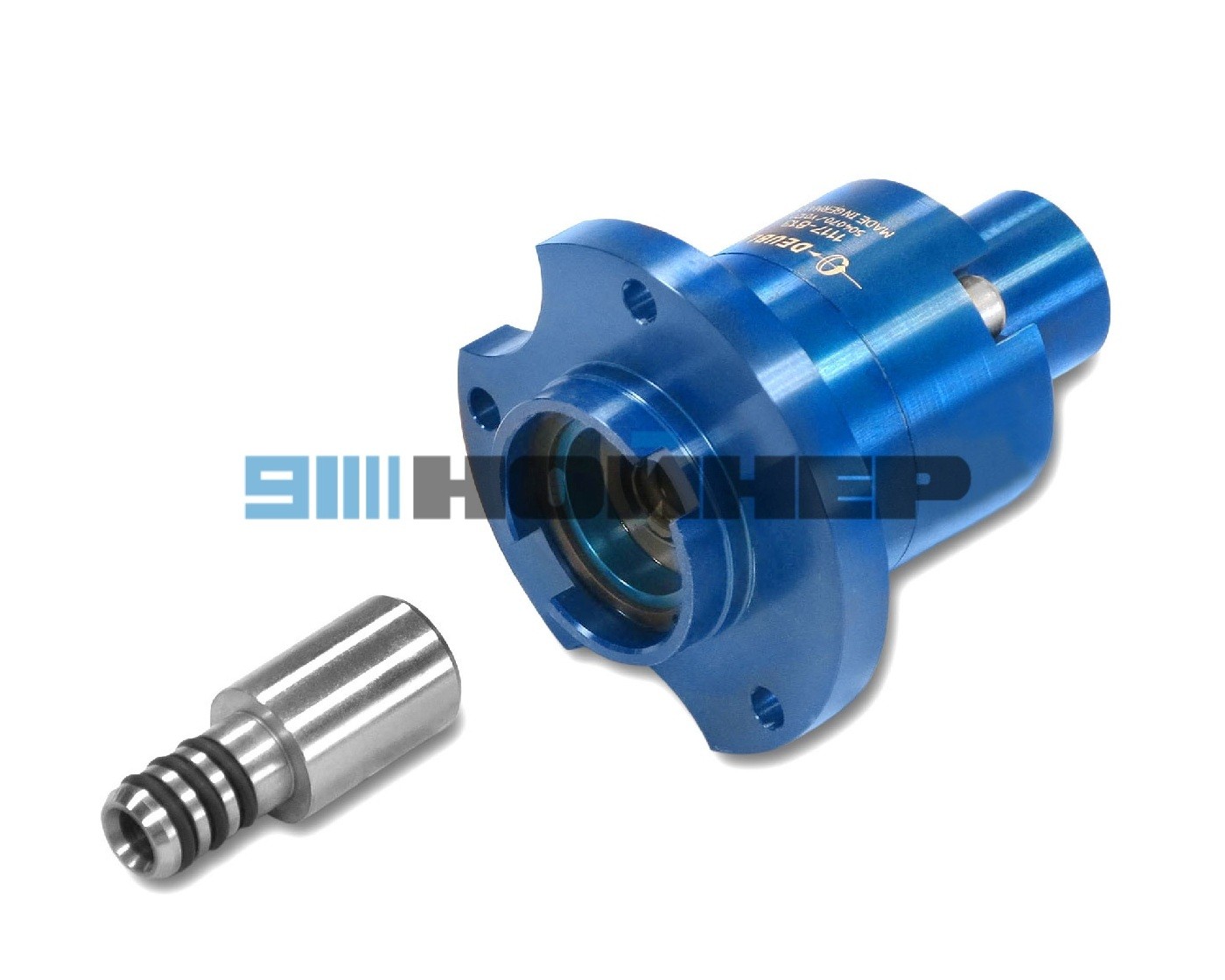

- 1117-813 Ротационное соединение DEUBLIN
-

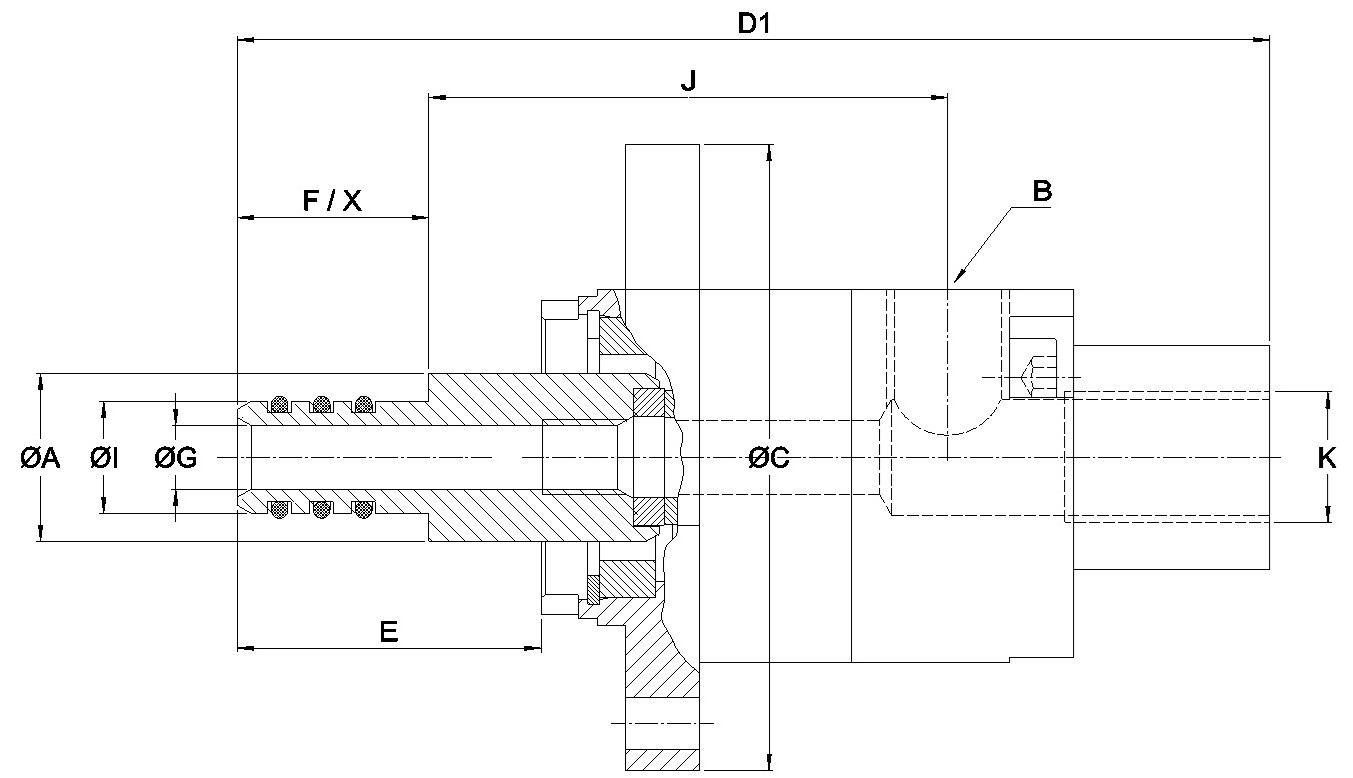

- 1117-813 Ротационное соединение DEUBLIN чертеж
Однопоточное ротационное соединение для подачи СОЖ или “Масляного тумана”, 12 мм pilot, G 1/4″ DEUBLIN
- Единый канал для подачи как охлаждающей жидкости, так и масляного тумана
- Закрытые уплотнения для линий подачи и аналогичных применений
- Полнопроточная конструкция без препятствий для улавливания стружки или загрязнений
- Сбалансированные механические уплотнения из карбида кремния из карбида кремния для длительного срока службы даже в сложных условиях эксплуатации
- Компактные размеры позволяют адаптировать для нестандартных установок
- Анодированный алюминиевый корпус устойчив к коррозии
| АРТИКУЛ | 1117-813 |
Технические характеристики
| Рабочая среда | СОЖ или “Масляный туман” |
| Присоединение ротора | Уплотнительное кольцо O-ring, 11.984 мм pilot |
| Подключение корпуса | G 1/4″-19 |
| Макс. расход охлаждающей жидкости | 81.8 л/мин |
| Макс. давление охлаждающей жидкости | 140 бар |
| Макс. температура охлаждающей жидкости | 121 °C |
| Размеры: | |
|
A
|
18 мм |
| B | G 1/4″-19 |
| C | 67 мм |
| D1 | 110 мм |
| E | 32,5 мм |
| F | 20,5 мм |
| G | 6,8 мм |
| I | 11,984 мм |
| J | 55,5 мм |
| K | M14x1.5 Метрическая резьба |
| P | Безрезьбовой |
| X | 20.5 мм |
Серия 1117
Ротационное соединение Deublin серии 1117 с безподшипниковой конструкцией использует технологию закрытых уплотнений для длительного срока службы в тяжелых условиях эксплуатации. Безподшипниковые соединения обеспечивают диапазон скоростей вращения от 10 000 об/мин до 50 000 об/мин.
