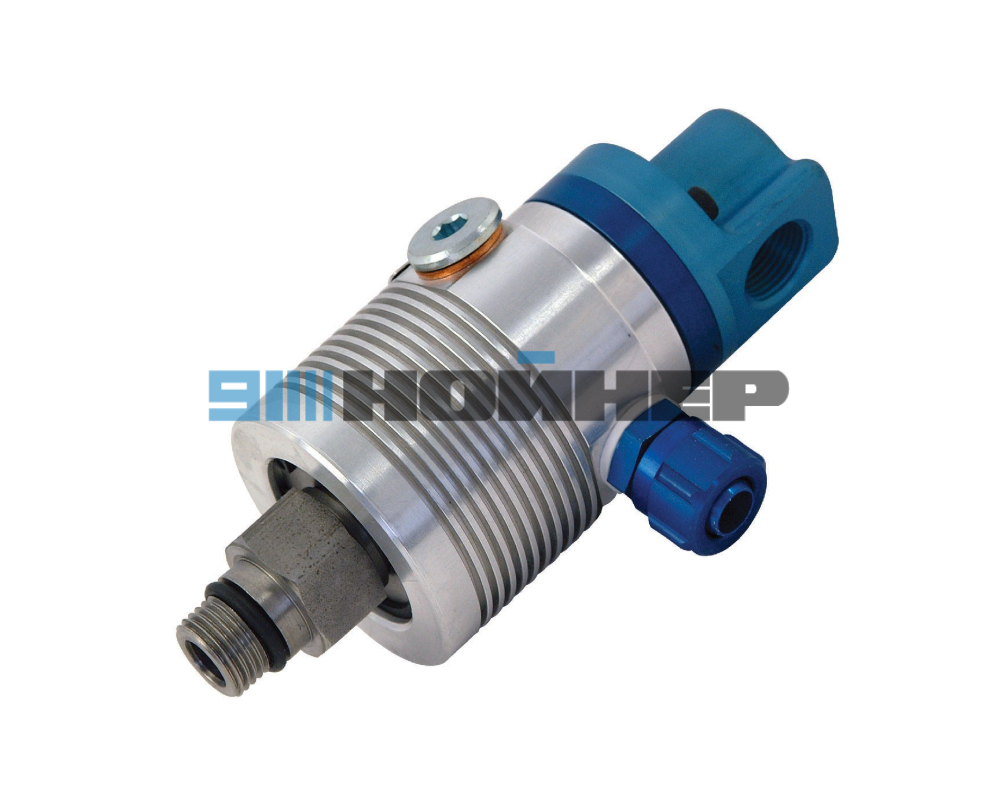

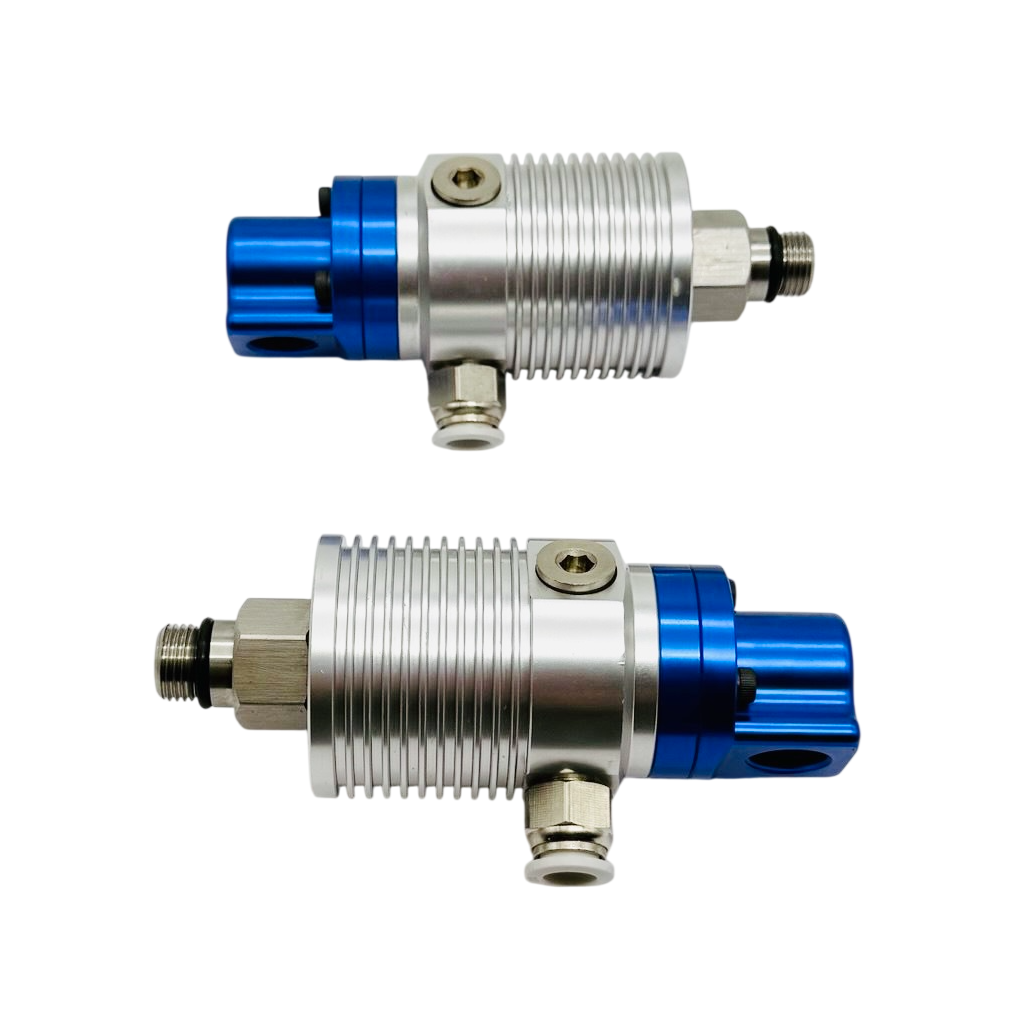

Ротационное соединение DEUBLIN 1109-020-188 Pop-Off
DEUBLIN 1109-020-188 — одноканальное ротационное соединение с технологией Pop-Off для подачи смазочно-охлаждающей жидкости (СОЖ) или системы минимальной смазки MQL через вращающийся шпиндель промышленного станка.
Исполнение имеет ротор с левой резьбой M16×1,5 LH, посадочный диаметр 17,993 мм и радиальное подключение подачи G 3/8. Максимальная частота вращения составляет 20 000 об/мин. Технология Pop-Off допускает вращение без подачи рабочей среды при отсутствии давления.
1109-020-188
M16×1,5 LH
До 20 000 об/мин
СОЖ / MQL
Заказать DEUBLIN 1109-020-188
Укажите количество изделий. Для подбора замены можно приложить фото маркировки установленного соединения или чертеж шпиндельного узла.
Технические характеристики DEUBLIN 1109-020-188
| Параметр | Значение |
|---|---|
| Производитель | DEUBLIN |
| Артикул | 1109-020-188 |
| Серия | 1109 Pop-Off |
| Тип конструкции | Одноканальное ротационное соединение |
| Рабочая среда | СОЖ, MQL |
| Подключение ротора | M16×1,5 LH, левая резьба |
| Посадочный диаметр ротора | 17,993 мм, номинально 18 мм |
| Подвод рабочей среды | G 3/8-19, радиальное подключение |
| Дренажное подключение | G 1/4-19 |
| Максимальная частота вращения | 20 000 об/мин |
| СОЖ — максимальный расход | 81,8 л/мин |
| СОЖ — максимальное давление | 103,4 бар |
| СОЖ — максимальная температура | 71 °C |
| MQL — максимальное давление | 10 бар |
| MQL — максимальный расход | 2 040 л/мин |
| MQL — максимальная температура | 71 °C |
| Материал корпуса | Анодированный алюминий |
| Уплотнения | Механические, из карбида кремния |
Предельные значения давления и скорости вращения не следует рассматривать как разрешение на их одновременное использование в любом режиме. Рабочий режим выбирается по эксплуатационной документации DEUBLIN, включая ограничения по давлению, скорости, среде и охлаждению.
Для чего применяется ротационное соединение
Ротационное соединение обеспечивает передачу рабочей среды из неподвижной магистрали во вращающийся шпиндель. В модели DEUBLIN 1109-020-188 предусмотрен один канал для подачи СОЖ либо MQL.
Такое исполнение применяется в шпиндельных узлах станочного оборудования с внутренней подачей охлаждающей жидкости или минимальной смазки. Совместимость с конкретным станком и шпинделем определяется монтажной геометрией и требованиями изготовителя оборудования.
Технология DEUBLIN Pop-Off
Pop-Off — конструкция ротационного соединения, в которой уплотнительные поверхности размыкаются при отсутствии давления рабочей среды. Это позволяет шпинделю вращаться без подачи СОЖ или MQL.
DEUBLIN допускает неограниченное вращение всухую именно при отсутствии давления рабочей среды. Работа с поданным давлением должна соответствовать ограничениям производителя.
При подаче рабочей среды уплотнительные поверхности переходят в рабочее положение. Такое решение предназначено для процессов, в которых подача СОЖ чередуется с вращением шпинделя без охлаждения через инструмент.
Особенности конструкции 1109-020-188
Размыкание уплотнений при отсутствии давления рабочей среды позволяет вращать соединение всухую.
Проходная конструкция без внутренних препятствий, способных задерживать стружку и загрязнения.
Два радиально-упорных шарикоподшипника, лабиринтная защита и вентиляционные отверстия.
Сбалансированные механические уплотнения из карбида кремния и алюминиевый корпус с анодированием.
Монтажные размеры и подключение
Соединение 1109-020-188 имеет ротор с левой резьбой M16×1,5 LH, посадочный размер около 18 мм и радиальный подвод среды G 3/8. Для точного монтажа необходимо учитывать заводской чертеж и допуски сопрягаемых деталей.
| Обозначение на чертеже | Размер |
|---|---|
| A — резьба ротора | M16×1,5 LH |
| B — подвод среды | G 3/8-19 |
| C — диаметр корпуса | 53,5 мм |
| D1 — общая длина | 135 мм |
| E — длина ротора | 30 мм |
| F | 15,9 мм |
| G | 8,5 мм |
| H | 24 мм |
| I — посадочный диаметр | 17,993 мм |
| J | 104,1 мм |
| P — дренаж | G 1/4-19 |
| X | 4,7 мм |

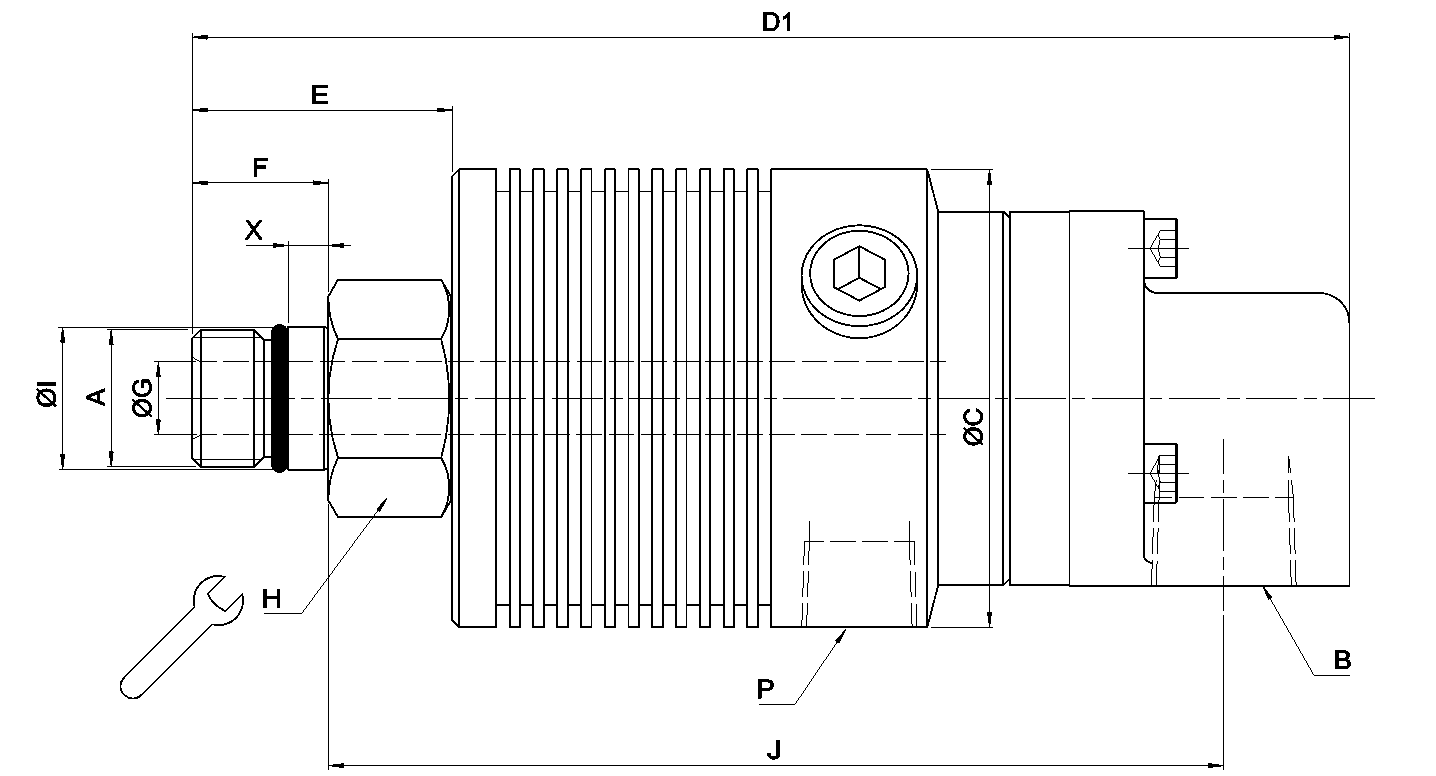

Габаритный чертеж DEUBLIN 1109-020-188
Перед монтажом проверьте посадочные размеры, расположение дренажных подключений и требования к сопрягаемым поверхностям по заводскому чертежу.
Скачать монтажный чертеж DEUBLIN 1109-020-188 (PDF).
Как проверить совместимость со шпинделем
Для замены ротационного соединения необходимо сверить номер установленного изделия, левую резьбу ротора, посадочный диаметр и допуски, расположение подвода и дренажа, рабочую среду, давление и частоту вращения.
Варианты серии DEUBLIN 1109 могут иметь похожий внешний вид, но отличаться осевым или радиальным подводом, резьбой и монтажными размерами. Подбор только по фотографии не рекомендуется.
Артикул 1109-020-188, количество, модель шпинделя или станка. Для подбора замены можно приложить фотографию маркировки, чертеж узла и рабочие параметры системы подачи СОЖ.
Официальные документы DEUBLIN
DEUBLIN 1109-020-188 — характеристики и документация производителя.
DEUBLIN 1109-020-188 — Interface Control Drawing (PDF).
Другие ротационные соединения: компоненты DEUBLIN в каталоге НОЙНЕР.
Оплата и доставка
НОЙНЕР осуществляет продажи только юридическим лицам и индивидуальным предпринимателям. Оформление по договору и счету, безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Сроки и стоимость определяются условиями конкретного заказа.
Подробнее: условия сотрудничества, оплаты и доставки НОЙНЕР.
Преимущества заказа в НОЙНЕР
Принимаем запросы по заводскому номеру 1109-020-188.
Уточняем резьбу, посадку и параметры подачи рабочей среды.
Подготавливаем предложение на необходимое количество.
Используем данные установленного узла и монтажные размеры.
Можно направить перечень ротационных соединений и других запчастей.
Договор, счет и закрывающие документы по условиям сделки.
Заказать ротационное соединение DEUBLIN 1109-020-188
Укажите артикул и количество для получения счета или коммерческого предложения.
Частые вопросы о DEUBLIN 1109-020-188
Для каких сред подходит соединение 1109-020-188?
Для подачи СОЖ или минимального количества смазки MQL через вращающийся шпиндель. Конструкция имеет один канал подачи рабочей среды.
Можно ли вращать соединение без подачи СОЖ?
Да. Технология Pop-Off допускает вращение всухую без ограничения времени при отсутствии давления рабочей среды. При наличии давления необходимо соблюдать установленные DEUBLIN рабочие режимы.
Какая резьба у ротора 1109-020-188?
Левая резьба M16×1,5 LH. Посадочный диаметр составляет 17,993 мм, а радиальное подключение подачи среды — G 3/8.
Как проверить совместимость со шпинделем?
Необходимо сверить артикул, резьбу, посадочный диаметр, монтажные размеры, тип рабочей среды, рабочее давление и частоту вращения по документации станка и чертежу DEUBLIN.
