Энкодер LEINE LINDE XHI 841, артикул 1096699-01

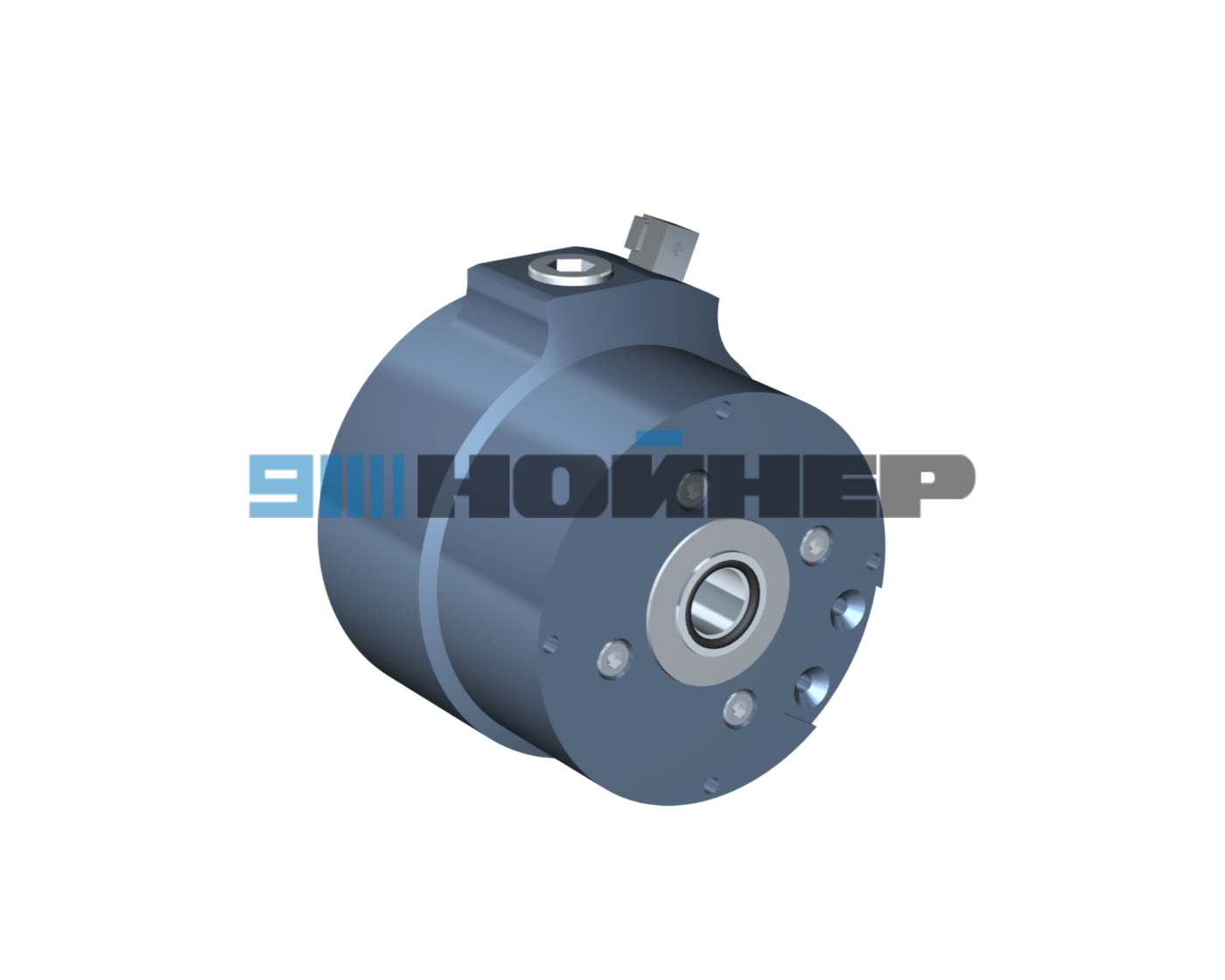

Энкодер LEINE LINDE 1096699-01 XHI 841 — промышленный инкрементальный датчик вращения с глухим полым валом диаметром 16 мм. Предназначен для измерения вращательного движения и передачи сигналов обратной связи в системы управления промышленным оборудованием.
Исполнение 1096699-01 имеет разрешение 1024 имп/об, выходной интерфейс High Current HTL (HCHTL), питание 9-30 В постоянного тока и шесть сигнальных каналов. Модель относится к взрывозащищенной серии XHI 841 и оснащена системой диагностики ADS Classic.
1096699-01
1024 имп/об
Ø16 мм
HCHTL
Заказать энкодер LEINE LINDE 1096699-01
Пришлите количество и реквизиты организации. Если требуется замена установленного энкодера, приложите фотографию его маркировки или техническую спецификацию.
Технические характеристики LEINE LINDE 1096699-01
Ниже приведены параметры конкретного исполнения XHI 841 с артикулом 1096699-01 по техническому паспорту Leine Linde от 13 февраля 2024 года.
| Параметр | Значение |
|---|---|
| Производитель | LEINE LINDE |
| Артикул | 1096699-01 |
| Код исполнения | 841910006 |
| Модель | XHI 841 |
| Тип | Инкрементальный энкодер |
| Вал | Глухой полый, Ø16 мм |
| Фланец | 841 |
| Разрешение | 1024 имп/об (PPR) |
| Напряжение питания | 9-30 В DC |
| Выход | High Current HTL (HCHTL) |
| Количество каналов | 6: S00, /S00, S90, /S90, Sref, /Sref |
| Кабельное подключение | 1 ввод M20 для сертифицированного взрывозащищенного кабельного ввода Ex d |
| Направление подключения | Радиальное |
| Система диагностики | ADS Classic |
| Степень защиты | IP65 |
| Рабочая температура | от -40 до +60 °C |
| Максимальная частота вращения | 4200 об/мин |
| Вибрационная стойкость | 10 g, 50-2000 Гц |
| Ударная стойкость | 100 g, 11 мс |
| Нагрузка на вал, осевая / радиальная | 100 / 150 Н |
| Материал вала | Нержавеющая сталь |
| Материал корпуса | Анодированный алюминий |
| Масса | 1700 г |
| Максимальная частота выходных сигналов | 100 кГц |
| Максимальная длина кабеля | 350 м при 100 кГц |
Взрывозащита ATEX и IECEx
Инкрементальный энкодер LEINE LINDE XHI 841 1096699-01 относится к взрывозащищенным исполнениям серии 841. В техническом паспорте указан следующий вид защиты:
ATEX: II 2G Ex db IIC T5; II 2D Ex tb IIIC T100 °C.
IECEx: Ex db IIC T5; Ex tb IIIC T100 °C.
Эксплуатация во взрывоопасных зонах требует соблюдения инструкции по монтажу, применения соответствующих сертифицированных кабельных вводов и проверки документации на поставляемое изделие.
Применение энкодера XHI 841
Инкрементальный энкодер измеряет вращение вала и формирует последовательность электрических импульсов. Система управления использует эти сигналы для определения скорости, направления и относительного углового перемещения.
Модель XHI 841 разработана для промышленного оборудования, работающего в тяжелых условиях эксплуатации, включая узлы с вибрационными и ударными нагрузками. Взрывозащищенное исполнение применяется там, где требуется соответствующая защита электрооборудования.
Система диагностики ADS Classic
В исполнении 1096699-01 предусмотрена система ADS Classic (Advanced Diagnostic System). Она позволяет получать диагностическую информацию о состоянии энкодера и выявлять признаки потенциальных неисправностей.
Для обмена диагностическими данными предусмотрено подключение к ПК через RS-232 на расстоянии до 10 м согласно техническому паспорту. Использование диагностики должно соответствовать инструкции производителя и требованиям оборудования.
Как проверить совместимость перед заменой
Сверьте 1096699-01 и полный код XHI 841910006 с маркировкой установленного энкодера.
Проверьте глухой полый вал диаметром 16 мм, тип фланца и монтажные размеры.
Сравните разрешение 1024 имп/об, питание 9-30 В DC, интерфейс HCHTL и каналы сигналов.
Учитывайте температуру, вибрации, скорость вращения и требования взрывозащиты конкретной установки.
Другие энкодеры LEINE LINDE
В каталоге НОЙНЕР представлены другие исполнения энкодеров LEINE LINDE. Разные артикулы могут иметь отличающиеся параметры и не являются автоматическими заменами 1096699-01.
Другое исполнение серии XHI 841. Параметры и применимость необходимо сверить по отдельному артикулу.
Инкрементальный энкодер другой серии. Подбор выполняется по валу, креплению и электрическим параметрам.
Смотреть другие позиции: компоненты LEINE LINDE в каталоге НОЙНЕР.
Как заказать энкодер LEINE LINDE 1096699-01
Для подготовки коммерческого предложения укажите артикул и количество. Для проверки применимости направьте технические данные старого энкодера либо фотографию его маркировки.
Для подготовки счета или КП направьте:
- Артикул LEINE LINDE 1096699-01.
- Необходимое количество.
- Модель оборудования или привода.
- Фотографию маркировки старого энкодера, если необходима проверка.
- Требования к монтажу и подключению.
- Город доставки и реквизиты организации.
Документация LEINE LINDE
Паспорт артикула 1096699-01 содержит механические и электрические параметры, маркировки ATEX и IECEx, сведения о диагностике ADS Classic, монтажный чертеж и назначение клемм.
Технический паспорт LEINE LINDE 1096699-01, PDF
Официальная страница производителя — XHI 841
Инструкции по монтажу и сертификаты — раздел Downloads LEINE LINDE
Преимущества заказа компонентов в НОЙНЕР
Проверяем обозначения производителя и характеристики требуемого исполнения.
Принимаем фотографии маркировки, шильдиков и установленных компонентов.
Сравниваем тип вала, крепление, разрешение, питание и выходные сигналы.
Принимаем заявки на несколько компонентов промышленного оборудования.
Проверяем возможность поставки редких изделий по артикулу и техническим данным.
Подготавливаем счета, коммерческие предложения и документы по согласованным заказам.
Оплата и доставка
Работа по договору и счету. Безналичная оплата и документы для бухгалтерии.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при оформлении заказа.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать энкодер LEINE LINDE 1096699-01
Укажите количество и при необходимости приложите фото маркировки старого энкодера.
Частые вопросы об энкодере LEINE LINDE XHI 841
Какое разрешение у LEINE LINDE 1096699-01?
1024 импульса на оборот. Выходной интерфейс — High Current HTL (HCHTL), напряжение питания 9-30 В постоянного тока.
Какой вал используется в энкодере 1096699-01?
Глухой полый вал диаметром 16 мм с монтажным исполнением фланца 841.
Предусмотрена ли взрывозащита ATEX и IECEx?
Да, технический паспорт исполнения 1096699-01 содержит маркировки ATEX и IECEx. Возможность применения в конкретной взрывоопасной зоне определяется требованиями объекта, монтажной документацией и документами на поставляемое изделие.
Как запросить цену и счет на XHI 841?
Укажите артикул 1096699-01 и необходимое количество через форму «Запросить счет / КП». Для подбора замены можно приложить фото маркировки установленного энкодера.
