- 101058315 Выключатель концевой M. 441-11Y-14 SCHMERSAL

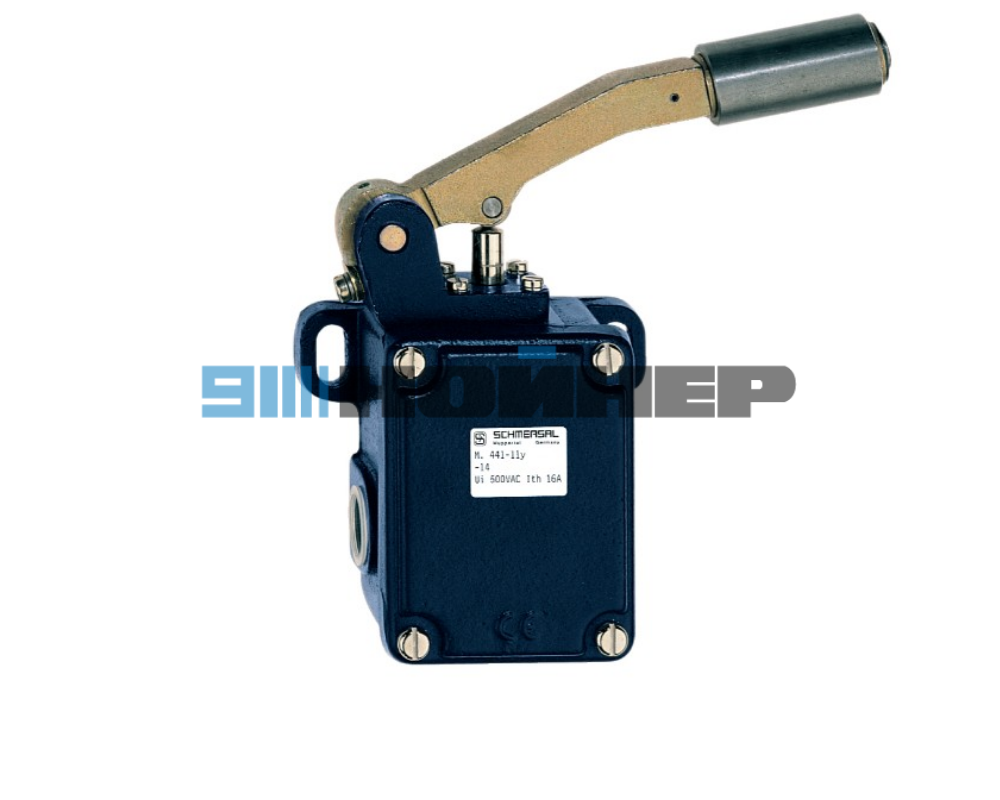

Выключатель концевой натяжения провода M. 441-11Y-14 SCHMERSAL
- 2 кабельных ввода
- Металлический корпус
- 2 контакта
- 106 мм x 181 мм x 63 мм
- Подходит для тяжелых условий эксплуатации датчиком MS500
| АРТИКУЛ | 101058315 |
Технические характеристики
| Общие данные | |
| Стандарты | EN IEC 60947-5-1 |
| Принцип работы | механический |
| Материал корпуса | Серый чугун, оцинкованный |
| Материал покрытия корпуса | покрашенный |
| Вес брутто | 2,040 г |
| Характеристики | |
| Количество нормально замкнутых (NC) | 1 |
| Количество нормально разомкнутых (NO) | 1 |
| Классификация безопасности — Безопасные выходы | |
| B10D Нормально-замкнутый контакт (NC) | 2,000,000 операций |
| Механические данные | |
| Механический ресурс, минимум | 10,000,000 операций |
| Открытие контакта | 2 x 2.5 мм |
| Механические данные — Техника подключения | |
| Подключение | Клеммные зажимы M20 x 1.5 |
| Сечение кабеля, минимум | 1.5 мм² |
| Сечение кабеля, максимум | 2.5 мм² |
| Примечание | Все указания включают в себя оболочки проводников. |
| Сечение провода | 13 AWG |

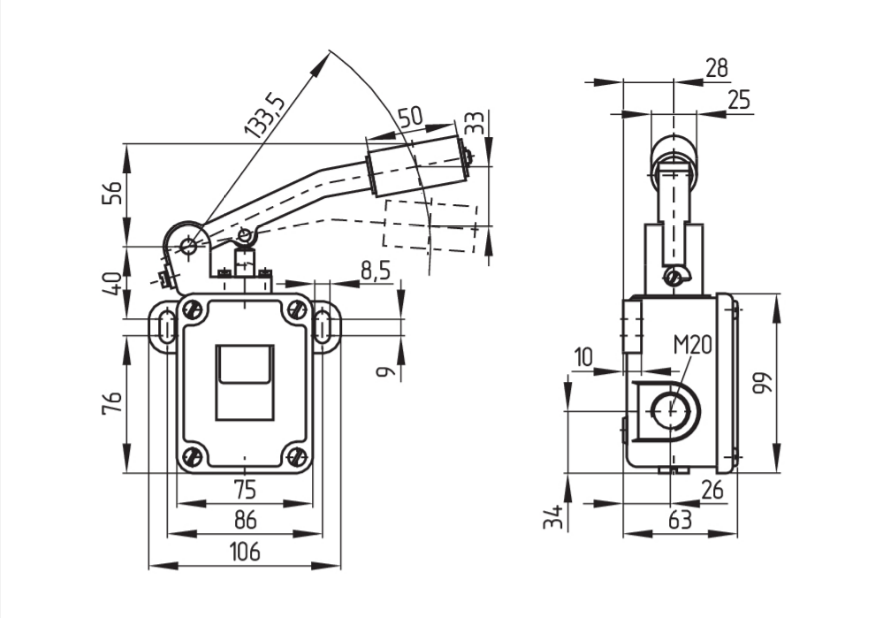

| Механические данные — Размеры | |
| Длина датчика | 63 мм |
| Ширина датчика | 106 мм |
| Высота датчика | 181 мм |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| Температура окружающей среды | -30 … +90 °C |
| Условия окружающей среды — Значения изоляции | |
| Номинальное изоляционное напряжение Ui | 250 VAC |
| Номинальное импульсное напряжение Uimp | 4 kV |
| Электрические данные | |
| Термический испытательный ток | 16 A |
| Категория использования AC-15 | 230 VAC |
| Категория использования AC-15 | 4 A |
| Элемент переключения | NO контакт, NC контакт |
| Принцип переключения | С нажатием |
| Максимальная длительность дребезга | 5 мс |
| Максимальная частота переключений | 3,000 /ч |
| Максимальное время переключения | 35 мс |
| Материал контактов, электрический | Серебро |
