1005-020-038 Ротационное соединение DEUBLIN
1005-020-038 Ротационное соединение DEUBLIN 1/8″-27 NPT для воздуха, гидравлического масла и вакуума

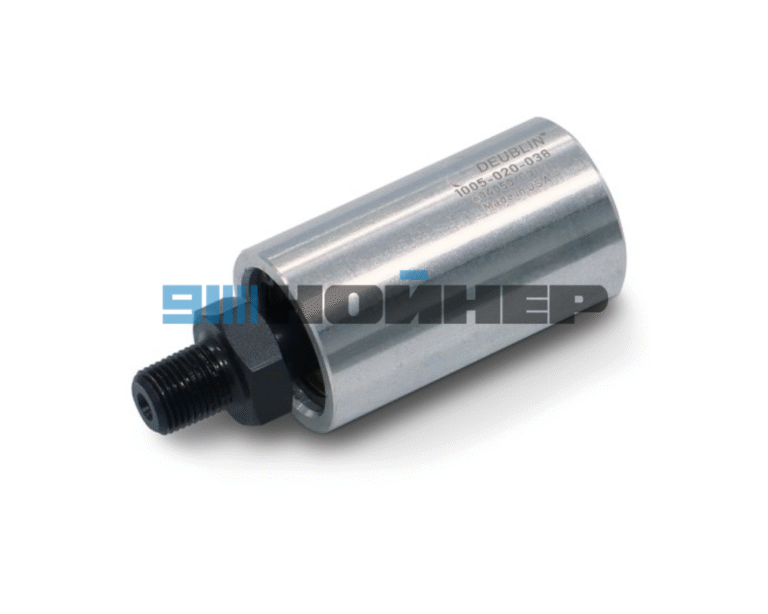

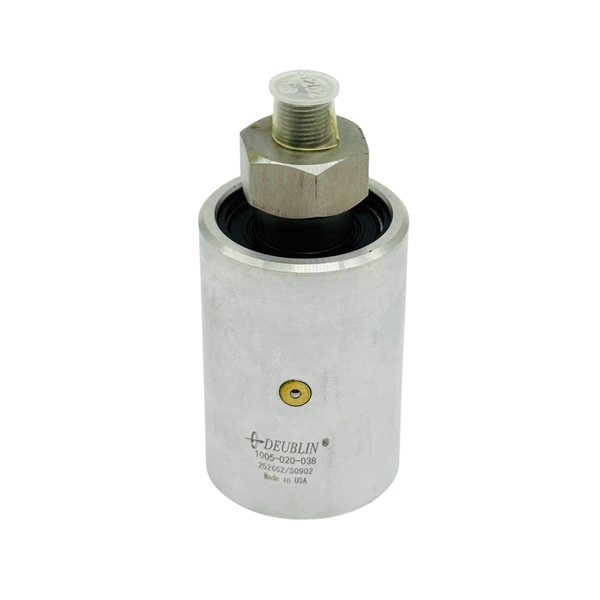

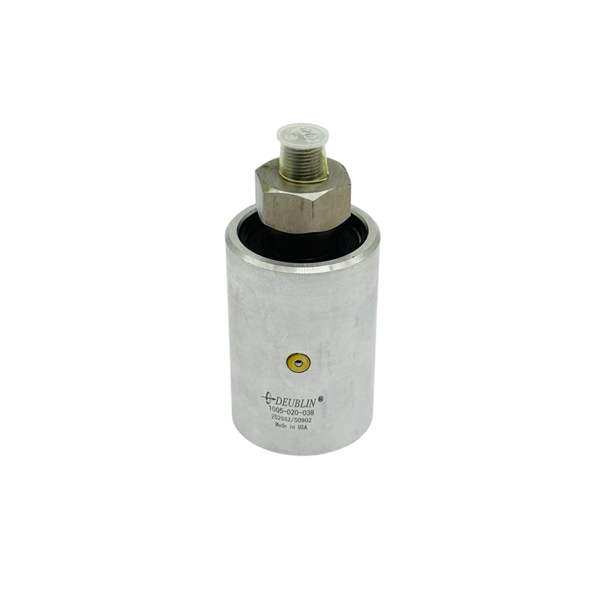

DEUBLIN 1005-020-038 — однопоточное ротационное соединение для передачи воздуха, гидравлического масла или вакуума между неподвижной и вращающейся частями оборудования.
Соединение имеет резьбовое подключение ротора 1/8″-27 NPT RH и радиальное подключение подачи 1/8″-27 NPT. Максимальная скорость вращения — 1500 об/мин.
- однопоточная конструкция;
- свободностоящее ротационное соединение;
- радиальное присоединение к корпусу;
- сбалансированные механические уплотнения;
- комбинации уплотнений: графит / закаленная инструментальная сталь или графит / карбид кремния;
- промасленное фетровое уплотнение для работы с воздухом;
- отверстие для повторной смазки — 3–5 капель в месяц;
- конструкция с низким крутящим моментом;
- оптимизированная по массе конструкция;
- алюминиевый корпус; ротор из нержавеющей или углеродистой стали в зависимости от исполнения;
- шарикоподшипники со смазкой на весь срок службы.
| АРТИКУЛ | 1005-020-038 | DEUBLIN |
Технические характеристики
| Рабочая среда | Вакуум, гидравлическое масло, воздух |
| Подключение ротора | 1/8″-27 NPT RH |
| Подключение корпуса | 1/8″-27 NPT |
| Макс. скорость | 1500 об/мин |
| Макс. расход воздуха | 283 л/мин |
| Макс. давление воздуха | 10 бар |
| Макс. температура воздуха | 121 °C |
| Макс. расход гидромасла | 6,7 л/мин |
| Макс. давление гидромасла | 69 бар |
| Макс. температура гидромасла | 121 °C |
| Макс. вакуумное давление | -0,95 бар |
| Макс. температура вакуума | 121 °C |
| Размеры: | |
| C | 28,372 мм |
| D1 | 71,4 мм |
| E | 22 мм |
| F | 12,7 мм |
| G | 3,2 мм |
| H | 16 мм |
| J | 59 мм |
| P | без резьбы |
Назначение DEUBLIN 1005-020-038
1005-020-038 предназначено для передачи одной рабочей среды через вращающийся узел. DEUBLIN допускает использование соединения с воздухом, гидравлическим маслом и вакуумом.
Ротационные соединения такого типа применяются в промышленном оборудовании, где необходимо обеспечить герметичную передачу рабочей среды между неподвижной подводящей линией и вращающимся элементом.
Работа с воздухом
При использовании воздуха максимальный расход составляет 283 л/мин, максимальное давление — 10 бар, температура — до 121 °C.
Для работы с воздухом конструкция 1005-020-038 предусматривает промасленное фетровое уплотнение в полости механического уплотнения и возможность повторной смазки.
Работа с гидравлическим маслом
Для гидравлического масла DEUBLIN указывает максимальный расход 6,7 л/мин, давление до 69 бар и температуру до 121 °C.
При выборе соединения необходимо учитывать фактические рабочие давление, температуру, скорость вращения и характеристики используемой среды.
Работа с вакуумом
Ротационное соединение DEUBLIN 1005-020-038 также рассчитано на работу с вакуумом. Максимальное значение вакуума, указанное производителем, составляет -0,95 бар, максимальная температура — 121 °C.
Подключение 1/8″-27 NPT
Ротор имеет правую резьбу 1/8″-27 NPT RH. Подвод рабочей среды выполнен радиально через соединение 1/8″-27 NPT.
При замене установленного ротационного соединения необходимо сверять не только размер резьбы, но также направление резьбы ротора, монтажные размеры, допустимую скорость вращения, давление и рабочую среду.

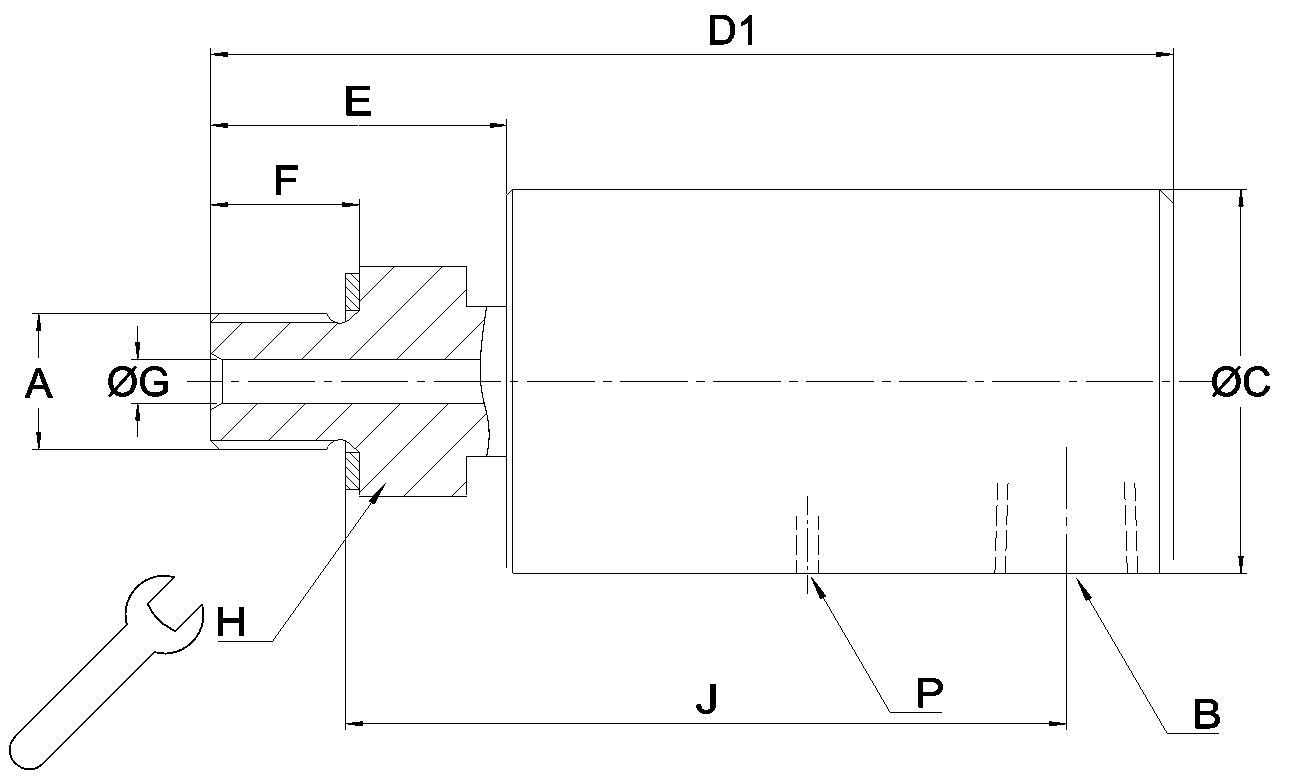

Чертеж DEUBLIN 1005-020-038
Как проверить совместимость 1005-020-038
Артикул 1005-020-038 точно идентифицирует исполнение DEUBLIN. Для замены установленного соединения рекомендуется дополнительно сверить конструктивные и рабочие параметры.
Перед заказом желательно проверить:
- артикул установленного ротационного соединения;
- резьбу ротора 1/8″-27 NPT RH;
- подключение подачи 1/8″-27 NPT;
- монтажные размеры;
- рабочую среду;
- рабочее давление и температуру;
- частоту вращения узла.
Не следует подбирать ротационное соединение только по внешнему сходству. Изделия DEUBLIN с похожим корпусом могут иметь другие резьбы, материалы уплотнений, рабочие среды и допустимые параметры эксплуатации.
Официальная документация DEUBLIN
Технические характеристики и ограничения эксплуатации рекомендуется проверять по актуальной документации производителя:
- DEUBLIN 1005-020-038 — официальная страница изделия;
- DEUBLIN 1005-020-038 — официальный монтажный чертеж PDF.
Другие ротационные соединения и комплектующие производителя представлены в разделе компоненты DEUBLIN.
Заказать DEUBLIN 1005-020-038
Для получения счета или коммерческого предложения укажите артикул 1005-020-038 и необходимое количество. Если требуется проверить замену установленного соединения, приложите фотографию маркировки и данные оборудования.
