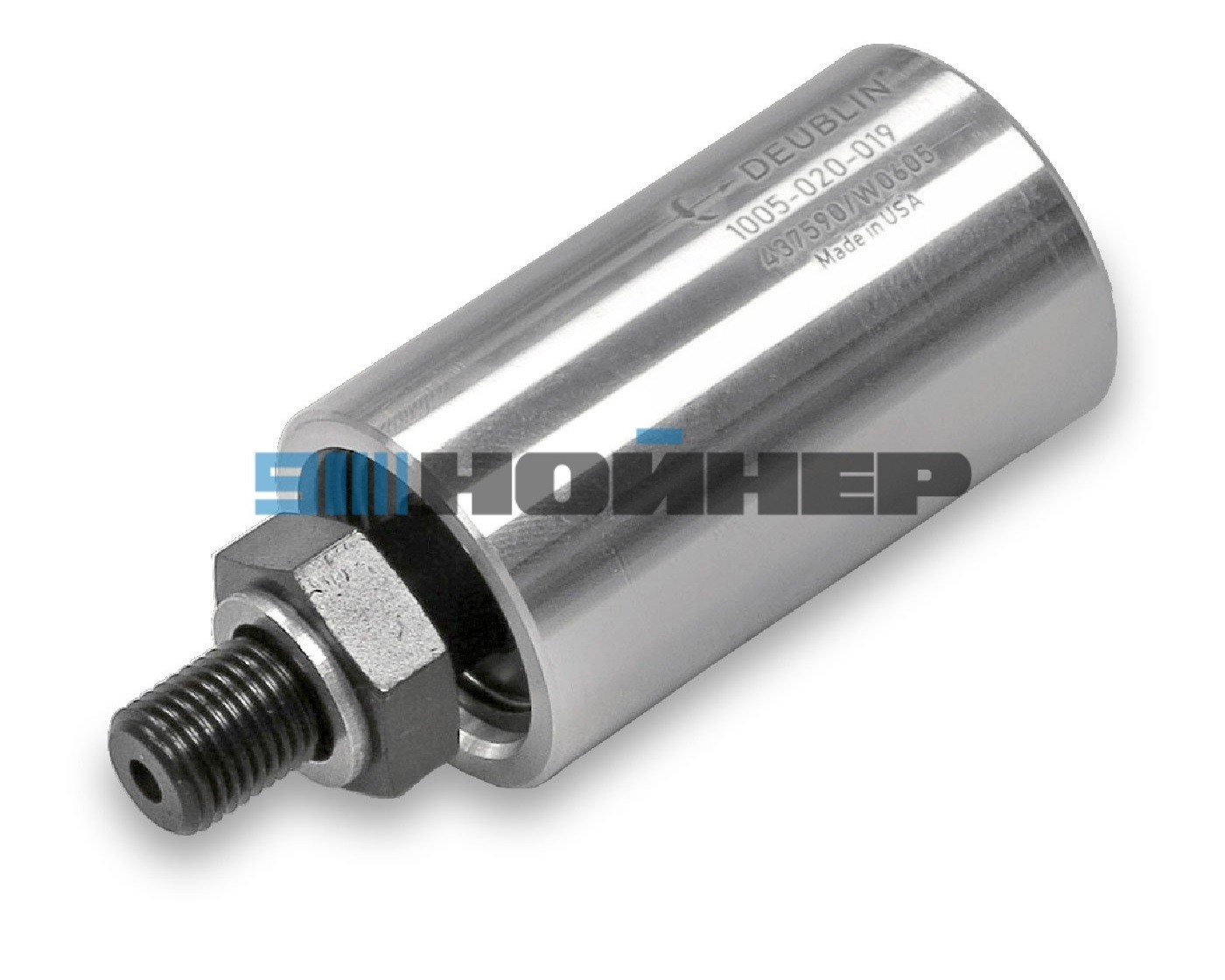

- 1005-020-019 Ротационное соединение DEUBLIN
-
- 1005-020-019 Ротационное соединение DEUBLIN чертеж
Однопоточное ротационное соединение для подачи воздуха или гидравлического масла, 3/8″ UNF RH, 1/8″ NPT DEUBLIN
- Самоопорный вращающийся узел
- Радиальное подключение корпуса
- Сбалансированные механические уплотнения
- Комбинации уплотнений: Графит / Закаленная инструментальная сталь или Графит / Карбид кремния
- Промасленное фетровое уплотнение (для подачи воздуха)
- Масленка для повторной смазки (3-5 капель/месяц)
- Конструкция с низким крутящим моментом
- Оптимизированный по весу дизайн
- Материалы: Корпус: алюминий, Ротор: нержавеющая или углеродистая сталь (в зависимости от модели)
- Шарикоподшипники со смазкой на весь срок службы
| АРТИКУЛ | 1005-020-019 |
Технические характеристики
| Рабочая среда | Вакуум, Гидравлическое масло, Воздух |
| Присоединение ротора | 3/8″-24 UNF RH |
| Подключение корпуса | 1/8″-27 NPT |
| Воздух: Макс. поток | 283 л/мин |
| Воздух: Макс. давление | 10 бар |
| Воздух: Температура | 121 °C |
| Гидравлическое масло: Макс. поток | 6.7 л/мин |
| Гидравлическое масло: Макс. давление | 69 бар |
| Гидравлическое масло: Температура | 121 °C |
| Вакуум: Макс. давление | -0.95 бар |
| Вакуум: Температура | 121 °C |

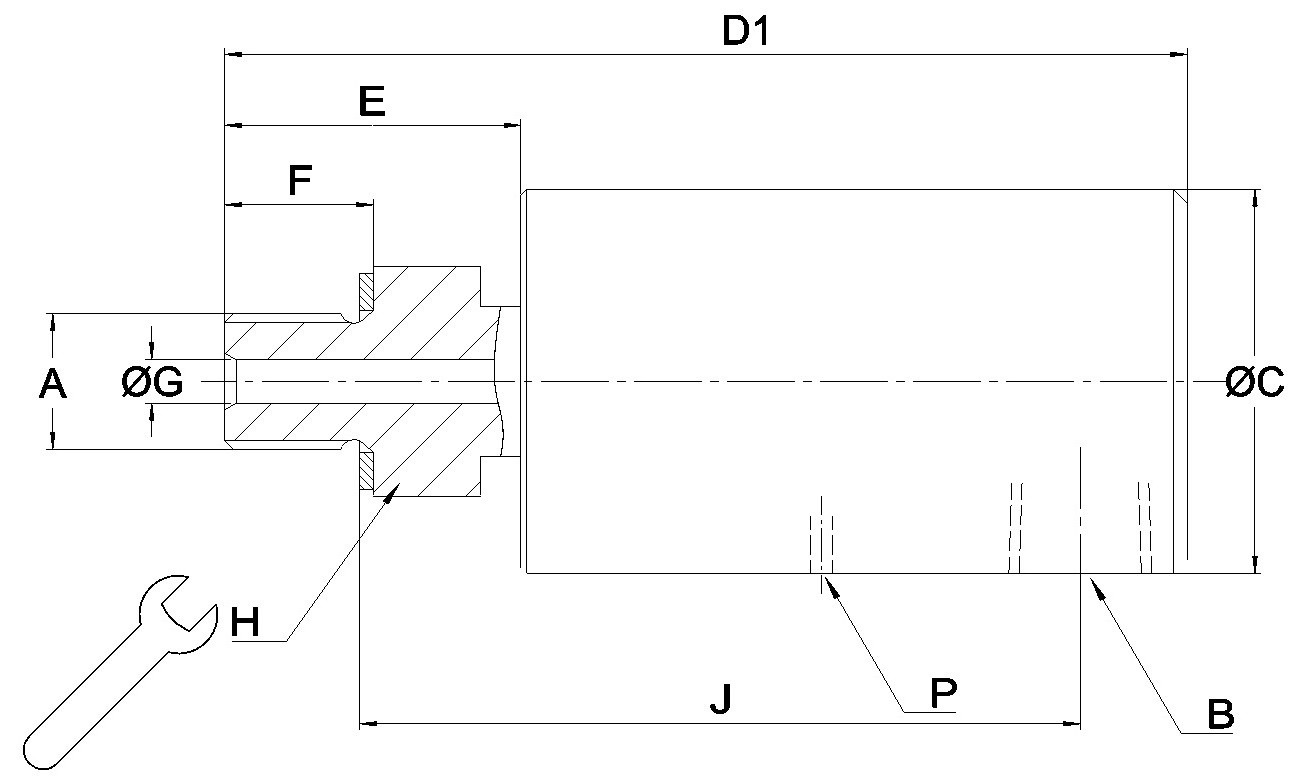

| Размеры: | |
| A | 3/8″-24 UNF RH |
| B | 1/8″-27 NPT |
| C | 28.372 мм |
| D1 | 71 мм |
| E | 22.2 мм |
| F | 11.1 мм |
| G | 3.2 мм |
| H | 17 мм |
| J | 52 мм |
| P | Без резьбы |
Компания Deublin производит надежные вращающиеся соединения (Rotary Unions) для высокопроизводительных применений, требующих работы при высоких давлениях и скоростях.
