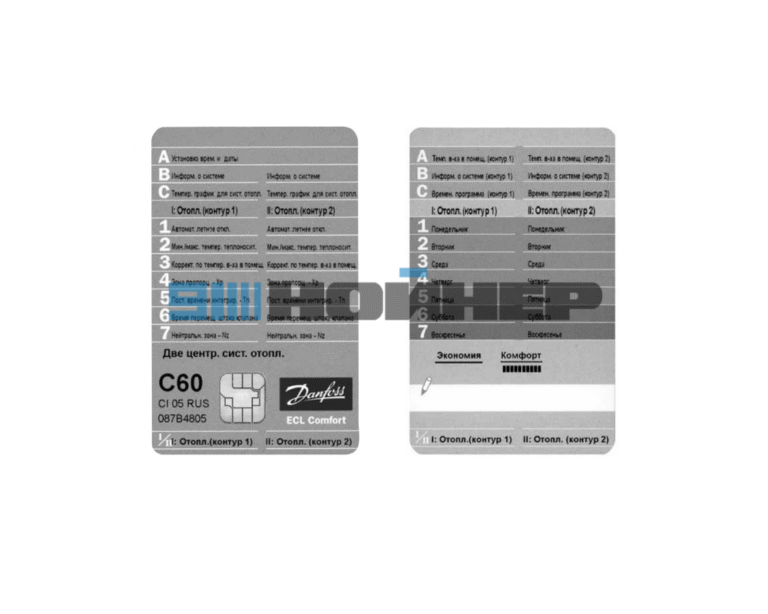

Управляющая карта C60 для ECL Comfort 300 DANFOSS

Управляющие карты C60, C62, L62 предназначены для обеспечения работы электронных регуляторов ECL Comfort 300, 301 в двух технологических системах водяного отопления, проиллюстрированных на нижеприведенных рисунках. Регулятор с картой С60, C62 или L62 поддерживает температуру теплоносителя, поступающего в две независимые системы отопления в зависимости от температуры наружного воздуха и в соответствии с установленным для каждой системы своим температурным графиком.
Регулятор, настроенный на работу с картой, кроме функций регулирования, позволяет:

• осуществлять регулирование с коррекцией по температуре воздуха в помещении (при установке комнатного датчика);
• обеспечивать недоп3стимость превышения заданного температурным графиком значения температуры теплоносителя, возвращаемого в теплосеть;
• программировать снижение температуры воздуха в помещении по часам суток и дням недели;
• производить форсированный натоп помещений после периода снижения температуры внутреннего воздуха;
• автоматически отключать системы отопления на летний период при переходе температуры наружного воздуха определенной границы;
• периодически включать электроприводы насосов и регулирующих клапанов во время летнего отключения систем отопления;
• защищать системы отопления от замораживания.

С помощью карты возможна настройка ряда параметров регулирования.
В качестве температурных датчиков в схемах регулирования используются термометры сопротивления типа Pt 1000. Регуляторы могут объединяться через шину BUS в единую систему с одним датчиком наружного воздуха. Причем контроллер, к которому подключен датчик, является ведущим. С помощью шины BUS также возможно подключение к регулятору комнатной панели контроля и настройки температуры внутреннего воздуха типа ЕСА 60 или выносного блока дистанционного управления типа ЕСА 61.
