0821003051 Клапан обратный серия NR02 AVENTICS
-
- 0821003051 Клапан обратный серия NR02 AVENTICS

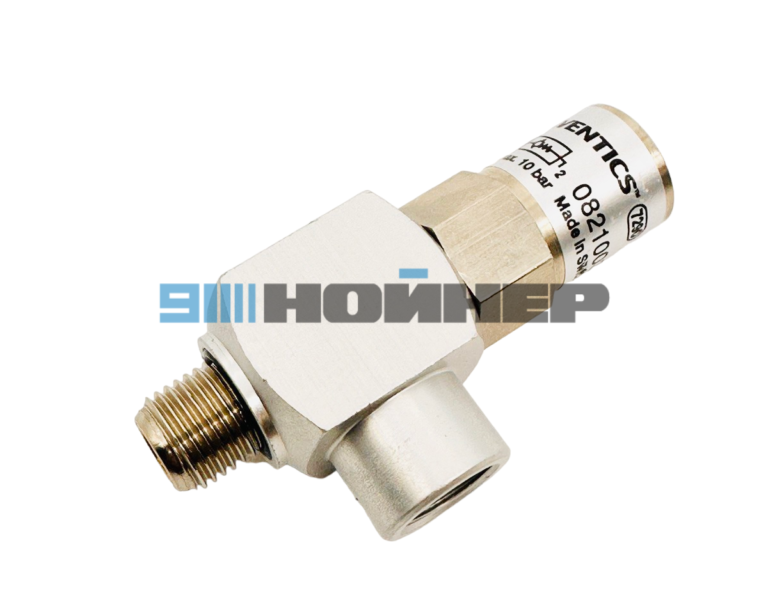

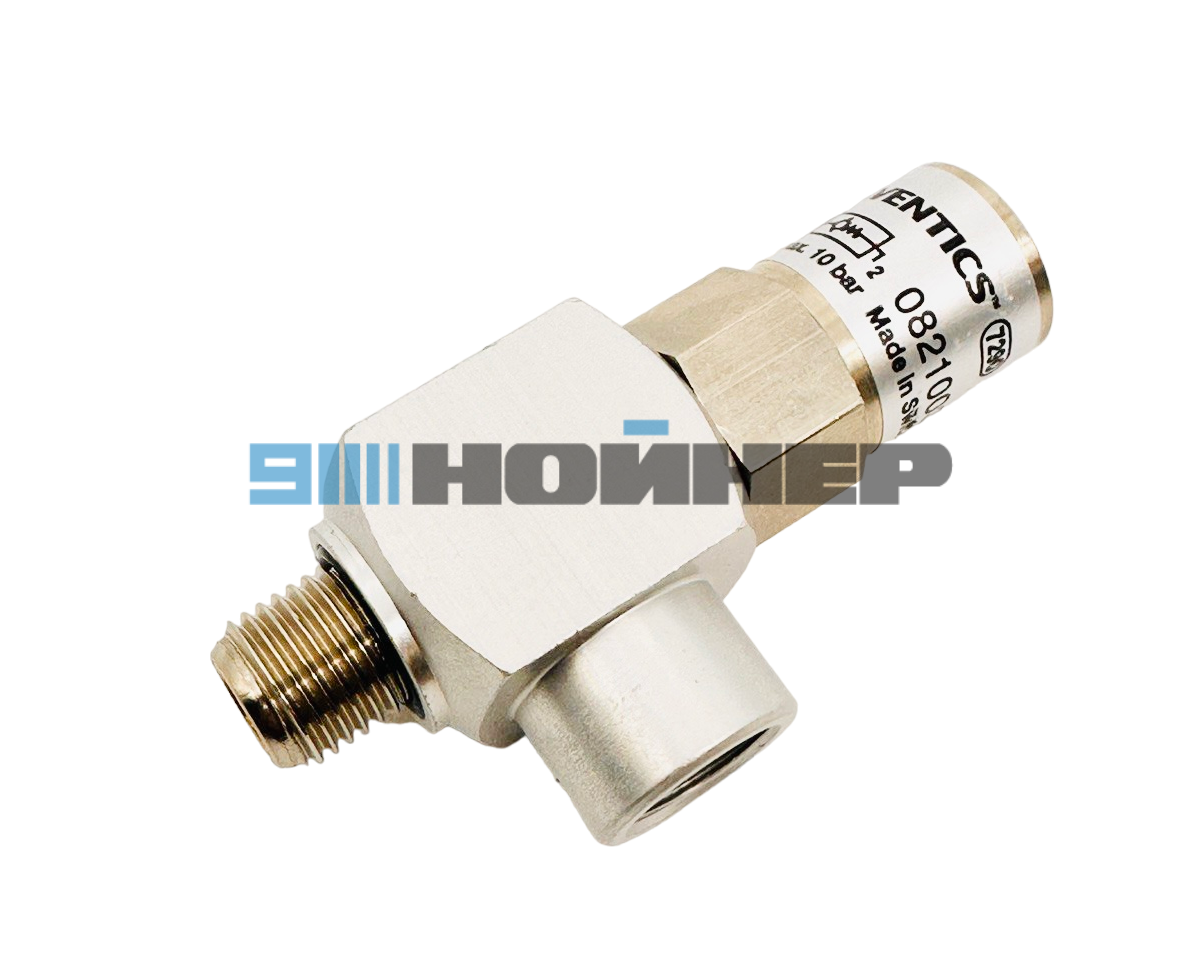

Обратный клапан AVENTICS NR02 0821003051 с пневматическим управлением
Клапан обратный AVENTICS 0821003051 — пневматически управляемый обратный клапан серии NR02 для промышленных систем сжатого воздуха. Используется для управления прохождением воздуха через пневматический контур с возможностью разблокировки обратного направления посредством пилотного сигнала.
Клапан имеет резьбовые присоединения G 1/4, номинальный расход 680 л/мин в направлении 1-2 и рабочее давление 0,5-10 бар. Корпус изготовлен из латуни с никелированным покрытием, уплотнения — из NBR.
0821003051
AVENTICS
NR02
G 1/4
680 л/мин
Заказать клапан AVENTICS 0821003051
Укажите необходимое количество клапанов. Для проверки исполнения можно приложить фотографию маркировки, пневматическую схему или спецификацию оборудования.
Технические характеристики AVENTICS 0821003051
| Характеристика | Значение |
|---|---|
| Производитель | AVENTICS (Emerson) |
| Артикул | 0821003051 |
| Серия | NR02 |
| Тип | Тарельчатый обратный клапан с пневматическим управлением |
| Монтаж | Резьбовой (thread-in) |
| Присоединение 1 | G 1/4, внутренняя резьба |
| Присоединение 2 | G 1/4, наружная резьба |
| Пилотное присоединение 12 | G 1/4 |
| Номинальный расход Qn, 1-2 | 680 л/мин |
| Рабочее давление | 0,5-10 бар |
| Температура окружающей среды | От -20 до +80 °C |
| Температура рабочей среды | От -20 до +80 °C |
| Рабочая среда | Сжатый воздух |
| Материал корпуса | Латунь |
| Покрытие корпуса | Никелированное |
| Уплотнения | NBR (акрилонитрил-бутадиеновый каучук) |
| Масса | 0,105 кг |
Назначение и принцип работы клапана NR02
AVENTICS 0821003051 применяется в промышленных пневматических системах, где требуется управляемое пропускание сжатого воздуха и блокирование обратного потока.
В основном направлении 1-2 клапан пропускает воздух. Для управляемого открытия обратного направления предусмотрено отдельное пневматическое присоединение 12. Через него подается пилотный сигнал.
Такое исполнение используется в пневматических схемах, предусматривающих удержание давления, блокирование обратного потока и управляемое снятие блокировки. Конкретная схема подключения определяется конструкцией оборудования.
Габаритные и монтажные размеры 0821003051
Для установки клапана необходимо учитывать резьбовые присоединения и габариты корпуса. Размеры приведены в миллиметрах согласно обозначениям технического чертежа.
| Обозначение | Размер |
|---|---|
| R1 | G 1/4 |
| L1 | 59,6 мм |
| L2 | 29 мм |
| L3 | 14,5 мм |
| L4 | 12 мм |
| L5 | 11,4 мм |
| L6 | 12 мм |
| H1 | 34 мм |
| H2 | 23 мм |
| B1 | 22 мм |
| SW (размер под ключ) | 18 мм |
Графический чертеж клапана размещен на второй странице технического PDF AVENTICS.
Особенности конструкции AVENTICS NR02
Пилотное присоединение 12 позволяет управлять разблокировкой клапана с помощью пневматического сигнала.
Входное присоединение G 1/4 с внутренней резьбой и выходное G 1/4 с наружной резьбой.
Корпус из латуни с никелированным покрытием предназначен для эксплуатации в пневматическом оборудовании.
Уплотнительные элементы изготовлены из акрилонитрил-бутадиенового каучука.
Применение в промышленном оборудовании
Управляемые обратные клапаны применяются в пневматических контурах оборудования, где необходимо пропускать сжатый воздух в заданном направлении и управлять блокировкой обратного потока.
AVENTICS NR02 0821003051 может использоваться при построении и обслуживании пневматических систем станков, автоматизированных производственных линий и исполнительных механизмов при соответствии расчетным параметрам схемы.
Что проверить перед заменой клапана 0821003051
Сверьте обозначение 0821003051 с маркировкой и спецификацией установленного клапана. Учитывайте тип управления и функцию в пневматической схеме.
Проверьте входную и выходную резьбу, а также присоединение пилотного управления 12.
Сопоставьте рабочее давление 0,5-10 бар и номинальный расход 680 л/мин с параметрами пневматической системы.
Используйте размерный чертеж для проверки монтажного пространства и расположения соединений.
Другие пневматические компоненты AVENTICS
В ассортименте AVENTICS представлены клапаны различных типов и исполнений. Для подбора замены необходимо сравнивать функцию, способ управления, присоединения и параметры рабочей среды.
Другие позиции можно найти в разделе компоненты AVENTICS. Для заказа нескольких изделий направьте артикулы и количество одной спецификацией.
Документация AVENTICS 0821003051
Техническое описание клапана содержит характеристики, обозначения пневматических соединений и габаритный чертеж для подбора и монтажа.
Как заказать обратный клапан AVENTICS NR02
НОЙНЕР принимает заказы на клапан AVENTICS 0821003051 и другие промышленные пневматические компоненты по артикулам и спецификациям оборудования.
Для подготовки счета или КП направьте:
- Артикул AVENTICS 0821003051.
- Необходимое количество клапанов.
- Фотографию маркировки или пневматическую схему, если требуется проверка исполнения.
- Город доставки и реквизиты организации.
Преимущества заказа компонентов в НОЙНЕР
Принимаем каталожные номера клапанов и других пневматических компонентов.
Учитываем тип клапана, присоединения, давление и параметры пневматической системы.
Можно направить фото клапана, маркировки или шильдика установленного оборудования.
Рассматриваем перечни комплектующих для технического обслуживания и ремонта производства.
Подготавливаем предложение по согласованным артикулам и необходимому количеству.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать клапан AVENTICS 0821003051
Укажите количество для получения счета или коммерческого предложения.
Частые вопросы о клапане AVENTICS 0821003051
Как работает обратный клапан AVENTICS NR02 0821003051?
Клапан пропускает сжатый воздух в направлении 1-2 и предусматривает управляемую разблокировку обратного потока посредством пневматического сигнала на присоединении 12.
Какие присоединения у клапана 0821003051?
Присоединение 1 — G 1/4 с внутренней резьбой, присоединение 2 — G 1/4 с наружной резьбой. Пилотное присоединение 12 также имеет размер G 1/4.
Можно ли вместо 0821003051 установить 0821003075?
Эти изделия выполняют разные функции и имеют различные присоединительные и рабочие характеристики. Клапан 0821003051 — управляемый обратный клапан G 1/4, а 0821003075 — запорный клапан G 1/8. Подбирать замену следует по схеме и спецификации оборудования.
Как заказать AVENTICS 0821003051?
Укажите артикул 0821003051, необходимое количество и реквизиты организации. Для проверки применимости можно приложить фото установленного клапана или техническую документацию оборудования.
