018F7351 Катушка электромагнита BB230AS DANFOSS
-
- 018F7351 Катушка электромагнита BB230AS DANFOSS

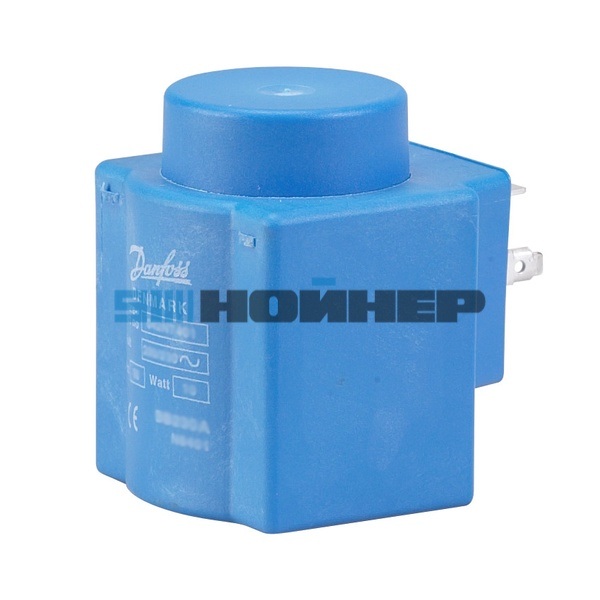

Катушка электромагнитная Danfoss 018F7351 BB230AS, 230 В
Катушка Danfoss 018F7351 BB230AS — электромагнитная катушка для управления совместимыми соленоидными клапанами Danfoss. Предназначена для питания переменным напряжением 230 В, частотой 50 Гц. Оснащена плоскими контактами DIN и защелкивающимся креплением Clip-on.
Катушка имеет посадочный размер 13,5 мм, изоляцию обмотки класса H и рассчитана на непрерывный режим работы. Степень защиты исполнения без электрического разъема — IP00. Для правильного подбора необходимо учитывать модель клапана, напряжение питания, способ крепления и тип электрического подключения.
Danfoss
BB230AS
230 В AC
50 Гц
Заказать катушку Danfoss 018F7351
Укажите необходимое количество. Для проверки применимости приложите модель электромагнитного клапана или фотографию маркировки установленной катушки.
Технические характеристики Danfoss BB230AS 018F7351
| Параметр | Значение |
|---|---|
| Производитель | Danfoss |
| Артикул | 018F7351 |
| Тип / модель | BB230AS |
| Назначение | Катушка соленоидного клапана |
| Напряжение питания | 230 В, переменный ток AC |
| Частота | 50 Гц |
| Потребляемая мощность, Design Center | 11 Вт при 50 Гц |
| Полная мощность | 19 ВА при 50 Гц |
| Номинальная мощность в каталоге серии BB | 10 Вт |
| Допуск напряжения питания | -15% / +10% |
| Электрическое подключение | DIN Spade, 3 плоских контакта |
| Размер контактов | 6,3 x 0,8 мм |
| Стандарт подключения | EN 175301-803 |
| Способ крепления | Clip-on, защелкивающееся |
| Посадочный размер | 13,5 мм |
| Степень защиты без разъема | IP00 |
| Класс изоляции обмотки | H, по IEC 85 |
| Режим работы | Непрерывный |
| Температура окружающей среды | От -40 до +80 °C |
| Цвет | Синий |
| Масса нетто по Danfoss Design Center | 0,252 кг |
| EAN | 5702428026475 |
По каталогу Danfoss серии BB мощность модели BB230AS обозначена как 10 Вт, а Design Center для артикула 018F7351 приводит 11 Вт и 19 ВА. Это разные опубликованные показатели. При расчете электрической нагрузки используйте актуальную документацию производителя.
Как работает электромагнитная катушка BB230AS
Катушка является электрической частью соленоидного клапана. При подаче предусмотренного напряжения она создает магнитное поле, которое воздействует на подвижный магнитный узел клапана и обеспечивает его переключение в соответствии с конструкцией.
При отключении питания клапан возвращается в состояние, определенное его устройством. Катушка не является самостоятельным запорным клапаном и должна использоваться с совместимым корпусом и магнитной системой.
Особенности конструкции Danfoss BB230AS
Исполнение для сети переменного тока с частотой 50 Гц.
Защелкивающееся крепление катушки на соответствующем узле соленоидного клапана.
Три плоских контакта для установки соответствующего электрического разъема.
Изоляция обмотки, рассчитанная на предусмотренные производителем условия эксплуатации.
Совместимость с электромагнитными клапанами Danfoss
Катушка BB230AS применяется в системах электромагнитных клапанов Danfoss. В официальной номенклатуре производителя для данной катушки перечислены семейства EV210B, EV212B, EV220B, EV222B, EV224B, EV250B, EV251B и EV310B.
Список семейств не означает совместимость со всеми исполнениями и размерами клапанов. Перед заменой необходимо проверить конкретную модель клапана, тип магнитного узла, посадочный размер и требуемое напряжение питания.
Степень защиты IP00 и электрический разъем
В исполнении 018F7351 Danfoss указывает степень защиты IP00. Это характеристика катушки без соответствующего электрического разъема или защитного элемента.
Для получения более высокой степени защиты в составе узла используются предусмотренные Danfoss принадлежности, в том числе кабельный разъем соответствующего исполнения. Фактическая защита собранного узла зависит от примененных компонентов и правильности монтажа.
Не допускается эксплуатировать открытые электрические контакты под напряжением без предусмотренной конструкцией защиты. Подключение должно выполняться квалифицированным персоналом при снятом напряжении.
Как подобрать катушку Danfoss для замены
Основной идентификатор изделия — 018F7351. Модель BB230AS обозначает тип катушки, но при подборе необходимо учитывать полный артикул и конкретное исполнение.
Катушки одинаковой формы могут иметь разное напряжение питания, частоту, мощность и способ подключения. Катушки 24 В и 230 В нельзя считать взаимозаменяемыми.
Для подготовки счета или КП направьте:
- Артикул Danfoss 018F7351 или маркировку BB230AS.
- Необходимое количество катушек.
- Модель электромагнитного клапана, если требуется проверка совместимости.
- Фотографию установленной катушки или ее маркировки при подборе замены.
- Требования к электрическому разъему, если он тоже необходим.
Комплектация и дополнительные элементы
Товарная позиция — электромагнитная катушка Danfoss BB230AS 018F7351. Электрический разъем, кабель, защитная крышка и сам соленоидный клапан не считаются частью заказа без отдельного подтверждения комплектации.
Подбирается по стандарту подключения, требуемой степени защиты и рекомендациям Danfoss.
Проверяется по модели, типу магнитной системы, условиям эксплуатации и исполнению клапана.
Документация Danfoss
Технические параметры, схема выбора и сведения об исполнениях катушек представлены в официальной документации производителя.
- Danfoss 018F7351 — официальная карточка и технические данные.
- Danfoss — каталог катушек для электромагнитных клапанов (PDF).
Другие изделия производителя представлены в разделе компоненты Danfoss в НОЙНЕР.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Стоимость, сроки и условия поставки уточняются при заказе.
Подробнее: условия сотрудничества, оплаты и доставки НОЙНЕР.
Преимущества заказа в НОЙНЕР
Обрабатываем запросы по точным заводским обозначениям компонентов.
Учитываем напряжение, частоту, крепление и электрический разъем.
Принимаем маркировку установленного клапана и параметры катушки.
Подготавливаем счет или КП на требуемое количество изделий.
Принимаем перечни компонентов промышленного оборудования.
Договор, счет и закрывающие документы по условиям сделки.
Заказать катушку Danfoss 018F7351 BB230AS
Укажите количество для получения счета или коммерческого предложения.
Частые вопросы о Danfoss BB230AS 018F7351
Для чего предназначена катушка Danfoss 018F7351?
Для электромагнитного управления совместимыми соленоидными клапанами Danfoss. При подаче напряжения 230 В AC, 50 Гц катушка создает магнитное поле, необходимое для переключения клапана.
Почему для катушки BB230AS указана степень защиты IP00?
IP00 относится к исполнению с открытыми контактами без соответствующего электрического разъема. Защита собранного узла зависит от примененных принадлежностей и правильности установки.
Можно ли заменить 018F7351 другой катушкой Danfoss?
Замена требует проверки напряжения, частоты, мощности, посадочного размера, крепления и подключения. Сходство внешнего вида не гарантирует совместимость.
Входит ли электрический разъем в комплект?
Комплектность разъема необходимо подтвердить при заказе. По умолчанию предмет данной позиции — катушка Danfoss 018F7351.
