0058060-0040 USB-конвертер KEB
-
- 0058060-0040 USB-конвертер KEB

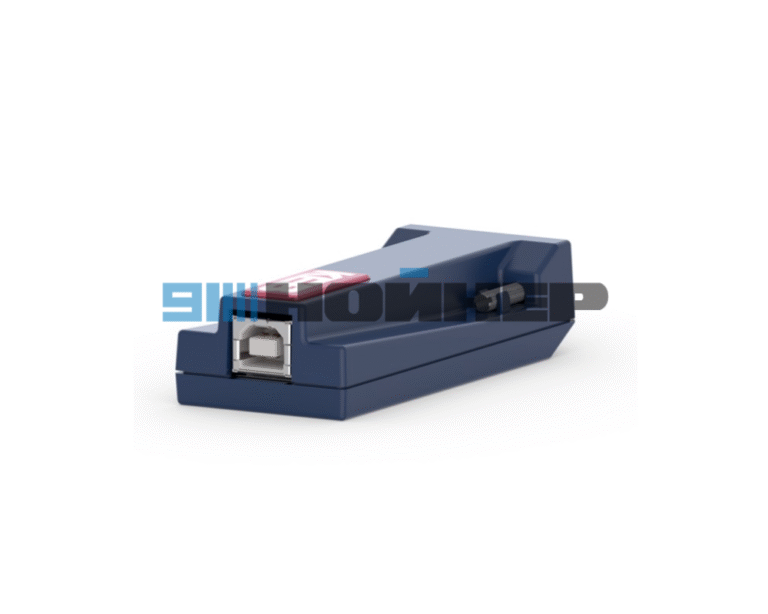

USB-конвертер KEB 0058060-0040 COMBICOM для DIN 66019 и HSP5
USB-конвертер KEB 0058060-0040 — специализированный преобразователь интерфейсов для подключения частотных преобразователей, приводных контроллеров, операторских панелей и систем управления KEB к компьютеру через USB. Используется для обмена данными с устройствами, поддерживающими интерфейсы DIN 66019 и HSP5.
Конвертер создает виртуальный COM-порт на компьютере и обеспечивает связь с устройствами KEB через 9-контактный разъем D-Sub DE-9. Поддерживает автоматическое определение интерфейса DIN 66019 II (RS-232) или HSP5 (TTL). В комплект входит кабель USB Type A — Type B длиной 3 м.
0058060-0040
DIN 66019 / HSP5
USB / D-Sub9
USB A-B, 3 м
Нужен USB-конвертер KEB 0058060-0040?
Направьте артикул и количество. НОЙНЕР проверит стоимость, наличие или срок поставки и подготовит счет либо коммерческое предложение для вашей организации.
Артикулы и обозначения
| Обозначение | Номер |
| Основной артикул KEB | 0058060-0040 |
| Артикул с разделителями | 00.58.060-0040 |
| USB-кабель в комплекте | 00F50C4-1030 |
| Дополнительный адаптер RJ45 | 00F50C0-0020 |
Технические характеристики KEB 0058060-0040
| Параметр | Значение |
|---|---|
| Производитель | KEB Automation |
| Артикул | 0058060-0040 |
| Тип изделия | USB-последовательный преобразователь интерфейсов |
| Интерфейс компьютера | USB Type B |
| Интерфейс устройства | D-Sub DE-9, 9 контактов, male |
| Поддерживаемые интерфейсы | DIN 66019 II (RS-232), HSP5 (TTL) |
| Определение интерфейса | Автоматическое |
| Подключение к ПК | Виртуальный COM-порт |
| Скорость передачи данных | 2400-115200 бод, в зависимости от конфигурации |
| Гальваническая развязка | Встроенная |
| Питание | Через интерфейс, без отдельного блока питания |
| Размеры (В x Ш x Д) | 20 x 35 x 88 мм |
| Масса | 0,3 кг |
| Рабочая температура | От -10 до +45 °C |
| Температура хранения | От -25 до +70 °C |
| Климатическая категория | 3K3 по EN 60721-3-3 |
Назначение USB-конвертера KEB
USB-конвертер 0058060-0040 предназначен для соединения компьютера с устройствами KEB, использующими интерфейсы DIN 66019 II или HSP5. Применяется при подключении и обслуживании соответствующих частотных преобразователей и систем управления.
Конвертер может использоваться совместно с программным обеспечением KEB COMBIVIS для чтения и изменения параметров приводов при соблюдении требований используемой версии программы и интерфейса оборудования.
Особенности конструкции и подключения
Поддержка DIN 66019 II и HSP5 с автоматическим определением используемого интерфейса.
Подключение к компьютеру через USB с работой через последовательный интерфейс программы.
Встроенная электрическая развязка интерфейсов согласно технической документации KEB.
Питание преобразователя осуществляется через интерфейс, внешний блок питания не требуется.
Разъемы USB-конвертера

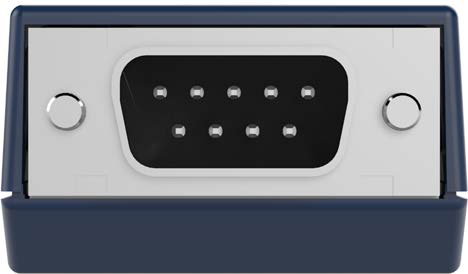

9-контактный разъем для DIN 66019 II (RS-232) и HSP5 (TTL).

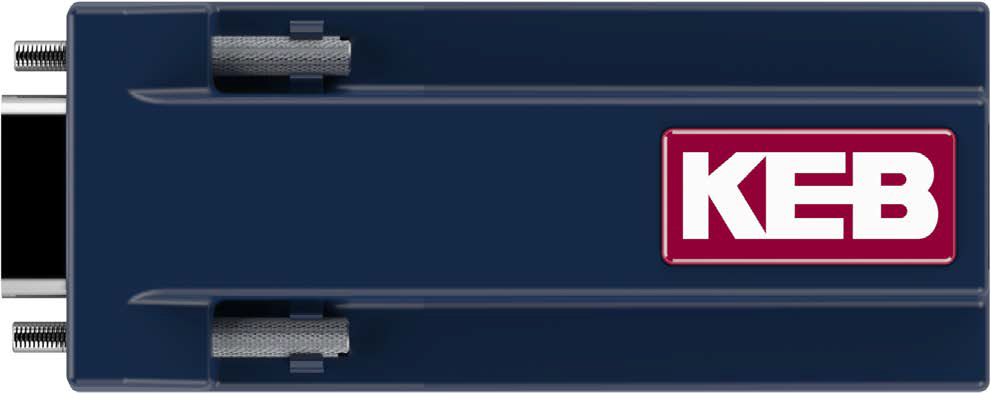

Корпус преобразователя интерфейсов KEB COMBICOM.

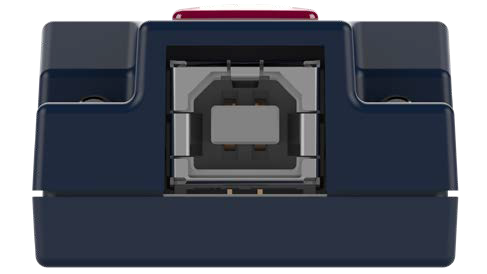

Подключение компьютера кабелем USB Type A — Type B.
Комплектация
Основной комплект по каталогу KEB:
- USB-конвертер KEB 0058060-0040 — 1 шт.
- USB-кабель Type A — Type B длиной 3 м, артикул 00F50C4-1030 — 1 шт.
Сопутствующие компоненты KEB
00F50C0-0020 — переходник для подключения к интерфейсу HSP5, выполненному с разъемом RJ45. Заказывается отдельно.
00F50C4-1030 — USB-кабель длиной 3 м, входящий в стандартный комплект конвертера. Может быть указан отдельной позицией в запросе на запасной кабель.
Как выбрать конвертер для оборудования KEB
Перед подключением необходимо определить интерфейс используемого привода или операторской панели. Конвертер 0058060-0040 предназначен для устройств KEB с DIN 66019 II или HSP5. При интерфейсе HSP5 с разъемом RJ45 дополнительно используется соответствующий переходник.
Прямое подключение обычного USB-RS232 адаптера вместо специализированного преобразователя KEB не обеспечивает ту же функциональность и может привести к проблемам связи с оборудованием.
Для получения счета или КП направьте:
- Артикул 0058060-0040 и количество.
- Модель преобразователя частоты KEB при необходимости подбора подключения.
- Нужен ли дополнительный переходник RJ45.
- Реквизиты организации и город поставки.
Инструкция KEB COMBICOM
Инструкция производителя содержит описание интерфейсов, электрические параметры, рекомендации по подключению, установке драйвера и работе с COMBIVIS.
Скачать официальную инструкцию KEB USB Serial Converter (PDF, английский язык)
Другие компоненты для приводной техники: компоненты KEB в каталоге НОЙНЕР.
Преимущества заказа в НОЙНЕР
Принимаем полные каталожные номера KEB и других производителей промышленной автоматики.
Для идентификации компонента можно направить маркировку, фото или технические данные.
Помогаем подобрать необходимые дополнительные компоненты по спецификации оборудования.
Принимаем перечни запчастей, инструментов и компонентов автоматизации одним запросом.
Готовим предложения по согласованным артикулам, количеству и условиям поставки.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Стоимость и сроки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать USB-конвертер KEB 0058060-0040
Укажите количество для получения счета или коммерческого предложения.
Частые вопросы о USB-конвертере KEB
Для чего предназначен KEB 0058060-0040?
Для подключения приводов, операторских панелей и систем управления KEB с интерфейсами DIN 66019 II и HSP5 к компьютеру через USB.
Можно ли заменить его обычным USB-RS232 адаптером?
Нет. KEB 0058060-0040 является специализированным преобразователем, поддерживающим протоколы и электрические уровни интерфейсов KEB.
Какой кабель входит в комплект?
USB-кабель Type A — Type B длиной 3 м, артикул KEB 00F50C4-1030. Для подключения HSP5 через разъем RJ45 нужен дополнительный адаптер 00F50C0-0020.
Как получить счет на USB-конвертер KEB?
Направьте артикул 0058060-0040, количество и реквизиты организации. НОЙНЕР проверит условия поставки и подготовит счет или коммерческое предложение.
