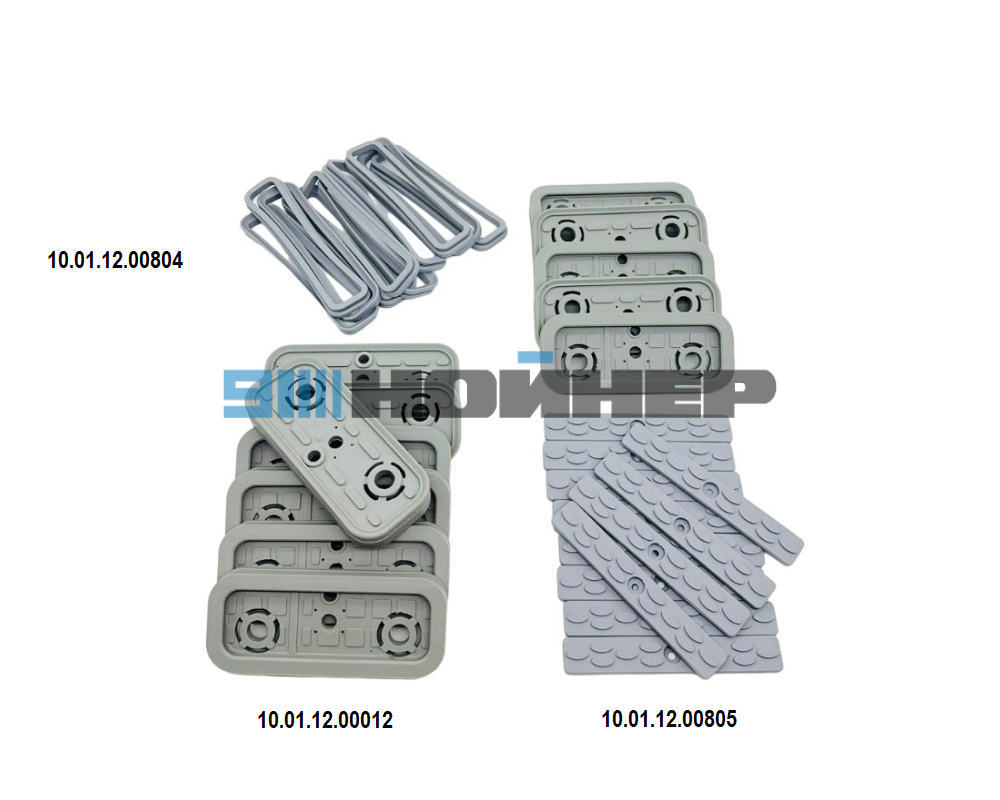

4-011-11-0119 Накладка вакуумных блоков VCB-403 120*50 верхняя HOMAG

Накладка VCB-403 120*50 мм. верхняя аналог SCHMALZ для центров HOMAG/WEEKE

Альтернативный артикул: SCHMALZ 10.01.12.00012 VCSP-O

4-011-11-0077 Накладка вакуумных блоков VCB-407 3H 140*115 верхняя HOMAG

Накладка VCB-407 3H 140*115 мм. верхняя аналог SCHMALZ для центров HOMAG/WEEKE

Альтернативный артикул: SCHMALZ 10.01.12.00488 VCSP-O

4-005-16-0793 Присоска круглая FSGA-53 D=50 G1/4 HOMAG

Присоска круглая FSGA-53 (размер 53), D=50/33/60 мм., соединение G1/4 для станов HOMAG

Альтернативный артикул: SCHMALZ 10.01.06.00083 (FSGA 53 NBR-55 G1/4-AG)

4-011-11-0083 Клапан электромагнитный HOMAG

Магнитный клапан — комплект из 2х шт. с противоположной полярностью — (VCMV 13.9.13) для консольного стола для центров HOMAG / WEEKE

Альтернативный артикул: SCHMALZ 10.01.01.00879, SCM 0790340014G

4-011-11-0192 Накладка вакуумных блоков VCB-410 160*115 верхняя HOMAG

Накладка VCB-410 160*115 мм. верхняя блочных вакуумных присосок 2-056-17-0920 VCBL-К2 для двухконтурных систем аналог SCHMALZ для обрабатывающих центров HOMAG/WEEKE

Альтернативный артикул: SCHMALZ  10.01.12.00921, 10.01.12.00251

2-056-17-0920 Блок вакуумный двухконтурный VCBL-К2 160*115*100 HOMAG

Блочная вакуумная присоска VCBL-К2 (размер основания 160*115 мм., высота 100 мм.) для двухконтурных систем аналог SCHMALZ для обрабатывающих центров HOMAG/WEEKE

Альтернативный артикул: SCHMALZ 10.01.12.00949

• Бесшланговая вакуумная зажимная система для обрабатывающих центров с ЧПУ с консольным столом (двухконтурная система)
• Блочные присоски предварительно фиксируются на консоли при помощи первого вакуумного контура, что исключает смещение при инсталляции
• Второй вакуумный контур надежно и точно фиксирует обрабатываемую заготовку и окончательно фиксирует блочную присоску
• Дополнительный сенсорный клапан позволяет держать ненужные вакуумные присоски на столе машины
• Обеспечивает зажим, исключающий повреждение заготовки, высокую точность и максимальную удерживающую силу

Вакуумные подъемные устройства VacuMaster

Эргономичное и безопасное перемещение грузов массой до нескольких тонн

Вакуумное подъемное устройство VacuMaster от компании Schmalz — это максимально надежная «рабочая лошадка». Независимо от перемещаемого груза, будь то металлические пластины, деревянные доски, пластиковые листы, бочки, окна или листовое стекло, эти подъемные устройства могут справиться с самыми тяжелыми задачами по перемещению грузов массой несколько тонн. В тех условиях, в которых обычно требуется наличие большого числа работников, устройство VacuMaster позволяет без усилий перемещать заготовки только при наличии одного оператора, защищая при этом его здоровье.

Условия применения

Подъемное устройство для перемещения больших, плоских и обычно непористых заготовок, например:

• загрузка металлических пластин в станки лазерной резки с ЧПУ и выгрузка пластин из них;
• загрузка деревянных досок или пластмассовых листов в обрабатывающие центры с ЧПУ и выгрузка деталей из них;
• перемещение и позиционирование стеклянных панелей и окон во время производства, установки в рамы и монтажа.

Ваши преимущества

• Эффективное перемещение тяжелых грузов без повреждений
• Эргономичная работа и защита здоровья оператора
• Высокий уровень безопасности при работе и надежность процессов благодаря наличию вакуумного резервуара и устройства звуковой сигнализации
• Длительный срок службы за счет использования комбинации стали, алюминия и высокопрочного пластика
• Низкий уровень операционных издержек благодаря наличию вакуумного генератора с функцией энергосбережения (только в версии Comfort)

Конструкция и функциональность

В вакуумном подъемном устройстве VacuMaster предусмотрена модульная конструкция. Для создания индивидуальной конфигурации доступны различные базовые модули, ручки управления оператора, опорные балки и присоски. Необходимое вакуумное усилие создается вакуумным генератором, после чего передается на заготовку посредством присосок. Для обеспечения безопасности используется алюминиевая опорная балка, которая также служит вакуумным резервуаром. Для подъема или опускания используется цепная лебедка, которую компания Schmalz предлагает вместе с совместимой крановой системой.

1 — Цепная таль и кран 2 — Базовый модуль с вакуумным генератором 3 — Ручка оператора 4 — Балка нагрузки и соединительные элементы 5 — Всасывающие пластины

Обзор продукции

Подходящее решение для любой задачи: Благодаря модульной системе устройства VacuMaster Basic и VacuMaster Comfort можно использовать в стандартных условиях применения для перемещения грузов массой до 750 кг. Компания Schmalz также предлагает дополнительные подъемные устройства, которые специально спроектированы в соответствии с рядом специфических отраслевых требований.

Вакуумные подъемные устройства с модульной системой
VacuMaster Basic
	Грузоподъемность до 750 кг Эргономичная ручка управления Ручной золотниковый кран без сбоев с зажимным рычагом
VacuMaster Comfort
	Грузоподъемность до 750 кг Ручка оператора со встроенным управлением подъемным устройством и цепной талью Управляемый вакуумный генератор для снижения энергопотребления
Подъемные устройства со специальными характеристиками грузоподъемности, сконфигурированные по отраслевым требованиям
VacuMaster Vario
	VacuMaster Vario для больших и тяжелых грузов до нескольких тонн Для листового металла, металлических пластин и лопастей ротора Грузоподъемность до 2000 кг – более высокая грузоподъемность по запросу
VacuMaster Eco
	VacuMaster Eco для работы без внешнего источника питания Для герметичных заготовок Грузоподъемность до 1000 кг
VacuMaster Multi
	VacuMaster Multi для перемещения деревянных заготовок Два варианта горизонтального перемещения или поворотных деталей на 90° Грузоподъемность до 400 кг
VacuMaster Coil
	VacuMaster Coil для непрерывного поворота на угол до 90° Максимальная толщина узкого рулона 3,0 мм (алюминий) или 1,5 мм (сталь) Грузоподъемность до 1000 кг
VacuMaster Light
	Компактное и легкое подъемное устройство VacuMaster Light Для малых и средних, преимущественно герметичных заготовок Грузоподъемность до 100 кг
VacuMaster Glass
	VacuMaster Glass для вертикального и горизонтального перемещения окон и стеклянных листов на открытом воздухе Ручной наклон на 90° и ручной поворот на 360° Грузоподъемность до 1000 кг

Вакуумные шланговые подъемники Jumbo

Быстрое и легкое перемещение грузов массой до 300 кг

Картонные коробки, мешки, бочки, деревянные доски и разнообразные другие грузы — вакуумный шланговый подъемник Jumbo справится с тяжелой работой за минимальное время. Интуитивно понятный принцип действия позволяет быстро, точно и эргономично перемещать грузы. Данное устройство идеально подходит для загрузки заготовок в станки, для применения на участках отгрузки и выполнения заказов, а также для выполнения многих других подъемных работ.

Условия применения

Быстрый и частый подъем и перемещение заготовок массой до 300 кг, например:

• перемещение таких грузов, как картонные коробки, мешки, бочки, ковши и емкости, в рамках внутренней логистики предприятия
• Загрузка заготовок в обрабатывающие центры с ЧПУ и выгрузка деталей из них

Ваши преимущества

• Повышение производительности за счет сокращения времени на перемещение и загрузку
• Безопасный вакуумный захват без повреждения
• Минимизация простоев, вызванных травмированием работников
• Повышение мотивации работников
• Для перемещения требуется только один сотрудник

Конструкция и функциональность

Подъемное устройство, рабочий узел, вакуумные захваты и вакуумный генератор в вакуумном шланговом подъемнике Jumbo можно сконфигурировать по спецификациям заказчика. Основной характеристикой подъемника Jumbo является его подъемное устройство, которое втягивается и выдвигается при подъеме и опускании груза. Большая зона эффективного вакуумирования обеспечивает безопасное удержание заготовки. Большая зона эффективного вакуумирования обеспечивает безопасное удержание заготовки.

1 — подъемное устройство 2 — рабочий узел 3 — вакуумные захваты 4 — питающий шланг 5 — вакуумный генератор с принадлежностями 6 — кран

Обзор продукции

Три высокопроизводительных типа для различных условий применения: Устройства JumboFlex, JumboErgo и JumboSprint различаются формой и функцией ручек управления оператора и спроектированы для различных конкретных условий применения.

Вакуумный шланговый подъемник JumboFlex
	JumboFlex для эргономичного управления одной рукой при быстрых операциях движения Подъемный блок, ручка управления, присоски и вакуум-генератор могут настраиваться Управление одним пальцем / двумя пальцами для правой и левой руки Для заготовок весом до 50 кг
Вакуумный шланговый подъемник JumboErgo
	Шланговый подъемник JumboErgo для динамического перемещения плоских заготовок Подъемный блок, ручка управления, присоски и вакуум-генератор могут настраиваться Поворот деталей на 90° (опционально с помощью JumboErgo PSE) Заготовки весом до 300 кг
Вакуумный шланговый подъемник JumboSprint
	Шланговый подъемник JumboSprint для эргономичного перемещения компактных заготовок Подъемный блок, ручка управления, присоски и вакуум-генератор могут настраиваться Поворотная ручка оператора для точной работы Для компактных заготовок весом до 300 кг
Шланговый подъемник JumboSprint EX
	Шланговый подъемник JumboSprint-EX для эффективного перемещения грузов в потенциально взрывоопасных средах Подъемный блок, ручка управления, присоски и вакуум-генератор могут настраиваться Поворотная ручка оператора для точной работы Для компактных деталей весом до 250 кг
Вакуумный шланговый подъемник JumboFlex High-Stack
	JumboFlex High-Stack для удобного подъема и опускания транспортируемых материалов Оптимальное использование пространства в хранилищах и транспортными средствами Высота штабелирования до 255 см Для заготовок весом до 50 кг
Вакуумный шланговый подъемник Jumbo Low-Stack
	Jumbo Low-Stack для эргономичного подбора заготовок с малых высот Идеально подходит для работы в транспортных контейнерах Для заготовок весом до 180 кг

Вакуумные присоски SCHMALZ для обрабатывающих центров

Технология вакуумного зажима для обработки древесины необходима для эффективной настройки систем консольного стола, матричного стола, столов для раскроя и гладких столов. Существующие обрабатывающие центры могут быть легко модернизированы с помощью зажимной системы Innospann. Зажимное оборудование Schmalz позволяет фиксировать как узкие заготовки, так и заготовки из цельного дерева. Multi-Clamp — это идеальный инструмент для ручной фиксации малых и средних заготовок.

Зажимное оборудование для двухконтурных систем
	Зажимное оборудование для двухконтурных систем от Schmalz Обширный ассортимент стандартных блочных присосок и добавок для обработки узких и мелких компонентов
Зажимное оборудование для двухконтурных систем
	Двухконтурные вакуумные системы Бесшланговые Предварительная фиксация на консоли с помощью вакуума
Зажимное оборудование для систем от Biesse*
	Для одноконтурных систем Бесшланговые Фиксация на оригинальных посадочных местах Встроенный сенсорный клапан
Зажимное оборудование для систем от SCM / Morbidelli
	Вакуумная система для консолей SCM

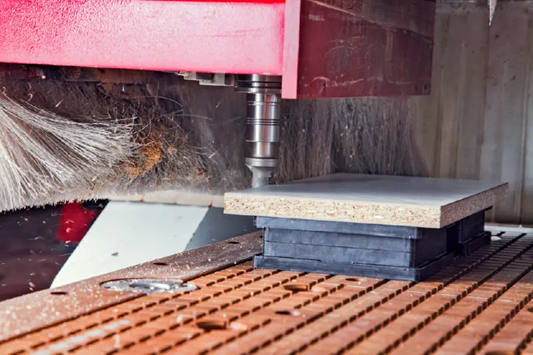

Зажимное оборудование для систем для матричных столов
	Вакуумная система для матричных столов
Зажимное оборудование для систем раскройных столов
	Вакуумная система для раскройных столов станка Со шланговым подключением
Зажимное оборудование для систем для гладких столов
	Зажимное оборудование, специально предназначенное для использования на любом гладком столе
Флексибилизация обрабатывающих центров с ЧПУ
	Состоит из присоски и установочной оправы для блочных присосок
Зажимное оборудование для ручной работы
	Зажимное оборудование для зажима заготовок для ручной обработки
Зажимное оборудование для узких заготовок
	Зажимное оборудование для легкого зажима узких заготовок Технология вакуумного зажима Schmalz может быть использована в различных системах столов
Сменные резиновые накладки для вакуумных опор
	Сменные резиновые накладки для восстановления блочной присоски после износа
