Патрон нагревательный HOMAG 4-008-41-0168 — HHP 500 Вт, 400 В
Патрон нагревательный HOMAG 4-008-41-0168 (4008410168) — цилиндрический электрический ТЭН HHP диаметром 12,5 мм и длиной 100 мм, мощностью 500 Вт при напряжении 400 В. Предназначен для нагрева соответствующего узла промышленного оборудования HOMAG/BRANDT.
В официальном магазине HOMAG изделие обозначено как HEATING CARTRIDGE HHP D=12,5 L=100 500W. Для выбора замены необходимо сверить полную маркировку, мощность, напряжение, посадочные размеры и исполнение электрического подключения. ТЭН мощностью 500 Вт нельзя автоматически заменять моделью 400 Вт с теми же диаметром и длиной.
Артикул
4-008-41-0168
Диаметр × длина
12,5 × 100 мм
Мощность
500 Вт
Напряжение
400 В
Заказать нагревательный патрон HOMAG 4008410168
Укажите количество для подготовки счета. Если требуется проверка замены, приложите маркировку установленного ТЭНа или номер станка.
Технические характеристики ТЭНа HOMAG 4-008-41-0168
Характеристика
Значение
Артикул HOMAG
4-008-41-0168
Номер без разделителей
4008410168
Наименование производителя
Heating Cartridge HHP
Тип изделия
Патронный электрический нагреватель (ТЭН)
Диаметр нагревательного патрона
12,5 мм
Длина нагревательного патрона
100 мм
Номинальная мощность
500 Вт
Номинальное напряжение
400 В
Единица заказа HOMAG
1 шт.
Ранее указанный номер
4-008-41-0246 / 4008410246 — требует сверки истории замены
Параметры 12,5 мм, 100 мм, 500 Вт, 400 В и текущий артикул подтверждаются официальной карточкой HOMAG. Длина проводов, тип наконечников, состав поставки и материал оболочки в доступной документации не подтверждены.
Назначение и работа нагревательного патрона
Патронный ТЭН преобразует электрическую энергию в тепло и передает его металлическому узлу, в который установлен. В кромкооблицовочных станках такие нагреватели используются в предусмотренных конструкцией нагреваемых механизмах, в том числе клеевых агрегатах.
Исправная работа зависит от соответствия электрических характеристик, посадочного отверстия, теплового контакта и условий эксплуатации. При установке необходимо руководствоваться документацией производителя оборудования.
Особенности исполнения 500 Вт, 400 В
Мощность 500 Вт
Точная номинальная мощность должна соответствовать электрической схеме нагреваемого узла.
Напряжение 400 В
Предназначен для оборудования с соответствующим номинальным питанием нагревателя.
Диаметр 12,5 мм
Цилиндрическое исполнение для посадочного отверстия соответствующего размера и допуска.
Длина 100 мм
Размер нагревательного патрона, который требуется сверить при подборе замены.
Применение в кромкооблицовочных станках HOMAG / BRANDT
Нагревательный патрон указан для оборудования HOMAG / BRANDT. В каталогах запасных частей он также встречается с указанием станков BRANDT KTD 720, KD и KDF.
Совместимость с конкретной модификацией станка необходимо подтвердить по каталогу запчастей или маркировке снятого нагревательного элемента. Серии KD и KDF имеют разные исполнения клеевых узлов, поэтому подбирать ТЭН только по названию станка недостаточно.
Артикулы нагревательного патрона HOMAG
Нагревательный патрон HHP диаметром 12,5 мм, длиной 100 мм, мощностью 500 Вт и напряжением 400 В имеет артикул 4-008-41-0168 (4008410168).
Дополнительный номер для поиска и подбора: 4-008-41-0246 (4008410246). При заказе по этому номеру уточним соответствие требуемому исполнению.
Монтаж нагревательного патрона и медная паста
При установке картриджного нагревателя необходимо учитывать состояние посадочного отверстия и рекомендации изготовителя оборудования по тепловому контакту между патроном и нагреваемым блоком.
Для монтажа нагревательных патронов HOMAG/BRANDT предусмотрена отдельная позиция 4-165-70-0003 — высокотемпературная медная монтажная паста. Перед применением необходимо сверить требования сервисной документации к конкретному нагревательному узлу.
Сопутствующий товар
Высокотемпературная медная паста HOMAG 4-165-70-0003 для монтажа ТЭНов.
Сравните артикул, диаметр и длину металлического патрона, мощность, напряжение и исполнение подключения. Если нагреватель извлечен из клеевого узла, полезно проверить состояние его посадочного отверстия.
Данные для проверки и КП
Артикул 4-008-41-0168 или 4-008-41-0246, необходимое количество, фото старого ТЭНа, модель станка и при необходимости номер клеевого агрегата.
Несмотря на одинаковые диаметр, длину и напряжение, нагреватели отличаются мощностью. Заменять 500-ваттный ТЭН 400-ваттным без разрешения изготовителя оборудования нельзя.
Данные о применимости к конкретному станку и об исполнении подключения следует уточнять по документации оборудования. Общедоступный официальный чертеж именно этого артикула пока не подтвержден.
Оплата и доставка
Для юридических лиц и ИП
НОЙНЕР осуществляет продажи юридическим лицам и индивидуальным предпринимателям. Оформление по договору и счету, безналичная оплата.
Доставка и самовывоз
Доставка транспортными компаниями или самовывоз по согласованию. Сроки и стоимость определяются при оформлении заказа.
Какие параметры у нагревательного патрона 4-008-41-0168?
Диаметр 12,5 мм, длина 100 мм, номинальная мощность 500 Вт, напряжение 400 В. Эти параметры указаны в официальном магазине HOMAG.
Что означает номер 4-008-41-0246?
Он указан в каталогах запасных частей как прежний номер нагревателя с параметрами 12,5 × 100 мм, 500 Вт, 400 В. Историю замены необходимо проверить по документации HOMAG для конкретного оборудования.
Можно ли использовать ТЭН 400 Вт вместо 500 Вт?
Без подтверждения изготовителя оборудования нельзя. Несмотря на одинаковые габариты, мощность нагревателей отличается, что влияет на тепловой режим.
Какая паста применяется при монтаже ТЭНов HOMAG?
В ассортименте НОЙНЕР представлена высокотемпературная медная паста HOMAG 4-165-70-0003. Перед ее применением нужно сверить рекомендации сервисной документации соответствующего нагревательного узла.

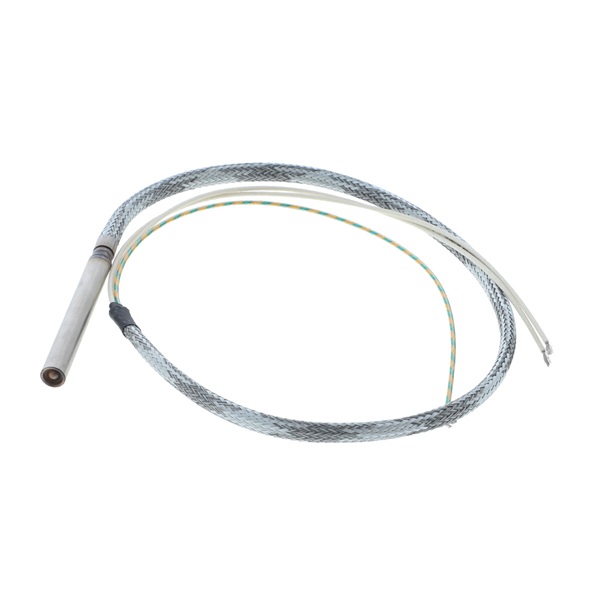

Нагревательный патрон HOMAG 4-008-41-0096 HHP диаметром 12,5 мм, длиной 100 мм, 400 Вт
Нагревательный патрон HOMAG 4-008-41-0096 — HHP 12,5×100 мм, 400 Вт
Нагревательный патрон HOMAG 4-008-41-0096 (4008410096) — цилиндрический электронагреватель HHP для клеевого узла кромкооблицовочного оборудования HOMAG / BRANDT. Диаметр нагревательной части составляет 12,5 мм, длина — 100 мм, мощность — 400 Вт, номинальное напряжение — 400 В.
ТЭН применяется для нагрева элементов клеевой системы станка. При замене необходимо сверять заводской номер, диаметр и длину нагревателя, электрические параметры и особенности подключения. Одинаковые внешние размеры не гарантируют взаимозаменяемость нагревательных патронов.
Укажите количество для подготовки счета или КП. При необходимости приложите маркировку нагревателя либо спецификацию клеевого узла станка.
Технические характеристики нагревательного патрона 4008410096
Параметр
Значение
Каталожный номер HOMAG
4-008-41-0096
Код без разделителей
4008410096
Обозначение
HHP D=12,5 L=100 400W 400V
Тип изделия
Патронный электрический нагреватель (ТЭН)
Диаметр нагревательной части
12,5 мм
Длина нагревательной части
100 мм
Номинальная мощность
400 Вт
Номинальное напряжение
400 В
Назначение
Нагрев клеевого узла кромкооблицовочного оборудования
Артикулы и замена по каталогу HOMAG
Нагреватель встречается в документации под двумя форматами одного номера: 4-008-41-0096 и 4008410096.
В официальном поиске запчастей HOMAG номер 4008410096 также указан в качестве замены для ранее использовавшегося 4008410241. При заказе по старому номеру следует сверить исполнение нагревателя и спецификацию станка.
Для заказа по старому артикулу
Укажите оба номера — 4008410241 и 4008410096, а также модель оборудования. Это позволит проверить необходимое исполнение и исключить ошибку при подборе.
Назначение нагревательного патрона HHP
Патронный ТЭН преобразует электрическую энергию в тепловую и передает тепло корпусу нагреваемого узла через посадочное отверстие. В кромкооблицовочном оборудовании такие нагреватели применяются в клеевых системах для достижения и поддержания необходимого температурного режима.
Для исправной работы важны соответствие нагревателя посадочному отверстию, правильное электрическое подключение и работа системы терморегулирования. Замена нагревателя не устраняет неисправности датчика температуры, силового управления или проводки, если причина отказа находится в другом компоненте.
Особенности изделия
Компактная цилиндрическая форма
Патронный нагреватель предназначен для установки в посадочное отверстие нагреваемого узла.
Мощность 400 Вт
Электрическая мощность соответствует обозначению HHP в каталоге HOMAG для данной позиции.
Размер 12,5 × 100 мм
Диаметр и длина являются ключевыми параметрами при проверке посадочного места.
Идентификация по HOMAG
Каталожный номер позволяет подбирать нагреватель по документации производителя оборудования.
Совместимость с оборудованием HOMAG / BRANDT
Нагревательный патрон 4-008-41-0096 используется в клеевых узлах кромкооблицовочного оборудования HOMAG / BRANDT. В отраслевых каталогах он встречается для станков семейств KTD 720, KD и KDF.
Для конкретного станка совместимость рекомендуется подтверждать по заводскому перечню запчастей, типу клеевого агрегата и серийному номеру оборудования. Даже внутри одной модельной серии могут использоваться нагревательные элементы с разной мощностью и размерами.
При замене нагревателя
Перед монтажом оборудование необходимо отключить от питания и дать клеевому узлу остыть. Установку и проверку электрического подключения должен выполнять квалифицированный персонал по инструкции производителя оборудования.
Подбор ТЭНа для клеевого узла
Для заказа укажите каталожный номер 4-008-41-0096 и количество. При подборе другого исполнения направьте модель станка, фото маркировки нагревателя или фрагмент спецификации клеевого узла.
В ассортименте нагревательных элементов для оборудования HOMAG / BRANDT встречаются исполнения с отличающимися мощностью, диаметром и длиной. Заменять ТЭН только по внешнему сходству или совпадению номинального напряжения не следует.
Какие размеры и мощность у нагревателя 4008410096?
Диаметр нагревательной части — 12,5 мм, длина — 100 мм, номинальная мощность — 400 Вт, напряжение — 400 В.
Что означает номер 4008410241?
В каталоге HOMAG он указан как ранее применявшийся номер, заменяемый на 4008410096. Для установки необходимо сверить исполнение с документацией оборудования.
Для каких станков подходит нагревательный патрон?
Он применяется в клеевых узлах оборудования HOMAG / BRANDT. В отраслевых каталогах указаны семейства KTD 720, KD и KDF. Точную совместимость проверяют по модели и спецификации станка.
Можно ли заменить его нагревателем 400 Вт другого производителя?
Только после проверки размеров, электрических параметров, подключения и условий монтажа. Одинаковая мощность не подтверждает взаимозаменяемость.
