Основные части аспирационной системы из оцинкованных воздуховодов

Обзор аспирационной системы из оцинкованных воздуховодов для удаления стружки и опилок — основные части

Сайт: noiner.ru — производство аспирационных систем
Контакты: +7 (495) 199-79-79, ✉ info@noiner.ru



Аспирационная система – это инженерная конструкция, предназначенная для удаления мелких твердых частиц (в данном случае древесной стружки и опилок) от станков или мест их образования к месту сбора или утилизации с помощью воздушного потока. По своей сути, это «бронхи» любого деревообрабатывающего и мебельного производства, которые обеспечивают чистоту, безопасность и эффективность работы. Система, изготовленная из оцинкованных воздуховодов, представляет собой наиболее распространенное, экономичное и практичное решение благодаря стойкости к коррозии, прочности и долговечности материала.

Ключевые компоненты

Рассмотрим основные части системы, которые вы видите на фотографиях.

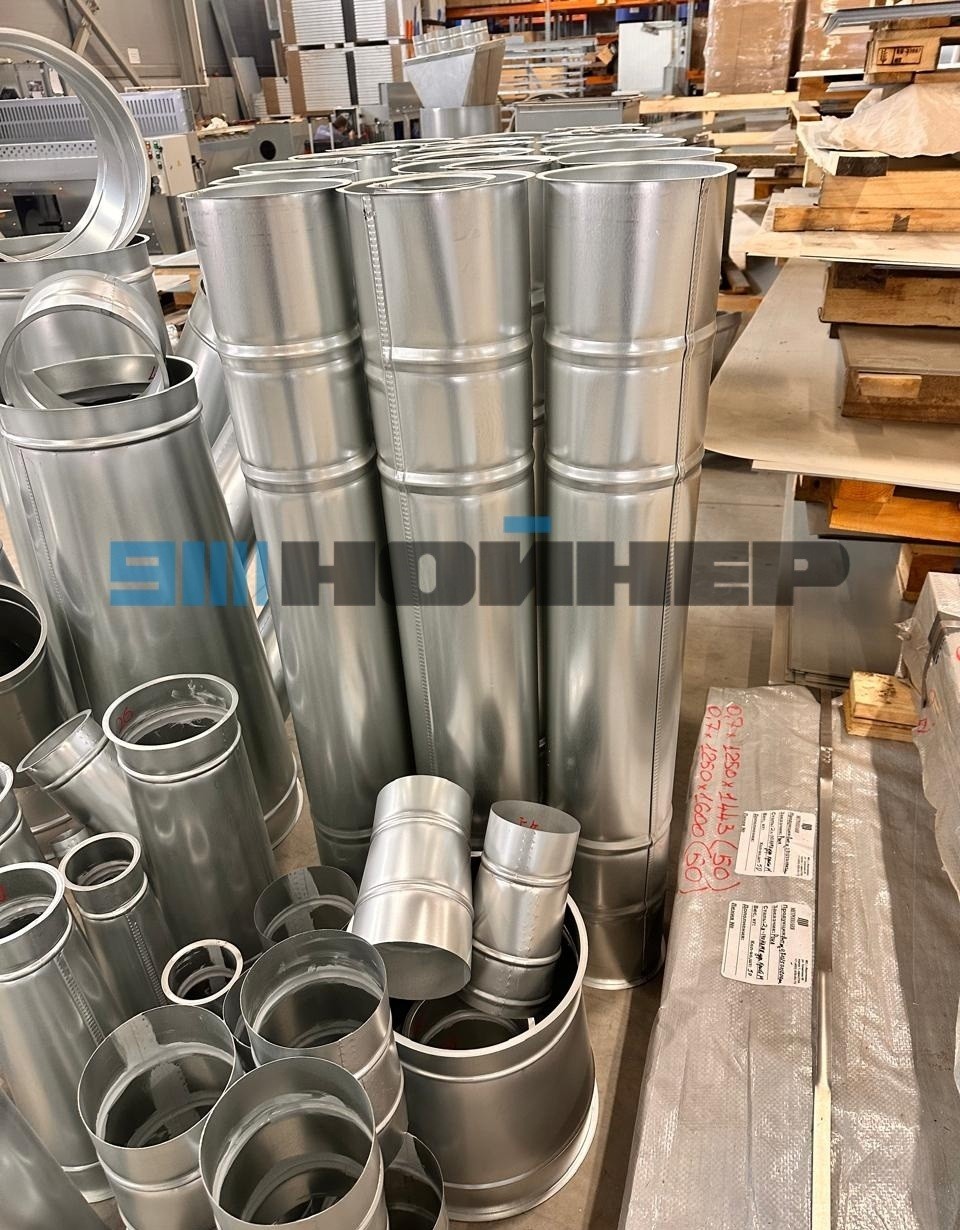

1. Прямой участок воздуховода Базовое определение: Это основной строительный блок системы, представляющий собой прямую трубу круглого сечения и обеспечивающий транспортировку отходов. Его функция – создание магистральных путей для транспортировки воздушнопылевой смеси с минимальными потерями давления. Базовый пример: Представьте себе главную автомобильную дорогу между двумя городами. Прямые участки – это длинные ровные отрезки этой дороги, по которым движение происходит быстрее и эффективнее всего.

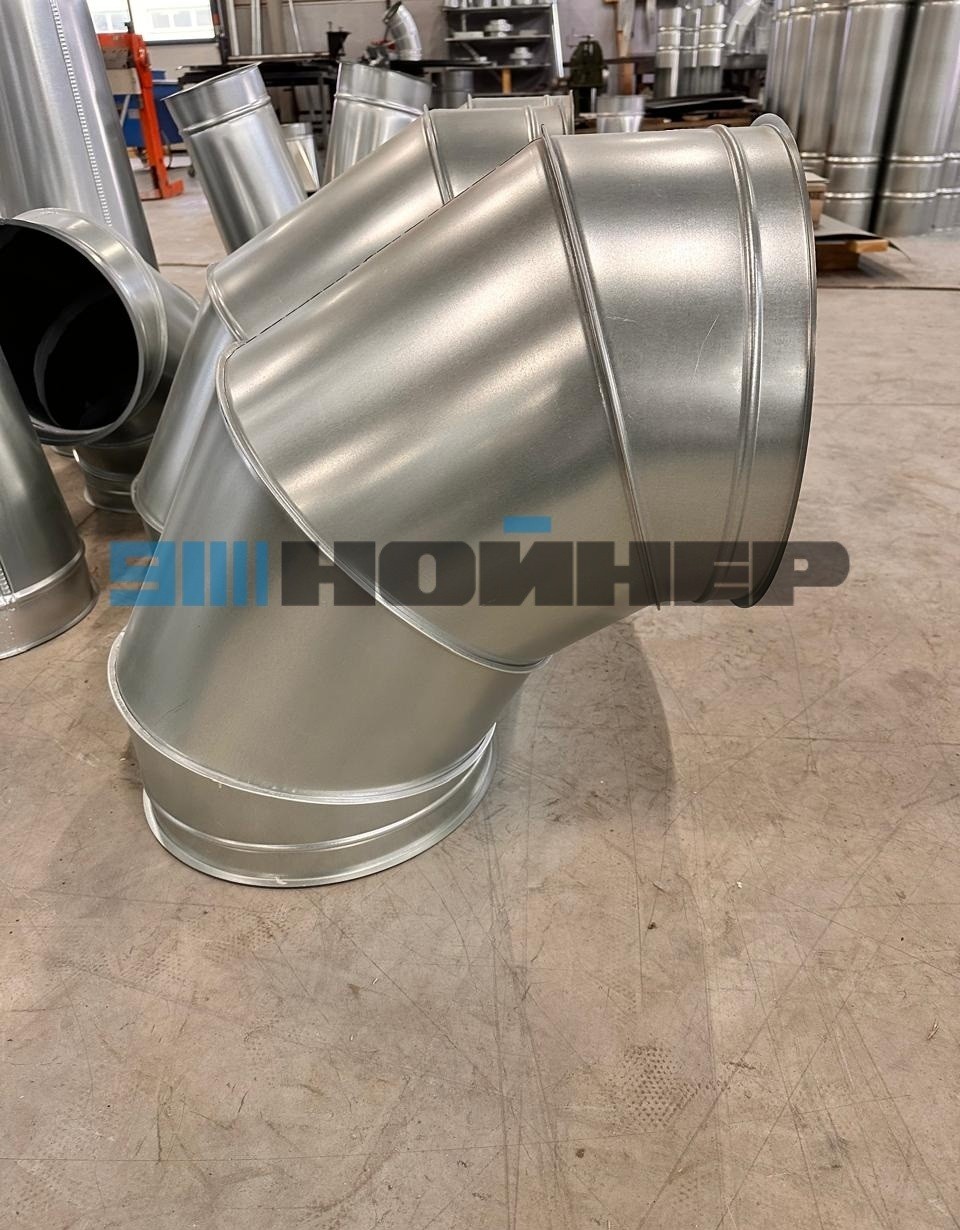

2. Отвод (колено) Базовое определение: Это фасонная часть (фитинг), которая позволяет изменить направление воздуховода на определенный угол (чаще всего 90° или 45°). Базовый пример: Это поворот на той же автомобильной дороге. Чем плавнее поворот (больший радиус), тем легче машине (потоку воздуха с стружкой) его преодолеть без заноса (без потери скорости и без создания затора-засора).

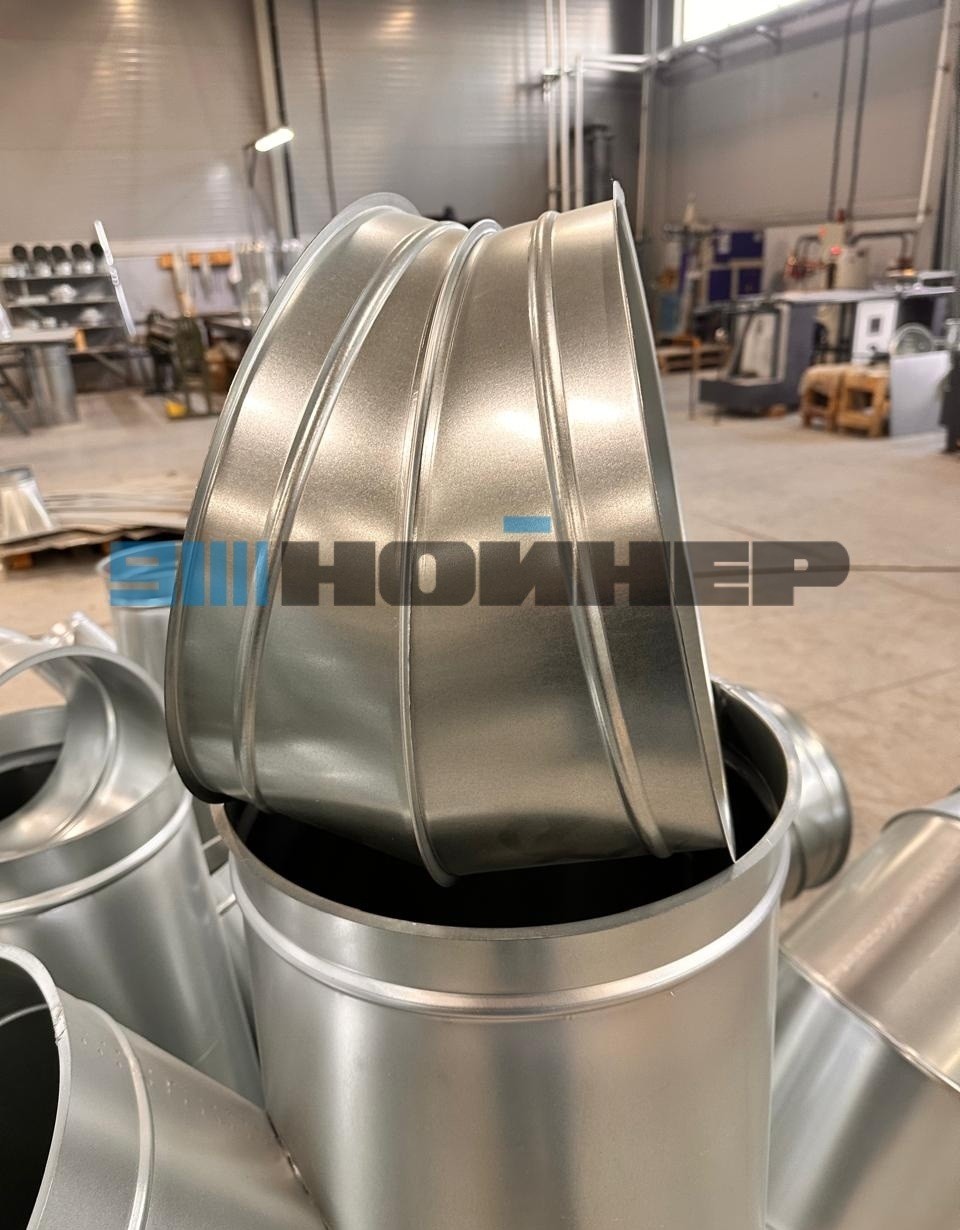

3. Полуотвод Базовое определение: По сути, это тот же отвод, но с углом поворота менее 45° (например, 15° или 30°). Используется для создания более плавных, постепенных изменений траектории воздуховода. Базовый пример: Это не резкий поворот на перекрестке, а длинный и плавный съезд с кольцевой развязки. Он обеспечивает более плавный переход для потока, что критично важно для транспортировки тяжелой или крупной стружки.

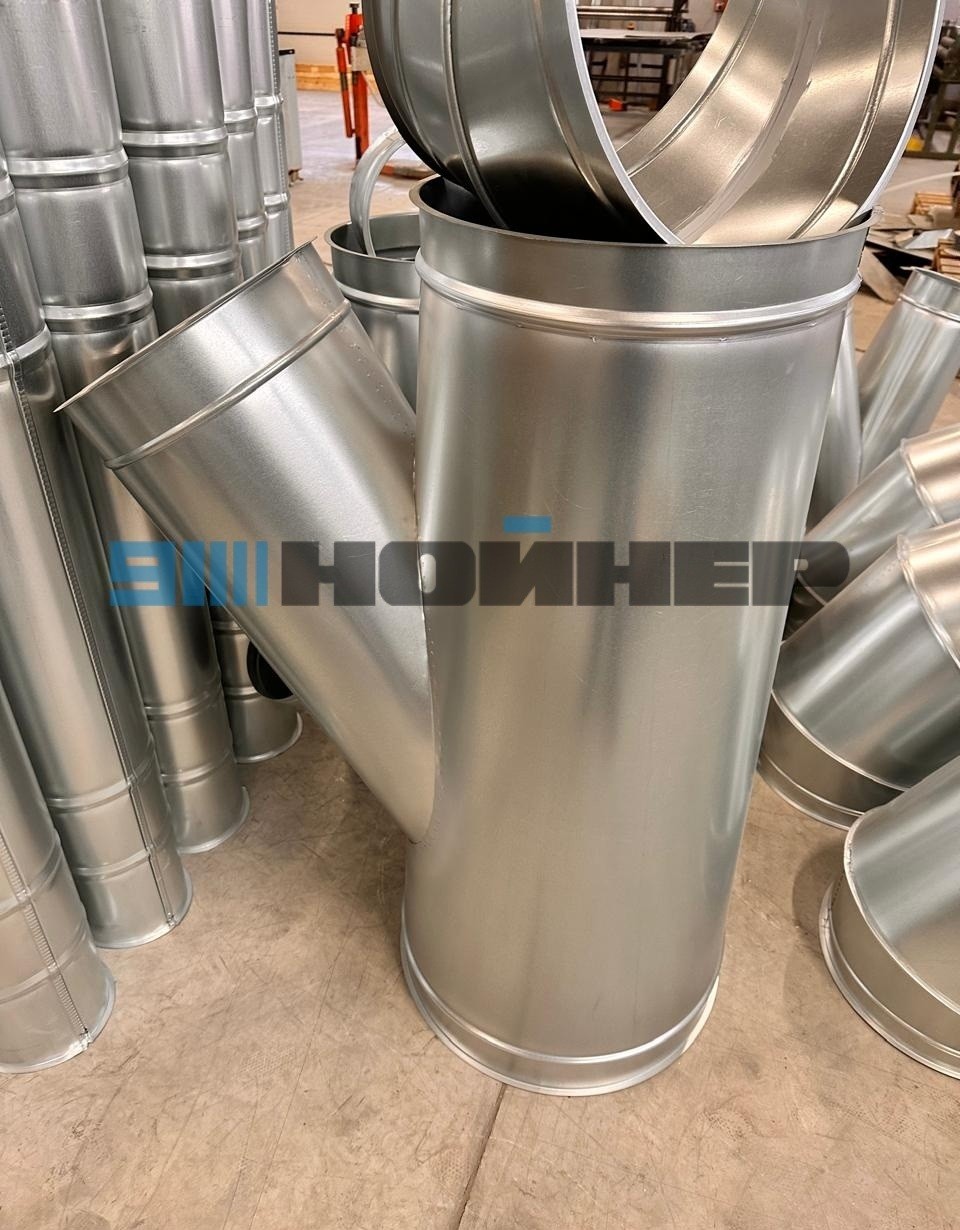

4. Тройник Базовое определение: Фитинг, предназначенный для объединения двух потоков в один или, наоборот, для ответвления одного потока в двух направлениях. Имеет три выхода. Базовый пример: Это дорожная развязка или съезд с главной трассы на другую дорогу. Он позволяет «подключить» еще один источник опилок (например, новый станок) к основной «магистрали» системы.

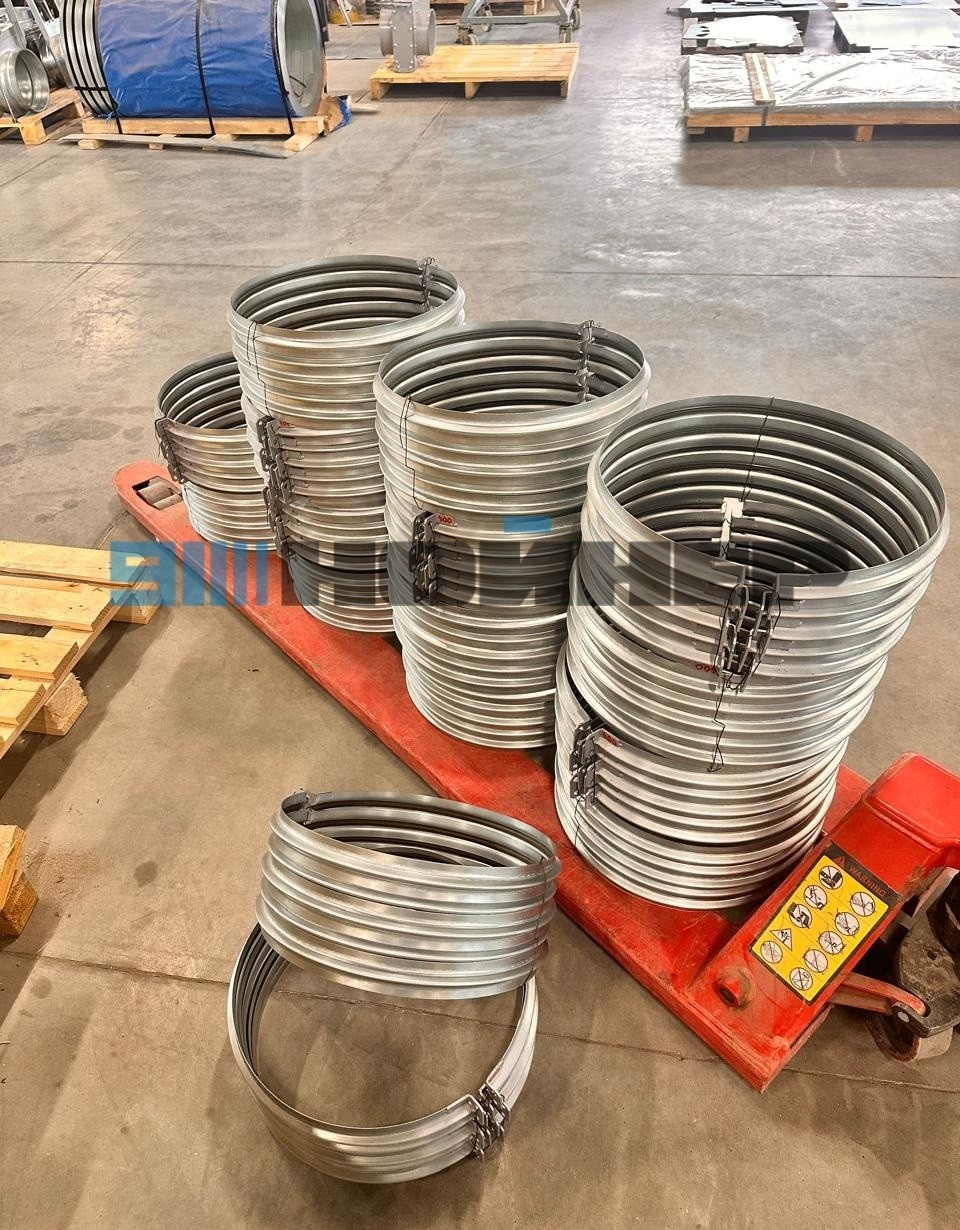

5. Бандаж (хомут) Базовое определение: Это не воздуховод, а крепежный/соединительный элемент. Бандаж представляет собой металлическую ленту или скобу с механизмом стяжки (часто винтовым), который обеспечивает надежное и герметичное соединение двух участков воздуховодов между собой или с другими элементами системы. Базовый пример: Если вся система – это конструктор из труб, то бандажи – это надежные замки, которые скрепляют детали этого конструктора, не давая им разъединиться под давлением.

Важно понимать, что ни один компонент не работает сам по себе. Их роль и конфигурация полностью зависят от места в общей системе и от роли других элементов.

Взаимозависимость: Диаметр и толщина стали прямого участка определяются производительностью аспирационной установки. Радиус изгиба отвода выбирается исходя из типа стружки и скорости потока, рассчитанной для прямого участка. Конфигурация тройника (угол ответвления, диаметр отвода) должна быть просчитана так, чтобы не создавать дисбаланса давления в системе. Надежность всех соединений на бандажах – критическое условие для поддержания расчетного давления.

---

Компания «Нойнер» профессионально проектирует и производит все компоненты аспирационных систем из оцинкованной стали. Мы гарантируем, что каждый элемент, от прямого участка до бандажа, будет точно рассчитан и изготовлен для ваших конкретных задач, обеспечивая максимальную эффективность и надежность.
