Мембранно-вакуумный пресс — вайма BARTH RPG-V

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену Скачать
BARTH-Innovationen_19-1_DE_web_compressed.pdf

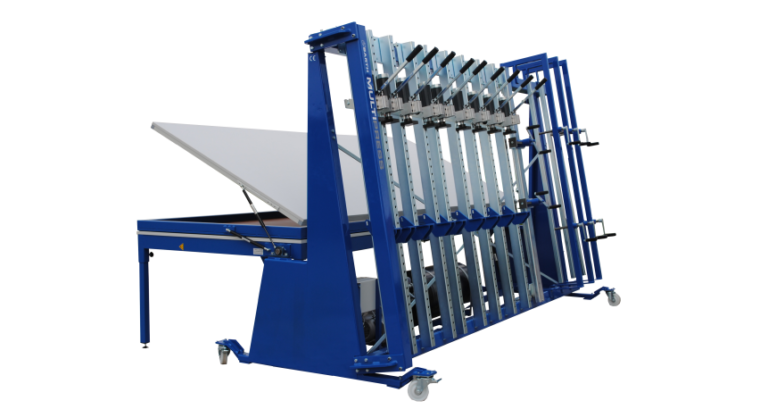

Универсальный станок, сочетающий вайму и вакуумный пресс

Вакуумный пресс-вайма RPG-V был разработан для всех, кто хочет сэкономить место или выполнить всю работу по склеиванию на одном устройстве. С передней панелью MULTI-Press RPG у вас есть все возможности для сборки корпусов и склеивания щитовых элементов. Перфорированная пластина RPGL-V открывает все возможности для склеивания гнутоклееных изделий и т.д..
Сзади установлен вакуумный пресс CORVUS-W, который можно сложить, когда он не используется. Можно выбрать сухой или масляный насос.

Преимущества

  • Сочетание 2 устройств в одном на минимальной площади
  • Несколько клеевых работ могут быть выполнены на одном устройстве
  • Опорная рама из толстостенных полых профилей
  • В вакууме давление до 10 тонн, в вайме — до 2 тонн
  • Вакуумный пресс можно сложить, когда он не используется
  • Регулируемые по высоте зажимные устройства и цилиндры
  • Индивидуальное расположение зажимов с шагом в 50 мм
  • Расширение за счет дополнительных комплектующих

*Опционально поставляется полностью складная крышка для серии CORVUS®

Крышка защищает мембрану из натурального каучука, с одной стороны, а с другой — рабочую поверхность для подготовки следующих заготовок.

Доступно для моделей серии CORVUS®, CORVUS®-S и CORVUS®-W.
Недоступно для CORVUS®-W 3514 и RPG-V

Упор 90° для подвешивания для RPG (L / NH / V) 20

Упор 90° для подвешивания позволяет использовать дополнительное устройство бокового давления. Может быть индивидуально вставлен в горизонтальное отверстие.

Двухконтурная гидростанция

RPG (NH / V)

Двухконтурная гидростанция способна генерировать 2000 кг давления прессования по горизонтали и вертикали и может быть расширена любым количеством цепей управления



Ходовая часть для RPG / RPGL / RPGL-V

Шасси дает вашей вайме необходимую мобильность



Каркасный набор

каждый состоит из
1x опоры каркаса и
1x верхнего зажима

Опора каркаса (нижняя)

Опора каркаса служит опорой для зажима каркаса.

Верхний прижим каркаса

Зажим верхней части каркаса может быть установлен и закреплен на цилиндре ваймы одним движением руки. Он оказывает равномерное давление на ширину корпуса до 600 мм.

Зажим Plus RPGL с 1 трапециевидной направляющей

Зажимной блок RPG (L / NH / V) 20 для Comfort или PRO

для RPG, RPGL, RPG-NH, RPG-V, RPGL-V

для Comfort или PRO

Зажимной агрегат RPG (L / V) 20 для DUAL / eDUAL

для DUAL или eDUAL

для RPG, RPGL, RPG-V, RPGL-V

Зажимной блок RPG (L / V) 20

для RPG, RPGL, RPG-V, RPGL-V

Зажим для ящиков 30 мм

  • включает опорный башмак 150 мм

При использовании набора выдвижных ящиков пресс-цилиндр HSH перемещается на 30 мм вперед. Это позволяет легко клеить особенно высокие ящики

Зажим для ящиков 50 мм

  • включает опорный башмак 150 мм

При использовании набора выдвижных ящиков пресс-цилиндр HSH перемещается на 50 мм вперед. Это позволяет легко клеить особенно высокие ящики

Поворотный башмак

  • +/- 30 °

Поворотный прижимной башмак просто прикрепляется к цилиндру пресса и, таким образом, позволяет прижимать наклонные поверхности в диапазоне +/- 30 °.
