Вайма сборочная с перфорированной плитой BARTH RPGL

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену Скачать
BARTH-Innovationen_19-1_DE_web_compressed.pdf

Сочетание рамы и перфорированной плиты

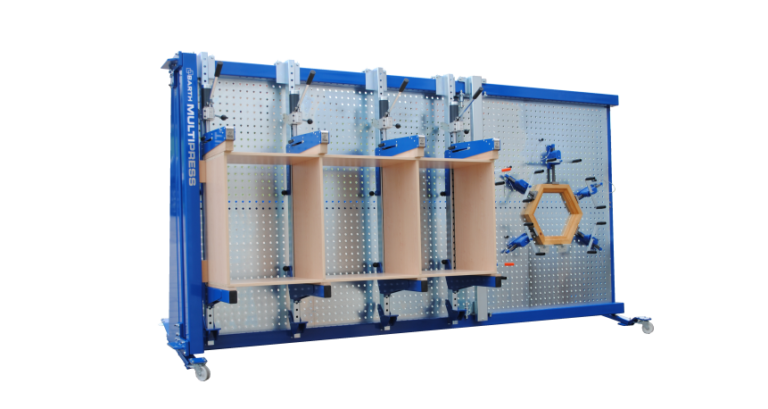

Модели ваймы с перфорированной плитой BARTH RPGL были разработаны не только для склеивания. Как сборочные устройства, они также вносят значительный вклад в эргономику, что, безусловно, следует учитывать при проектировании рабочих мест. Вайма с перфорированной плитой BARTH RPGL базируется на раме сборочной выймы RPG и предлагает множество возможностей для выполнения склеивания и сборки быстро и без длительного времени на переналадку.

Преимущества

  • Установка зажимных элементов возможно на нескольких уровнях
  • Индивидуальное расположение зажимных элементов с шагом 70 мм
  • Плавное перемещение пресс-блоков благодаря шарикоподшипникам
  • Требуется небольшое усилие благодаря конструкции прижимных блоков
  • Гидравлические цилиндры с давлением прессования до 2000 кг
  • Поверхность рамы с порошковым покрытием, оцинкованные рычаги
  • Опорная рама из толстостенных полых профилей

Упор 90° для подвешивания для RPG (L / NH / V) 20

Упор 90° для подвешивания позволяет использовать дополнительное устройство бокового давления. Может быть индивидуально вставлен в горизонтальное отверстие.

Упор 90° для подвешивания в RPG (L) 25, 2080 мм

Упор 90° для подвешивания позволяет использовать дополнительное устройство бокового давления. Может быть индивидуально вставлен в горизонтальное отверстие.

Ходовая часть для RPG / RPGL / RPGL-V

Шасси дает вашей вайме необходимую мобильность



Устройство для склеивания под углом

  • для всех моделей. Набор, содержит 4 угловых упора

Устройство для склеивания под углом включает четыре угловых упора 90°, которые прикреплены к узлам пресса с помощью магнита.

Ремень длиной 2000 мм с лебедкой

Ремень длиной 2 м можно натянуть с помощью лебедки и таким образом использовать для склеивания и окантовки.

Ремень длиной 3000 мм с лебедкой

Ремень длиной 3 м можно натянуть с помощью лебедки и таким образом использовать для склеивания форм и окантовки.

Ремень длиной 5000 мм с лебедкой

Ремень длиной 5 м можно натянуть с помощью лебедки и таким образом использовать для склеивания форм и окантовки.

Каркасный набор

каждый состоит из
1x опоры каркаса и
1x верхнего зажима

Опора каркаса (нижняя)

Опора каркаса служит опорой для зажима каркаса.

Верхний прижим каркаса

Зажим верхней части каркаса может быть установлен и закреплен на цилиндре ваймы одним движением руки. Он оказывает равномерное давление на ширину корпуса до 600 мм.

Зажим Plus RPGL с 1 трапециевидной направляющей

Зажимной агрегат RPG (L) 25

Размер зажимного агрегата 2080 мм / 81,8 дюйма

для Comfort или PRO

Зажимной агрегат RPG (L) 25

Размер зажима 2,080 мм / 81,8 дюйма

для DUAL или eDUAL

Зажимной блок RPG (L) 25 с ручным гидравлическим цилиндром HSH01 (размер зажима 2080 мм / 81,8 дюйма)

для RPG 25, RPGL 25

Зажимной блок RPG (L / NH / V) 20 для Comfort или PRO

для RPG, RPGL, RPG-NH, RPG-V, RPGL-V

для Comfort или PRO

Зажимной агрегат RPG (L / V) 20 для DUAL / eDUAL

для DUAL или eDUAL

для RPG, RPGL, RPG-V, RPGL-V

Зажимной агрегат RPG (L / V) 20 с ручным гидроцилиндром HSH01

для RPG, RPGL, RPG-V, RPGL-V

Зажимной блок RPG (L / V) 20

для RPG, RPGL, RPG-V, RPGL-V

Зажим

Механический фиксатор

Зажим, пружинный

Механический фиксатор

Поворотный башмак

  • +/- 30 °

Поворотный прижимной башмак просто прикрепляется к цилиндру пресса и, таким образом, позволяет прижимать наклонные поверхности в диапазоне +/- 30 °.

Устройство бокового давления RPG (L) 20 HSH01

  • с 2 ручными гидравлическими цилиндрами HSH01

Устройство бокового давления RPG (L) 20

  • с 2-мя реечными шестернями

Устройство бокового давления может быть отрегулировано в соответствии с индивидуальными размерами корпуса.

Устройство бокового давления RPG (L) 25

  • с 2-мя реечными шестернями
  • зажимное устройство 2080 мм / 81,8 дюйма

Устройство бокового давления может быть отрегулировано в соответствии с индивидуальными размерами корпуса.

Опора 90 ° LR70

Опоры могут быть закреплены на перфорированных пластинах по желанию и используются для индивидуальной поддержки заготовки.

Вертикальное зажимное устройство

  • ручка 2K
  • длина зажима 100 мм
  • высота зажима макс. 200 мм

Опора 360 ° поворотная

При необходимости опора может быть вставлена в перфорированную пластину и служит опорой для наклонных заготовок.

Зубчатая передача для держателя ремня

Реечный механизм

Благодаря кривошипно-шатунному приводу небольшая самостопорящаяся зубчатая рейка способна создавать высокое давление и может при необходимости вставляться в пластину отверстия.

Реечный редуктор малый

Благодаря кривошипно-шатунному приводу небольшая самостопорящаяся зубчатая рейка способна создавать высокое давление и может при необходимости вставляться в пластину отверстия.
