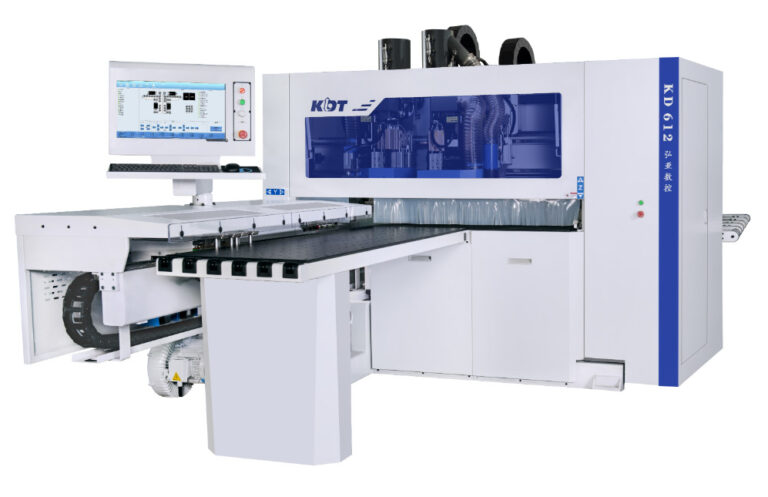

Сверлильно-присадочный центр с ЧПУ KDT KD-612HS

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену

Назначение

Сверлильно-присадочный центр с ЧПУ KDT KN-612HS предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали и фрезерования криволинейных и прямых пазов.

Пазование c помощью дисковой пилы.

Станок KDT KD-612HS может обрабатывать две заготовки одновременно в рамках одного рабочего цикла.

Возможно сверление сквозных отверстий двумя глухими сверлами сверху и снизу.

Технические характеристики

Длина заготовки, мм. 200 — 2850
Ширина заготовки, мм. 50 — 1200
Толщина заготовки, мм. 10 — 60
Ширина заготовок для пазования, мм. 50 — 800
Размер пильного диска, мм. 120/20
Скорость перемещения захватов заготовки (Х), м/мин до 130
Max. скорость по оси (Y), м/мин. 75
Max. скорость по оси (Z), м/мин. 30
Кол-во вертикальных шпинделей, шт. 24 (16+8)
Кол-во горизонтальных шпинделей (Верхняя группа), шт. 12 (8+4)
Кол-во горизонтальных шпинделей (Нижняя группа), шт. 9
Фрезерный узел, кВт 2×3,5
Шпиндель присадочной группы , кВт 3×2,2
Диаметр аспирационного патрубка, мм. 2×200+1х150
Размеры станка, mm. (ДхШхВ), мм. 5200x2820x2080
Установленная мощность, кВт 24,8
Рабочее давление, Бар 6
Масса, кг. 3500
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.

Отличительные особенности KD-612HS

  • Работа с картами присадки из программы «Базис-мебельщик»
  • Высокая скорость обработки: 130/75/30 м/мин.
  • Два фрезерных узла в стандартной комплектации (Верхний + Нижний)
  • Пазовальный узел (Пила)
  • Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
  • Автоматическая смазка направляющих перемещения по X и Y
  • Визуализация обработки двухсторонней карты присадки
  • Два варианта выгрузки деталей из станка «назад/вперед»
  • Автоматический разгрузочный стол
  • Сканер для считывания карты присадки по штрих-коду

Конструктивные преимущества

Станина станка. Мощная цельносварная конструкция. Обеспечивает высокую надежность работы станка. Общий вес станка более 3000 кг.

Два независимых, автоматических зажима надежно фиксируют заготовку толщиной до 60 мм.

При перемещении длинных деталей требуется перехват заготовки, в таком случае заготовка всегда удерживается одним из них.

Максимальная скорость перемещения 130 м/мин.

Захваты оснащены системой обдува.

Три сверлильные группы в сочетании с двумя фрезерными узлами и пазовальной пилой, дают высокую производительность и максимум функциональности.

Две группы имеют верхнее расположение + фрезер + пила. Третья группа расположена снизу + фрезерный агрегат. Две верхние группы могут работать в симметричном и асимметричном режимах.

Компоновка верхней сверлильной группы

Каждая из двух верхних сверлильных групп укомплектована: 12 – вертикальных шпинделей, 6 горизонтальных шпинделей.

В стандартной комплектации установлен фрезерный узел (3,5 кВт) и пазовальная пила.

Компоновка нижней сверлильной группы

Нижняя группа укомплектована: 9 вертикальных шпинделей + фрезерный агрегат (3,5 кВт).

Фрезерный агрегат

Полноценная функция фрезерования с возможностью учёта диаметра инструмента после перезаточки фрезы.

В комплектации KDT KD-612НS, установлены два фрезерных узла, мощностью 3,5 кВт каждый.

Значительно расширяет функционал станка.

Позволяет выполнять такие элементы как: евро-запил кухонной столешницы, фрезеровка фасадов, скос под плинтус, фрезеровка для вставки различной фурнитуры и световых элементов и т.п.

Два фрезерных узла позволяют делать глухую фрезеровку как снизу так и сверху.

Пазовальный агрегат. Максимальный диаметр пилы 120 мм, посадочный диаметр 20 мм. Толщина пильного полотна 4 мм

Промышленный компьютер с сенсорным экраном (TouchScreen) на базе Windows обеспечивает надежную работу системы ЧПУ.

Визуальное отображение кромки.

Возможность удаленной диагностики.

Программы обработки можно писать как на станке, так и выгружать из «Базис Мебельщик».

Промышленный сканер для считывания штрих-кодов входит в базовое оснащение станка.

Сканер позволяет оперативно запускать в работу необходимую карту присадки.

Рабочий стол оснащен воздушной подушкой.

Станок поставляется в базе с автоматизированным разгрузочным столом, что позволяет работать в проходном режиме и встраивать его в линию.

Аспирация. Три независимых патрубка аспирации для сверлильных и фрезерных узлов с автоматическим шибером. Два сверху и один снизу.

Станок интегрирован с программой «Базис».
