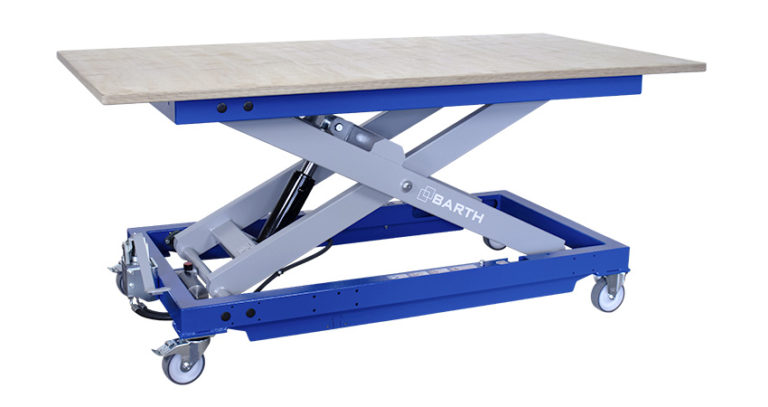

Подъемный стол BARTH H 600

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену

Высокая грузоподъемность и удобство от BARTH

Когда дело доходит до обработки больших тяжелых деталей, подъемный стол H 600 от BARTH — это правильный выбор. Этот рабочий стол не только регулируется по высоте, но также может поднимать детали весом до 600 кг. Основная конструкция состоит из толстостенных полых профилей с прочной, покрытой порошковой краской поверхностью. С помощью двухступенчатой ​​ножной гидравлической системы(1-й режим: быстрый подъем при низких нагрузках; 2-й режим: плавный подъем грузов до 600 кг), вы можете легко изменять высоту рабочей поверхности от 450 до 1100 мм. В зависимости от предполагаемого использования стол может быть оборудован большой мультиплексной рабочей поверхностью или перфорированной рабочей поверхностью из мультиплексного материала или с покрытием HPL (размер рабочих поверхностей: 2000 x 1000 мм). При необходимости вы можете увеличить рабочую поверхность с помощью продольного и торцевого удлинения. Ножной насос автоматически выбирает правильный режим:

  • 1-й режим: быстрый ход при низких нагрузках
  • 2-й режим: плавный подъем грузов до 600 кг.

Ножная гидравлика может быть дополнительно установлена ​​на длинной стороне или спереди.

Габаритные размеры: 2000 x 1000 x 450 — 1100 мм.

Грузоподъемность: 600 кг.

Комплектация

  • Базовое устройство без рабочей поверхности
  • 2 фиксированных ролика диаметром 125 мм
  • 2 поворотных ролика с тормозом Ø 125 мм
  • Рычаг прямого ножного насоса, установленный на длинной стороне
  • Нагрузка 600 кг
  • Поставляется в полностью собранном виде

Преимущества

  • Может использоваться как подъемный и рабочий стол
  • Расширяемая рабочая поверхность с продольным и поперечным удлинением
  • Изменяемая рабочая высота благодаря 2-ступенчатой ​​насосной системе
  • Плавная регулировка высоты с грузоподъемностью 600 кг
  • Базовая конструкция из толстостенных полых профилей
  • Поверхность с порошковым покрытием

Подъемный стол H 600: гибкий помощник

Подъемный стол можно очень гибко использовать на любом производстве. Поскольку он оснащен поворотными и фиксированными роликами, его можно перемещать туда, где требуется рабочий стол. Эта мобильность также делает подъемные столы BARTH популярными транспортными тележками, которые можно использовать для перемещения материалов, инструментов или заготовок на следующую рабочую зону без дополнительных усилий. Мощный подъемный стол от BARTH зарекомендовал себя, как сборочный стол во многих компаниях.

Подъемные столы с перфорированным столом доказывают свою многофункциональность, на котором можно использовать зажимные инструменты, такие как зубчатые рейки, шестерни, вертикальные или толкающие стержни, а также опорные подшипники или деревянные рейки с ковровым покрытием, которые защищают заготовки от нежелательного повреждения. С помощью этих принадлежностей подъемный стол H 600 может в полной мере продемонстрировать свою многофункциональность в качестве рабочего и сборочного стола.

Подъемные столы от BARTH: высокое качество и комплексное обслуживание

С подходящими комплектующими из нашего ассортимента вы можете еще больше расширить диапазон производительности подъемного стола H 600. Чтобы получить модель, которая наилучшим образом соответствует вашим индивидуальным потребностям, вы можете выбрать один из трех вариантов регулировки высоты рабочей поверхности. Двухступенчатый быстродействующий насос с ножной педалью недорогой и гибкий. При желании мы предлагаем вам регулировку высоты с помощью линейного привода (подключение к сети или питание от аккумулятора 12 В).

4 боковые опоры для wendoLIFT II (комплект)

Переходная втулка для зубчатых реек

  • стальная втулка со встроенным магнитом
  • позволяет использовать реечные приводы прижимов MULTI (например, RPGL и RPL) на деревянном перфорированном столе

Втулка адаптера позволяет вставлять зубчатую рейку в перфорированный стол.

Стопорный блок для перфорированного стола

70 х 60 х 30 мм

Массивный алюминиевый упорный блок можно использовать в качестве упора для склеивания или ручной обработки на перфорированном столе

Рабочая поверхность 2000 мм х 1 015 мм х 30 мм

Стабильная мультиплексная рабочая поверхность для подъемных столов H600, H850 и H1000

Выдвижная рейка для подъемных столов, набор из 2 шт.

  • выдвижная мультиплексная полоса 1150 мм с ковровой поверхностью
  • экструдированный алюминиевый профиль
  • зажимная скоба для быстрой установки и снятия

Выдвижной набор из 2 реек для подъемных столов идеально подходит в качестве опоры для защиты поверхности. Используемые мультиплексные рейки снабжены мягкими ковровыми покрытиями. Выдвигаются в сторону, удлиняя рабочую поверхность. Зажимные скобы и крючки удерживают рейки на месте и позволяют их демонтировать одной рукой.

Встречный упор с подшипником 360°

Может вращаться на 360°, высота 70 мм

Упор с подшипником может быть вставлен в перфорированную пластину.

Деревянная рейка с ковровым покрытием

Вставная деревянная рейка с ковровым покрытием может использоваться в качестве подложки

Фиксированный ролик

Стандартное оборудование на подъемном столе H 600, vakuuLIFT-S и wendoLIFT

Фиксированные ролики обеспечивают большую стабильность и лучшее поведение при движении под нагрузкой

Ножной насос установлен на длинной стороне

По желанию заказчика ножной насос может быть установлен на длинной стороне.

Продольное удлинение для H 600, H 850 и H 1000 HPL с покрытием

  • HPL с покрытием
  • 550 мм с обеих сторон
  • ножной насос установлен на длинной стороне (не относится к H 1000)

Варианты удлинения с обеих сторон увеличивают контактную поверхность подъемного стола. Это особенно выгодно для длинных заготовок.

Продольное удлинение для H 600, H 850 и H 1000

  • 550 мм с обеих сторон
  • включая ножной насос, установленный на длинной стороне

Поворотный ролик с тормозом

Стандартное оборудование для подъемного стола H 600, vakuuLIFT, wendoLIFT и wendoSYST

Поворотный ролик с тормозом превращает ваш рабочий стол в мобильную машину и расширяет спектр его функций.

Поворотный ролик с блокировкой направления

Стандартное оборудование для подъемного стола H 600 и vakuuLIFT-S

Направленная блокировка фиксирует поворотный ролик и, при необходимости, облегчает рулевое управление столом под нагрузкой.

Перфорированный стол 2000 мм х 1,015 мм х 30 мм HPL с покрытием

Помимо использования в качестве рабочей поверхности, мультиплексный перфорированный стол с покрытием HPL также подходит для крепления зажимных инструментов.

Перфорированный стол 2000 мм х 1,015 мм х 30 мм

Помимо использования в качестве рабочей поверхности, устойчивый мультиплексный перфорированный стол также подходит для крепления зажимных инструментов.

Зажим для перфорированного стола

Усилие зажима около 500 кг

Механический зажим является устройством для склеивания

Зажим подпружиненный для перфорированного стола

Усилие зажима около 250 кг

Зажим является устройством для склеивания

Стальная перфорированная пластина для подъемных столов H 600, H 850 и H 1000

Перфорированная стальная пластина 6 мм
на 30 мм мультиплекс перфорированном толе,
для H 600 / H 850 / H 1000;
2000 х 1,015 х 36 мм

3-точечный удлинитель с кабелем длиной 5 м

  • включая монтажный кронштейн

Трехточечный удлинитель служит распределителем питания на рабочем месте

Вертикальный зажим для перфорированного стола

  • ручка 2K
  • ход 100 мм
  • высота зажима макс. 200 мм

Вертикальный зажим — это пресс, который оказывает давление сверху на заготовку и стол.

Реечный механизм для перфорированного стола

  • усилие зажима около 1000 кг
  • ход 155 мм

Благодаря своему кривошипно-шатунному приводу, самостопорящаяся зубчатая рейка способна создавать высокое давление

Реечный механизм малый для перфорированного стола

  • усилие зажима около 200 кг,
  • ход 150 мм

Благодаря своему кривошипно-шатунному приводу, самостопорящаяся зубчатая рейка способна создавать высокое давление

Комплект для перфорированного стола

  • 3 зубчатые рейки малые
  • 4 упора
  • 2 х вертикальных зажима

Зажимные элементы для небольших работ по склеиванию, такие как рамы, выдвижные ящики и т. д.
