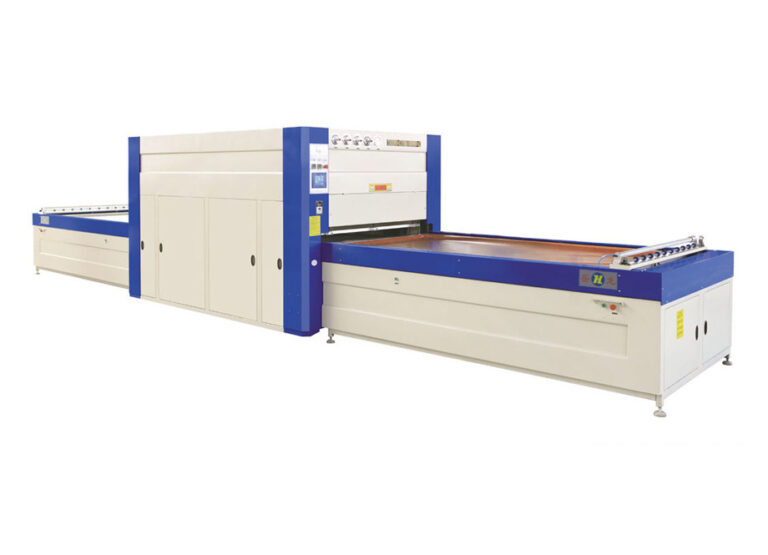

Мембранно-вакуумный пресс с избыточным давлением ТМ 2680F

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену

Мембранно-вакуумный пресс ТМ2680F предназначен для облицовки пленочными и листовыми материалами (PVC, АВS, PP, PEGT, натуральным шпоном) заготовок из МДФ, массива древесины, пластиков и т.д. На прессе возможно использование технологии отделки с использованием пленок c термопереводным рисунком, что значительно расширяет возможности дизайна (например, позволяет получить достоверную имитацию царговой конструкции с филенкой без применения специально напечатанных пленок).

При операции используется нагрев, вакуумирование и подача воздуха под давлением в разных комбинациях. Пресс имеет два нагреваемых стола.

Технические характеристики

Общие габаритные размеры, мм 9600 х 2150 х 2250 или
6500 х 2150 х 2350 (выгрузка в одну сторону)
Размеры рабочей области, мм 2600 х 1300
Глубина рабочего стола, мм 40 (стандарт)
Мощность электрическая установленная , кВт 53
Производительность вакуумного насоса (Becker), м3/час 63 (50 Гц)
Количество и диаметр гидравлических цилиндров, мм 4/ 140
Масса, кг 14500

Внимание: Для корректной работы оборудования требуется подведение сжатого воздуха и ресивер (не менее 1 м3)

Внимание! Характеристики и комплектация оборудования могут быть изменены производителем без предварительного уведомления.



Особенности технологии

Высокая скорость и равномерность нагрева материала / мембраны от верхнего стола с жидкостным обогревом – снижение время прессования, уменьшение брака, энергоэффективность. Предварительный подогрев диатермической жидкости, подогрев жидкости в плите, точный контроль температуры.

Дополнительный нагрев сжатого воздуха избыточного давления.

Несколько режимов работы: вакуумный прижим материала к поверхности заготовки, избыточное воздушное давление на мембрану или материал, совместный разогрев материала и мембраны от верхней плиты — широкие возможности подбора технологии для работы с любыми материалами (облицовывание материалами с высоким глянцем, полимерными материалами с большими толщинами, шпоном, пленками с термопереносом рисунка).

Возможность выклеивания гнутоклееных (слоистых) неплоских заготовок с использованием шаблонов (ложементов), в том числе, с одновременным облицовыванием поверхностей (необходимо увеличение глубины стола).

Конструктивные преимущества

Усиленная конструкция рамы

Усиленная конструкция рамы пресса из цельных толстостенных плит гарантирует параллельность столов — долговременное и надежное функционирование, качество проведения технологических операций.

Гидравлическая система

Гидравлическая система, интегрированная в станину.

Перемещение рабочего стола

Перемещение рабочего стола в зону прессования производится по цилиндрическим направляющим большого диаметра с помощью цепного привода. В стандартной комплектации пресс поставляется с двумя рабочими столами.

Зажимы для мембран специальной конструкции

Зажимы для мембран специальной конструкции позволяют оператору быстро производить монтаж без посторонней помощи.

Система управления

Автоматизированная система управления рабочими органами станка на основе PLC (OMRON) c touch-screen. Амперметры, вольтметр, контроль температуры по двум каналам и манометры. Кнопка аварийной остановки.

Полуавтоматический резчик рулонных материалов

Система очистки пленки с тыльной стороны с помощью ионизированного воздуха и полуавтоматический резчик с обоих сторон пресса.

Вакуумный насос

Вакуумный насос Becker, Germany в комплекте с ресивером входит в комплект поставки.
