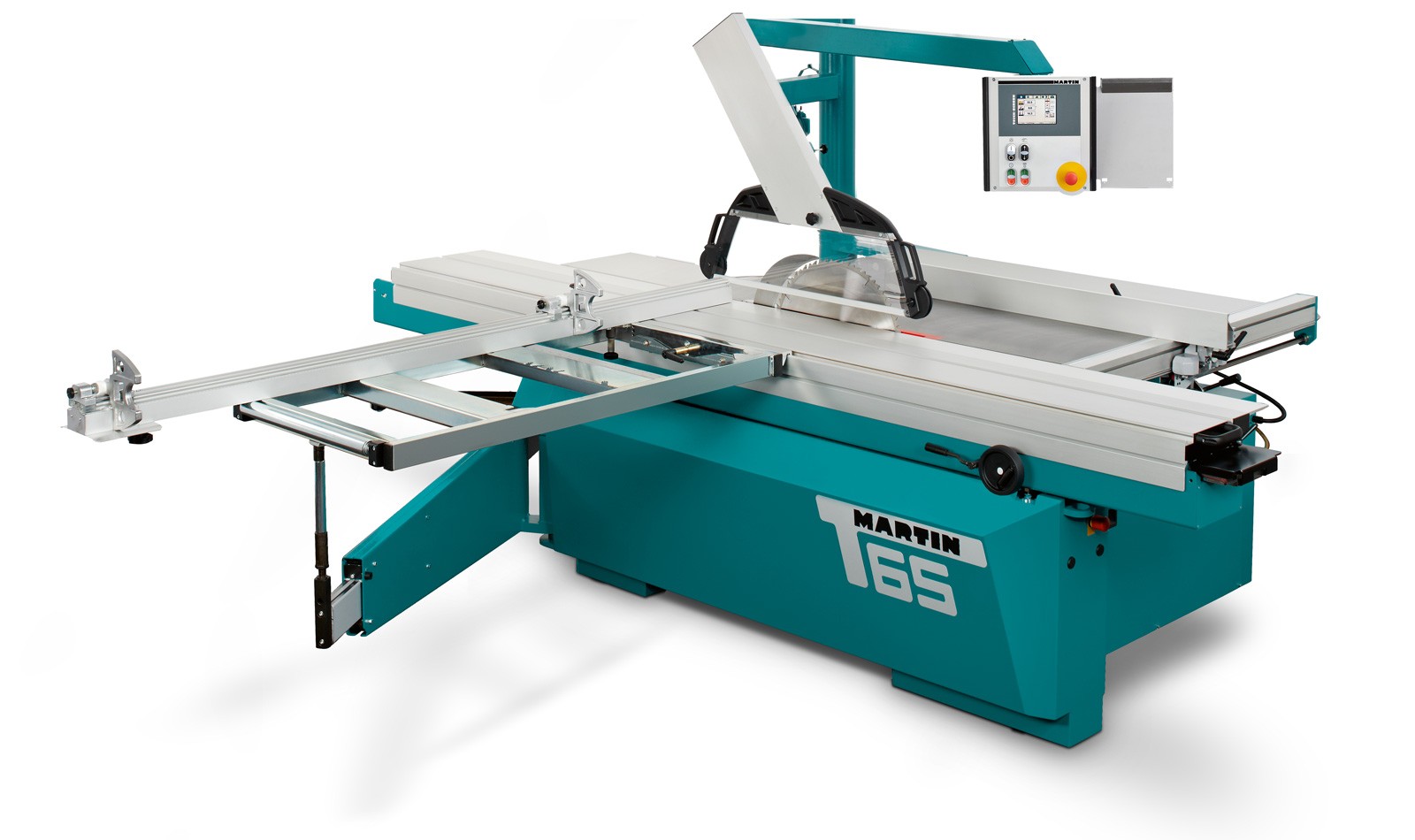

Форматно-раскроечный станок MARTIN T65

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену Скачать
T65_Prospekt_RUS_120307.pdf
Мощность двигателя 5,5 кВт (опция 7,5 кВт /11 кВт)
Высота обработки макс. 204мм с пильным диском Ø 550мм
Угол наклона пильного диска 0°...-46°
Диаметр пильного диска 250-550 мм
Частота вращения 2800/4000/5000 об/мин (опция бесступенчато 2000-6000 об/мин)
Замена главного пильного диска ProLock
Толщина диска макс. 6 мм / спец инструменты макс. 20мм
Расстояние по параллельному упору 850 мм (опция 1100 / 1350 / 1600 мм)
Длина обработки на поперечном упоре 95-3220 мм
Длина каретки 3,0 м (опция 1,9 / 3,3/ 3,7 / 4,3 / 5,1)
Система управления Power-PC
Панель управления Т65 Цветной монитор с разрешением 320х240, отдельной клавиатурой (27 клавиш) TFT 3,5
Наклон / высота реза управляемые
Ширина реза по шкале, вкл. устройсво точной настройки (опция управляемая)

Станок T-65 сочетает в себе традиционное управление с самой современной электронной поддержкой и благодаря инновационной конструкции обеспечивает возможность быстрой, точной, а, значит, и экономичной работы. Полностью заново разработанная система управления с 3,5-дюймовым дисплеем окажет Вам интуитивно понятную поддержку в зависимости от конкретной ситуации во всех процессах обслуживания и работы станка. Гармоничным дополнением всего оборудования являются надежность механических компонентов и продуманность техники автоматического управления, ведь компания MARTIN является лидером не только в области техники, но и в области управления ею. мод. «MARTIN T-65»

 НАЗНАЧЕНИЕ:

Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок идеально подходит для тяжелых условий эксплуатации.

 ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Центральный блок управления станка T-65 – это эффективная и одновременно интуитивно понятная система управления. Она снабженная эргономичным цветным жидкокристаллическим 3,5-дюймовым дисплеем, что обеспечивает удобство работы, надежность, безопасность и комфорт. Последовательно выстроенная, в соответствии с практическими требованиями, графическая и функциональная структура, облегчает прямой доступ к ее многочисленным функциям. Позволяет Вам легко, быстро и надежно осуществлять ручное управление даже сложными рабочими операциями.

Т65-1Т65-2Т65-3

Каждый станок T-65 уже в стандартном исполнении снабжен системой электронного управления перемещениями пильного полотна по высоте и изменения его угла, а также оснащен стандартным устройством настройки инструмента компаний Martin. Опционально возможно установить электронное управление параллельным упором с электроприводом. На станке T-65 Вы работаете в системе с сетью осей, число которых может доходить до восьми, и таким образом существенно ускоряете выполнение рабочих операций.

Быстрота и точность благодаря системе расчета инструмента

Параметры пильного диска заносятся в программу станка. Система настройки инструмента сразу же учтет диаметр, толщину сердцевины, режущее усилие и номинальную скорость вращения полотна. Таким образом всегда обеспечивается надежное и точное соблюдение ваших расчетов, настроек и параметров резки независимо от используемого в настоящий момент пильного диска. Параметры подрезного диска также заносятся в память станка, это существенно сокращает время подготовки работ для резки с агрегатом предварительного пропила независимо от используемого пильного диска.

Т65-4Т65-5Т65-6

Полный вертикальный рез высотой до 204 мм

Наибольшая высота реза, составляющая 204 мм, и угол поворота от 0 до 46° обеспечивает Вам широкие возможности при обработке нестандартных заготовок. Благодаря системе Pro-Lock, смена основного и подрезного пильного диска осуществляется быстро и просто. У всех станков T-65 изменение скорости вращения осуществляется через переднюю панель. Оптимальный подбор скорости вращения под самые различные обрабатываемые материалы Вы также можете осуществить с помощью поставляемого дополнительно устройства плавной регулировки скорости вращения. Это позволяет нажатием кнопок задать скорость вращения пильного диска, даже во время работы станка.

Т65-7Т65-8Т65-9

Сэндвич-конструкция станины, с заполнением бетонной массой

Станина станка T65 представляет собой прочную, толстостенную сэндвич-конструкцию, которая в таком виде и с таким совершенством исполнения производится исключительно компанией MARTIN. Еще в 1920 году Отто Мартин изобрел эту конструкцию, которая уже тогда была зарегистрирована в качестве промышленного образца. Сегодня, после 90-летнего периода постоянного усовершенствования, в компании MARTIN, как и ранее, используется этот простой и доброкачественный принцип изготовления станины. Благодаря разумной комбинации обоих используемых материалов, стали и бетона, возникает высококачественная станина, найти равных которой по устойчивости, демпфирующей способности и жесткости к крутящему моменту непросто. Поглощение возникающих на любом фрезерно-отрезном станке вибраций осуществляется во много раз эффективнее, чем, например, при использовании станин, изготовленных методом литья или даже из сварных конструкций. Данная станина является отличным базисом для отличной работы!

Система стальных направляющих принудительного действия компании MARTIN, подвергающаяся постоянной оптимизации, с 1959 года используется в качестве направляющей обрезного стола в наших круглопильных форматных станках. Неоспоримые преимущества системы – это обусловленное принципом работы отсутствие зазоров и плавный ход стола. Тот факт, что закаленные рабочие поверхности постоянно смазаны маслом – это особый показатель качества. Таким образом исключается возможность продолжительного нахождения пыли и грязи на ходовых направляющих, движение стола обеспечивает постоянную самоочистку. Еще один важный показатель качества – это отказ от использования в таком важном для качества резки конструктивном узле каких-либо деталей из полимерных материалов.

Съемная закраина стола с резьбовым соединением – уникальная конструкция компании MARTIN – дает возможность очень просто «удалить» повреждения, вызванные большими, отклоняющимися пильными полотнами. Фиксация стола возможна каждые 20 мм, а, значит, вы можете закрепить стол именно в той позиции, нахождение его в которой для вас в данный момент является целесообразным. И при работе с шаблонами для резки, и при размещении материала стол всегда находится именно там, где он нужен.

Т65-10Т65-11Т65-12

Точная линейка пильного диска

Передвигаемый вручную параллельный упор станка T65 можно легко переместить, а благодаря наличию в стандартной комплектации устройства точной настройки он поддается очень точной регулировке. В конструкции сознательно не используется простая направляющая в виде круглого прута. Вместо этого упор точно перемещается с помощью четырех прочных радиальных шарикоподшипников, направляющая планка свободно проходит без опор над столом. При необходимости резки больших плит упор может быть быстро снят с передвижной каретки. Опциональный маховичок позволяет осуществлять регулировку параметров реза с места управления по полной ширине резы. Цифровая индикация величины (с шагом индикации 0,1 мм) в системе управления обеспечивает необходимую точность. Благодаря перерасчету толщины обрабатываемого изделия в системе управления вы поднимаете индикацию величины ширины реза на верхнюю сторону материала и таким образом осуществляете точную резку наклонно надрезанных обрабатываемых изделий, даже двойные косые резы слева от пильного полотна превращаются в пустяк. Поставляемый в качестве опции параллельный упор, перемещаемый электроприводом, быстро (со скоростью около 300 мм/с) и точно (0,1 мм) выполнит предварительно заложенную вами в систему управления программу. В опасной зоне, которую станок распознает самостоятельно, упор для вашей безопасности перемещается медленнее.

Т65-13Т65-14Т65-15

Точный поперечный упор,

Передвигаемый вручную параллельный упор станка T65 можно легко переместить, а благодаря наличию в стандартной комплектации устройства точной настройки он поддается очень точной регулировке. В конструкции сознательно не используется простая направляющая в виде круглого прута. Вместо этого упор точно перемещается с помощью четырех прочных радиальных шарикоподшипников, направляющая планка свободно проходит без опор над столом. При необходимости резки больших плит упор может быть быстро снят с передвижной каретки. Опциональный маховичок позволяет осуществлять регулировку параметров реза с места управления по полной ширине резы. Цифровая индикация величины (с шагом индикации 0,1 мм) в системе управления обеспечивает необходимую точность. Благодаря перерасчету толщины обрабатываемого изделия в системе управления вы поднимаете индикацию величины ширины реза на верхнюю сторону материала и таким образом осуществляете точную резку наклонно надрезанных обрабатываемых изделий, даже двойные косые резы слева от пильного полотна превращаются в пустяк. Поставляемый в качестве опции параллельный упор, перемещаемый электроприводом, быстро (со скоростью около 300 мм/с) и точно (0,1 мм) выполнит предварительно заложенную вами в систему управления программу. В опасной зоне, которую станок распознает самостоятельно, упор для вашей безопасности перемещается медленнее.

Т65-16Т65-17Т65-18
